Thông tin chi tiết sản phẩm:
|
| Tên: | Bộ điều chỉnh tỷ lệ Krom Schroder GIK40R02-5 | Vận hành áp suất tối đa: | 200mbar |
|---|---|---|---|
| lọc: | 50 Micron | Đầu vào - Đầu ra: | Khí 1/2" – ¾” 1” – ISO 228 |
| Kết nối DN25: | DN40 | GF050-TPIO: | Bộ lọc khí có điểm kiểm tra vào/ra |
| Làm nổi bật: | bộ điều chỉnh giảm áp,bộ điều chỉnh áp suất hai giai đoạn,bộ điều chỉnh tỷ lệ gik50r02-5 |
||

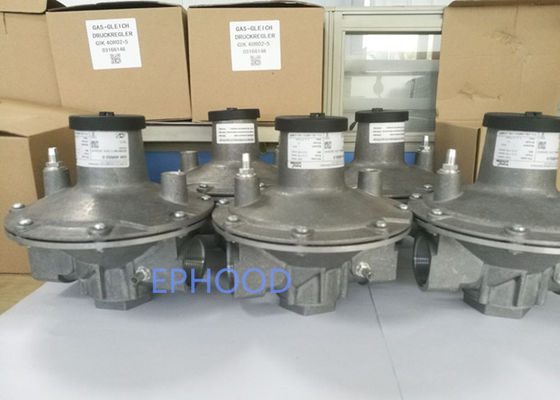

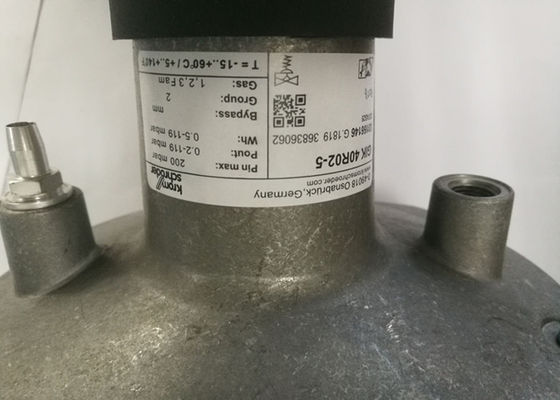

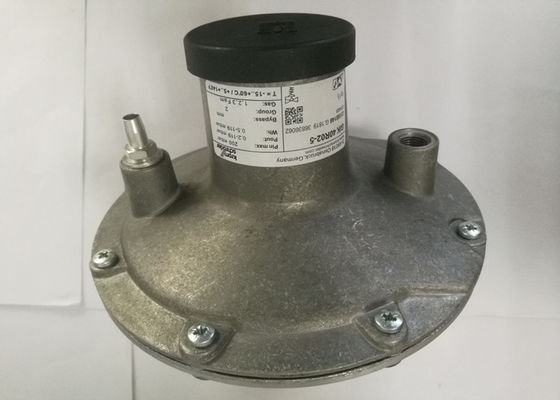

Bộ điều chỉnh tỷ lệ GIK40R02-5 thương hiệu Krom Schroder
GIK50R02-5Bộ điều chỉnh tỷ lệ
Ứng dụng
Bộ điều chỉnh tỷ lệ khí/không khí GIK và GIserve để duy trì tỷ lệ khí-khí không đổi và điều chỉnh áp suất khí ở đầu nguồn của vòi đốt khí khi lắp đặt mà không có khí đốt được làm nóng trước.GIK và GI để điều khiển điều biến, GIK..B với đường vòng cho cao/ kiểm soát thấp/tắt.Điều chỉnh áp suất bằng không với bộ chuyển đổi.
Hàm số
Krom Schroder bộ điều chỉnh tỷ lệ khí/không khí được kích hoạt bởi áp suất của đường khí đốt.Nó điều chỉnh áp suất đầu ra của khí theo tỷ lệ 1:1 với áp suất kiểm soát không khí. Công suất của vòi đốt được thay đổi với sự trợ giúp của van điều khiển không khí.
Biến động áp suất lò có tác động như nhau đối với lưu lượng khí và không khí, do đó có nghĩa là hỗn hợp khí-không khí không thay đổi. Tốc độ cháy thấp có thể được thiết lập bằng cách điều chỉnh lò xo điều chỉnh.
Trong trường hợp kiểm soát cao/thấp (GIK..B), lò xo phải được nới lỏng hoàn toàn.Tối thiểu.dòng chảy chỉ chảy qua đường vòng. Cài đặt ở mức lửa cao được thực hiện thông qua các lỗ hoặc van trên đầu đốt.
Thông số kỹ thuật
GIK, GI
Loại khí: Khí thiên nhiên, khí đô thị, LPG (khí), khí metan sinh học,GIK..L, GI..L chỉ dành cho không khí.
tối đa.áp suất đầu vào: 3 psig (200 mbar).
Áp suất kiểm soát khí đốt: 0,2 đến 48 "WC (0,5 đến 120 mbar).
Áp suất đầu ra: 0,08 đến 47,5 "WC (0,2 đến 119 mbar).
Chênh lệch áp suất giữa áp suất đầu vào pe và áp suất đầu ra pa: max.40"WC(100 mbar).
Tỷ số truyền: 1:1.
Đường kính vòng GIK..B:GIK 15–25: tiêu chuẩn 0,06 inch (1,5 mm), có thể lên tới 0,157 inch (4 mm)
GIK 40–50: tiêu chuẩn 0,197 inch (5 mm),
có thể lên đến 0,354 inch (9 mm).
Phạm vi điều chỉnh ở mức tối thiểu.lưu lượng:-1,2 đến +1,2 ”WC (-3 đến +3 mbar).
GIK
Kết nối: NPT-luồng.
Kết nối cho dòng điều khiển: 1/4 NPT.
Nhà ở: Nhôm.
Màng ngăn: Perbunan.
Ghế van: Nhôm.
Đĩa van: Nhựa.
Phớt đĩa van: Perbunan.
Vít vòng: Đồng thau.
Nhiệt độ môi trường:
-4 đến +158°F (-20 đến +70°C).
