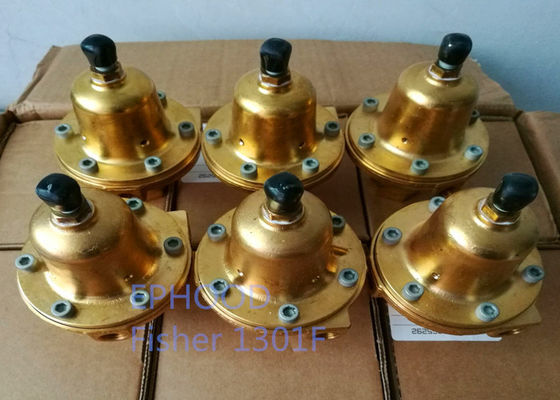

6000psi Điều khiển Fisher Bộ điều chỉnh Propane 1301F Độ chính xác cao để nén

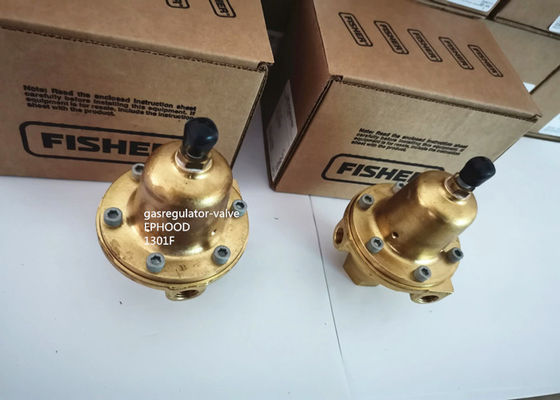

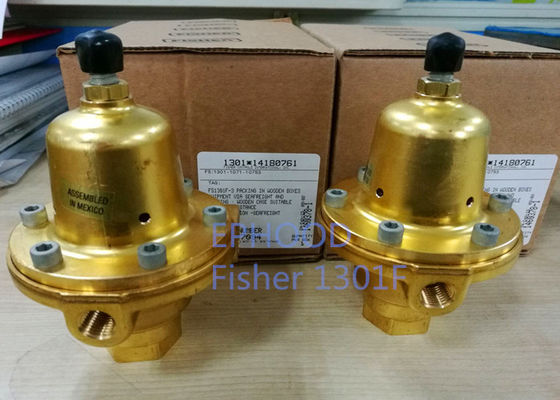

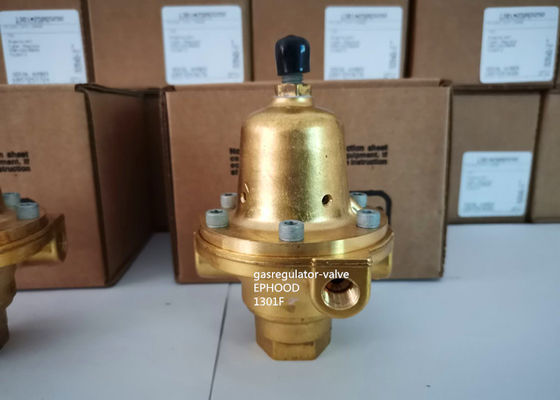

Mô hình Fisher 1301F-2 Vật liệu thân bằng đồng thau Bộ điều chỉnh khí áp suất cao

Các loại bộ điều chỉnh 1301F và 1301G là bộ điều chỉnh áp suất cao, tự vận hành, có thể

được sử dụng khi khí áp suất cao phải được giảm xuống để sử dụng làm áp suất cung cấp thí điểm trong vận hành thí điểm

bộ điều chỉnh hoặc như áp suất tải trong bộ điều chỉnh có tải áp suất.Loại bộ điều chỉnh 1301F và 1301G

cũng có thể được sử dụng trong nhiều ứng dụng khác như bộ điều chỉnh giảm áp suất cao cho các loại khí khác nhau.

Độ tin cậy đã được chứng minh và quy định chính xác của bộ điều chỉnh áp suất cao Kiểu 1301F làm cho nó trở nên lý tưởng

cho nhiều ứng dụng giảm áp suất cao.Bộ điều chỉnh đa năng này có thể được sử dụng làm nguồn cung cấp thí điểm

hoặc bộ điều chỉnh áp suất khi môi chất vận hành có áp suất cao phải được giảm xuống để sử dụng bằng khí

phi công bộ điều chỉnh hoặc bộ điều chỉnh có tải áp suất.Thiết kế chắc chắn của nó mang lại tính linh hoạt cho nhiều ứng dụng khác nhau.

Cấu hình có sẵn
Loại 1301F:Bộ điều chỉnh giảm áp suất cao hoạt động trực tiếp cho áp suất đầu vào lên đến 6000 psig / 414 bar

và áp suất đầu ra nằm trong khoảng từ 10 đến 225 psig / 0,69 đến 15,5 bar

Kích thước cơ thể và kiểu kết nối cuối
1/4 inch FNPT

Áp suất đầu vào tối đa
6000 psig / 414 thanh

Dải áp suất đầu ra


Áp suất đầu ra khẩn cấp tối đa
Loại 1301F:250 psig / 17,2 bar

Đăng ký áp suất
Nội bộ

Khả năng nhiệt độ
-20 ° đến 180 ° F / -29 ° đến 82 ° C

Ứng dụngNén, Cơ sở vật chất & Tiện ích quy trình, Không khí nhà máy, Kiểm soát áp suất, Đầu giếng

Có thể được sử dụng cho khí tự nhiên, khí hóa lỏng, Nirogen Gas, không khí và các loại khí khác.

Nguyên lý hoạt động

Bộ điều chỉnh Dòng 1301 được vận hành trực tiếp. Áp suất dòng điện được đăng ký nội bộ thông qua

thân đến mặt dưới của màng ngăn.Khi áp suất hạ lưu bằng hoặc cao hơn áp suất cài đặt,

đĩa được giữ dựa vào lỗ và không có dòng chảy qua bộ điều chỉnh.Khi nhu cầu tăng lên,

áp suất hạ lưu giảm một chút cho phép lò xo điều chỉnh mở rộng, di chuyển ách và

lắp ráp đĩa xuống và ra khỏi lỗ.Điều này cho phép dòng chảy qua cơ thể đến hệ thống hạ lưu.

Khi áp suất hạ nguồn đạt đến điểm đặt của nó, nó bắt đầu thắng lực lò xo, được cảm nhận bởi

màng ngăn, di chuyển chạc và cụm đĩa lên gần lỗ thoát khí của nó, hạn chế dòng chảy qua bộ điều chỉnh.

Bảo vệ quá áp

Bộ điều chỉnh Dòng 1301 có xếp hạng áp suất đầu ra thấp hơn xếp hạng áp suất đầu vào của chúng.Nếu đầu vào thực tế

áp suất có thể vượt quá định mức áp suất đầu ra, bảo vệ quá áp đầu ra là cần thiết.Tuy nhiên, quá áp

bất kỳ phần nào của các cơ quan quản lý ngoài

các giới hạn trong phần Thông số kỹ thuật có thể gây rò rỉ, hư hỏng các bộ phận của bộ điều chỉnh hoặc thương tích cá nhân do nổ

bộ phận chứa áp suất.

Cần cung cấp một số loại bảo vệ quá áp bên ngoài nếu áp suất đầu vào đủ cao để làm hỏng

thiết bị hạ nguồn.Các phương pháp bảo vệ quá áp bên ngoài phổ biến bao gồm van giảm áp, bộ điều chỉnh giám sát,

thiết bị ngắt, và quy định loạt.

Nếu bộ điều chỉnh tiếp xúc với tình trạng quá áp suất, nó cần được kiểm tra xem có bất kỳ hư hỏng nào có thể xảy ra hay không.

Hoạt động của bộ điều chỉnh dưới các giới hạn này không loại trừ khả năng hư hỏng từ các nguồn bên ngoài hoặc từ các mảnh vỡ trong đường ống.

Khởi động

Với việc lắp đặt hoàn thành và thiết bị hạ lưu được điều chỉnh, từ từ mở van khối thượng lưu và hạ lưu

trong khi sử dụng đồng hồ đo áp suất để theo dõi áp suất.

Nếu cần điều chỉnh, hãy nới lỏng chốt khóa (phím 18, Hình 3 và 4) và vặn vít điều chỉnh (phím 15, Hình 3

và 4) theo chiều kim đồng hồ để tăng áp suất cài đặt hoặc ngược chiều kim đồng hồ để giảm áp suất cài đặt.Theo dõi áp suất với

đồng hồ đo trong quá trình điều chỉnh.Khi quá trình điều chỉnh hoàn tất, hãy siết chặt khóa.Nếu ổ cắm mong muốn

Áp suất không nằm trong phạm vi của lò xo điều chỉnh, hãy lắp lò xo với phạm vi mong muốn

theo phần Bảo trì.
