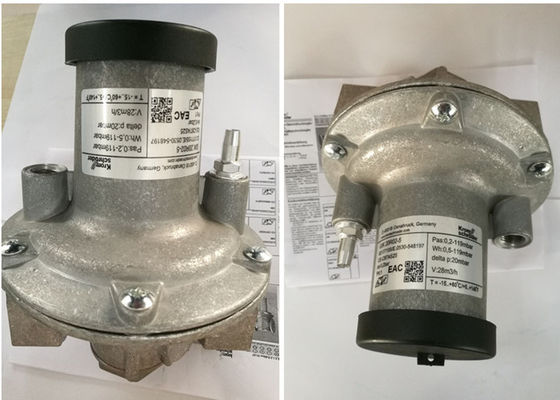

Bộ điều chỉnh tỷ lệ Krom Schroder GIK40R02-5

Bộ điều chỉnh tỷ lệ Krom Schroder Brand GIK20R02-5

Van điều chỉnh áp suất khí Krom Schroder Brand 200 Mbar Áp suất vận hành tối đa GIK20R02-5

Bộ điều chỉnh tỷ lệ Krom Schroder có các model sau có thể được cung cấp: GIK20R02-5; GIK25R02-5; GIK40R02-5; GIK50R02-5

Ứng dụng
Bộ điều chỉnh tỷ lệ khí/khí GIK và GI dùng để duy trì tỷ lệ khí-khí không đổi và điều chỉnh áp suất khí phía trước đầu đốt khí trên các hệ thống không có khí đốt sơ bộ. GIK và GI để điều khiển điều biến, GIK..B có đường vòng để điều khiển cao/thấp/tắt. Điều chỉnh áp suất bằng không với bộ chuyển đổi.

Chức năng

Bộ điều chỉnh tỷ lệ khí/khí được kích hoạt bởi áp suất của đường khí đốt. Nó điều chỉnh áp suất đầu ra khí theo tỷ lệ 1:1 với áp suất điều khiển không khí. Công suất đầu đốt được thay đổi với sự hỗ trợ của van điều khiển không khí.
Sự dao động áp suất lò có cùng ảnh hưởng đến lưu lượng khí và không khí, do đó có nghĩa là hỗn hợp khí-khí không thay đổi. Tốc độ lửa thấp có thể được thiết lập bằng cách điều chỉnh lò xo của bộ điều chỉnh.
Trong trường hợp điều khiển cao/thấp (GIK..B), lò xo nên được nới lỏng hoàn toàn. Lưu lượng tối thiểu chỉ chảy qua đường vòng. Việc cài đặt ở mức lửa cao được thực hiện thông qua các lỗ hoặc van trên đầu đốt.

Dữ liệu kỹ thuật
GIK, GI
Loại khí: Khí tự nhiên, khí đô thị, LPG (dạng khí), metan sinh học, GIK..L, GI..L chỉ dành cho không khí.
Áp suất đầu vào tối đa: 3 psig (200 mbar).

Áp suất điều khiển không khí đốt: 0,2 đến 48 "WC (0,5 đến 120 mbar).
Áp suất đầu ra: 0,08 đến 47,5 "WC (0,2 đến 119 mbar).
Áp suất chênh lệch giữa áp suất đầu vào pe và áp suất đầu ra pa: tối đa 40 "WC (100 mbar).
Tỷ lệ truyền: 1:1.
Đường kính đường vòng GIK..B: GIK 15–25: tiêu chuẩn 0,06 inch (1,5 mm), có thể lên đến 0,157 inch (4 mm)
GIK 40–50: tiêu chuẩn 0,197 inch (5 mm),
có thể lên đến 0,354 inch (9 mm).
Phạm vi điều chỉnh ở lưu lượng tối thiểu: -1,2 đến +1,2 ”WC (-3 đến +3 mbar).

GIK
Kết nối: Ren NPT.
Kết nối cho đường điều khiển: 1/4 NPT.
Vỏ: Nhôm.
Màng: Perbunan.
Đế van: Nhôm.
Đĩa van: Nhựa.
Phớt đĩa van: Perbunan.
Vít đường vòng: Đồng thau.
Nhiệt độ môi trường:
-4 đến +158°F (-20 đến +70°C).
