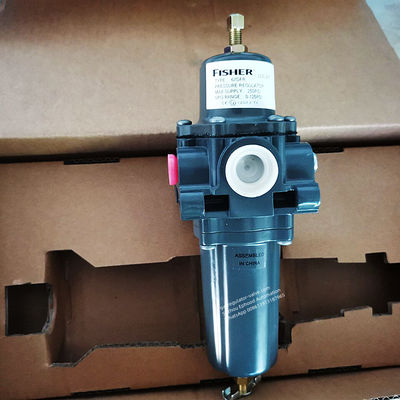

Bộ điều chỉnh giảm áp suất Fisher Model 67DFR để giảm áp suất

Bộ điều chỉnh bộ lọc cung cấp dụng cụ Fisher 67DFR

Máy đánh cá 67DFR Bộ điều chỉnh bộ lọccó một bộ lọc và van giảm áp bên trong với một chỗ ngồi mềm để ngắt đáng tin cậy mà không có rò rỉ rõ rệt.

Mô hình Fisher 67DFR củabộ điều chỉnh thường được sử dụng để cung cấp áp suất giảm liên tục của chất lỏng khí cho vận hành thí điểm
bộ điều khiển và thiết bị khí nén khác.Như được hiển thị trong bảng Cấu hình có sẵn, một loạt các bộ điều chỉnh
có sẵn để đáp ứng các yêu cầu lưu lượng đa dạng.

Cấu hình có sẵn


Khả năng nhiệt độ
Với Nitrile (NBR):
Bắt vít tiêu chuẩn:-20 đến 180°F / -29 đến 82°C
Với đồng hồ đo:-40 đến 180°F / -40 đến 82°C

Hiệu suất cứu trợ nội bộ của Fisher 67CFR

Khả năng thấp chỉ rò rỉ chỗ ngồi nhỏ;bảo vệ quá áp khác phải được cung cấp nếu áp suất đầu vào có thể vượt quá định mức áp suất tối đa của thiết bị phía sau hoặc vượt quá định mức áp suất đầu ra tối đa của bộ điều chỉnh.

Van kiểm tra chảy máu thông minh Đặt điểm

chênh lệch thanh 6 psi / 0,41

Bộ điều chỉnh bộ lọc Fisher 67CFR : Khả năng lọc

Khu vực miễn phí:12 lần diện tích đường ống

Xếp hạng micron:Bộ lọc Polyetylen (Tiêu chuẩn): 5 micronBộ lọc sợi thủy tinh (Tùy chọn):5 micronBộ lọc PVDF hoặc thép không gỉ (Tùy chọn):40 micron

Vị trí van xả và lỗ thông hơi vỏ lò xo

Căn chỉnh với tiêu chuẩn đầu vào, các vị trí khác tùy chọn

nguyên tắc hoạt động

Bộ điều chỉnh bộ lọc 67CFRÁp suất hạ lưu được đăng ký bên trong ở phía dưới của cơ hoành.Khi áp suất xuôi dòng của Bộ điều chỉnh bộ lọc bằng hoặc cao hơn áp suất cài đặt, nút van được giữ sát vào lỗ và không có dòng chảy qua bộ điều chỉnh.Khi nhu cầu tăng lên, áp suất hạ lưu giảm nhẹ cho phép lò xo mở rộng, di chuyển thân van xuống và nút van ra khỏi lỗ.Điều này cho phép dòng chảy qua bộ điều chỉnh.

Cứu trợ bên trong (Loại 67CR, 67CSR, 67CFR và 67CFSR)

Nếu vì một lý do nào đó, ngoài điều kiện hoạt động bình thường, áp suất phía sau vượt quá điểm đặt của bộ điều chỉnh, lực do áp suất phía sau tạo ra sẽ nâng màng ngăn cho đến khi màng ngăn được nhấc ra khỏi ghế an toàn.Điều này cho phép dòng chảy thông qua cứu trợ mã thông báo.Van giảm áp trên Loại 67CR, 67CSR, 67CFR hoặc 67CFSR là nút bịt bằng chất đàn hồi giúp ngăn chặn sự rò rỉ không khí từ hạ lưu vào khí quyển trong quá trình vận hành bình thường, do đó bảo tồn không khí của nhà máy.

Thông Minh Bleed Airset

Trong một số trường hợp, cần xả hết áp suất hạ lưu nếu áp suất đầu vào bị mất hoặc giảm xuống dưới điểm đặt của bộ điều chỉnh.Ví dụ: nếu bộ điều chỉnh được lắp đặt trên thiết bị đôi khi không có nhu cầu về dòng chảy nhưng dự kiến ​​sẽ có dòng chảy ngược do mất áp suất đầu vào.Có thể đặt hàng Loại 67CFR và 67CFSR với tùy chọn Smart Bleed bao gồm van kiểm tra bên trong cho ứng dụng này.Trong quá trình vận hành, nếu áp suất đầu vào bị mất hoặc giảm xuống dưới điểm đặt của bộ điều chỉnh, áp suất cuối dòng sẽ chảy ngược dòng ngược dòng qua bộ điều chỉnh và van kiểm tra.Tùy chọn này giúp loại bỏ nhu cầu xả cố định ở hạ lưu của bộ điều chỉnh, nhờ đó tiết kiệm không khí cho nhà máy.

Bảo vệ quá áp

Bộ điều chỉnh bộ lọc Sê-ri 67C có định mức áp suất đầu ra tối đa thấp hơn định mức áp suất đầu vào tối đa của chúng.Cần có thiết bị giảm áp suất hoặc giới hạn áp suất nếu áp suất đầu vào có thể vượt quá định mức áp suất đầu ra tối đa.

Các loại 67CR, 67CSR, 67CFR và 67CFSR có van xả bên trong công suất thấp chỉ dành cho rò rỉ nhỏ ở yên xe.Bảo vệ quá áp khác phải được cung cấp nếu áp suất đầu vào tối đa có thể vượt quá định mức áp suất tối đa của thiết bị phía sau hoặc vượt quá định mức áp suất đầu ra tối đa của bộ điều chỉnh.
