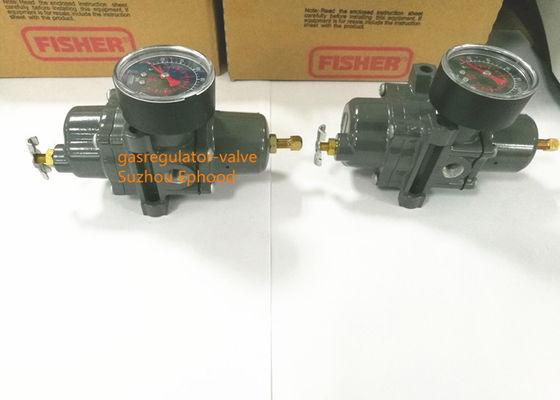

Bộ lọc điều áp Fisher 67CFR 250 Psi

Fisher 67CFR-239 Thiết bị điều chỉnh bộ lọc cung cấp thiết bị

250 Psi Fisher 67CFR bộ điều chỉnh bộ lọc Fisher Pressure Control Valve Để giảm áp suất

Fisher 67CFR Bộ điều chỉnh bộ lọccó bộ lọc và van cứu trợ bên trong với chỗ ngồi mềm để khép lại đáng tin cậy mà không bị rò rỉ rõ ràng.

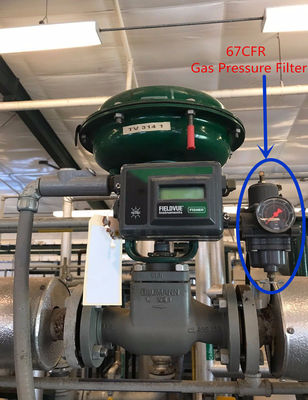

Fisher 67CFR-239 điều chỉnh trực tiếp và điều chỉnh bộ lọc thường được sử dụng để cung cấp điều khiển liên tục,Giảm áp suất cho các bộ điều khiển khí nén và điện khí nén và các dụng cụ khácChúng phù hợp với hầu hết các ứng dụng không khí hoặc khí. Các ứng dụng khác bao gồm cung cấp áp suất giảm cho các chuck không khí, máy bay phun không khí và súng phun.

Các cấu hình có sẵn


Khả năng nhiệt độ
Với Nitrile (NBR):
Cụ thể:-20 đến 180 ° F / -29 đến 82 ° C
Với Gauges:-40 đến 180°F / -40 đến 82°C

Fisher 67CFR Hiệu suất cứu trợ bên trong

Khả năng thấp chỉ đối với rò rỉ nhỏ của ghế;Bảo vệ áp suất quá cao khác phải được cung cấp nếu áp suất vào có thể vượt quá áp suất tối đa của thiết bị hạ lưu hoặc vượt quá áp suất đầu ra tối đa của bộ điều chỉnh.

Đặt điểm của van kiểm tra chảy máu thông minh

6 psi / 0,41 bar khác biệt

Fisher 67CFR Bộ điều chỉnh bộ lọc: Khả năng bộ lọc

Khu vực tự do:12 lần diện tích ống

Đánh giá micron:Bộ lọc polyethylene (Tiêu chuẩn): 5 micronBộ lọc sợi thủy tinh (tùy chọn):5 micronBộ lọc PVDF hoặc thép không gỉ (tùy chọn):40 micron

Ventil thoát nước và vị trí lỗ thông thoát nước

Phân chỉnh với tiêu chuẩn đầu vào, các vị trí khác tùy chọn

Nguyên tắc hoạt động

Điều chỉnh bộ lọc 67CFRKhi áp suất hạ lưu của bộ điều chỉnh bộ lọc bằng hoặc cao hơn áp suất đặt,nút van được giữ chống lại lỗ và không có dòng chảy thông qua bộ điều chỉnhKhi nhu cầu tăng lên, áp suất hạ lưu giảm nhẹ cho phép mùa xuân mở rộng, di chuyển thân xuống và nút van ra khỏi lỗ. Điều này cho phép dòng chảy qua bộ điều chỉnh.

Phương tiện cứu trợ bên trong (loại 67CR, 67CSR, 67CFR và 67CFSR)

Nếu vì lý do nào đó, ngoài điều kiện hoạt động bình thường, áp suất hạ lưu vượt quá điểm thiết lập của bộ điều chỉnh,lực được tạo ra bởi áp lực hạ lưu sẽ nâng diaphragm cho đến khi diaphragm được nâng từ ghế trợ giúp. Điều này cho phép dòng chảy thông qua giải phóng ký hiệu. van giải phóng trên loại 67CR, 67CSR, 67CFR,hoặc 67CFSR là một nút thắt elastomer ngăn ngừa rò rỉ không khí từ hạ lưu vào khí quyển trong quá trình hoạt động bình thường, do đó bảo tồn không khí thực vật.

Smart Bleed Airset

Trong một số trường hợp, nó là mong muốn để tiêu hao áp suất hạ lưu nếu áp suất đầu vào bị mất hoặc giảm xuống dưới các thiết lập của bộ điều chỉnh.nếu bộ điều chỉnh được lắp đặt trên thiết bị đôi khi không có nhu cầu dòng chảy nhưng dự kiến sẽ ngược dòng khi mất áp suất đầu vàoCác loại 67CFR và 67CFSR có thể được đặt hàng với tùy chọn Smart Bleed bao gồm van kiểm soát nội bộ cho ứng dụng này.hoặc giảm xuống dưới điểm thiết lập của bộ điều chỉnh, áp suất hạ lưu sẽ chảy ngược ngược dòng qua bộ điều chỉnh và van kiểm soát.

Bảo vệ áp suất quá cao

Các bộ điều chỉnh bộ lọc dòng 67C có chỉ số áp suất đầu ra tối đa thấp hơn chỉ số áp suất đầu vào tối đa.Một thiết bị giảm áp hoặc giới hạn áp là cần thiết nếu áp suất vào có thể vượt quá áp suất đầu ra tối đa.

Các loại 67CR, 67CSR, 67CFR và 67CFSR có van cứu trợ nội bộ công suất thấp chỉ cho rò rỉ ghế nhỏ. Other overpressure protection must be provided if the maximum inlet pressure can exceed the maximum pressure rating of the downstream equipment or exceeds the maximum outlet pressure rating of the regulator.
