Thông tin chi tiết sản phẩm:
|
| Tên: | Bộ điều chỉnh giảm áp Fisher Type 1098-EGR | kết thúc kết nối: | Mặt bích 2" Class300 |
|---|---|---|---|
| áp suất đầu vào: | 400psi | Áp suất cung cấp thí điểm tối đa: | 600 psig / 41,4 thanh |
| Lưu lượng dòng chảy: | 185000m³/giờ | Cách sử dụng: | Giảm áp suất bể |
| Làm nổi bật: | bộ điều chỉnh khí Fisher tốc độ dòng chảy cao,bộ điều chỉnh khí Fisher loại 1098-egr,Bộ điều chỉnh giảm áp suất 1098-EGR |
||

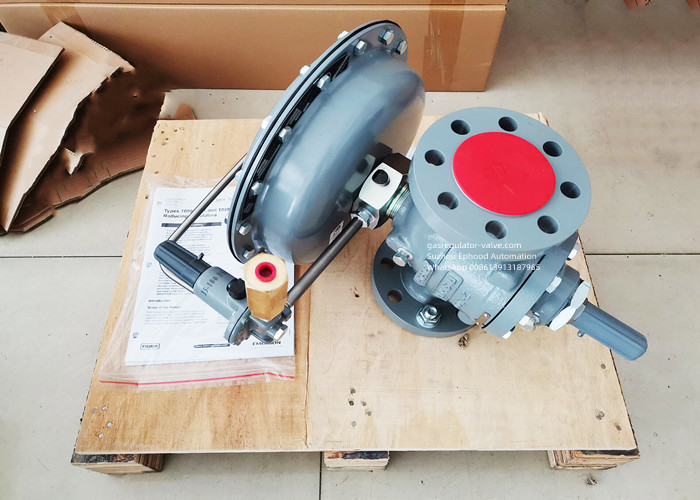

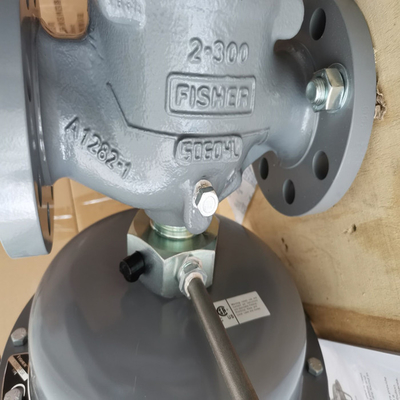

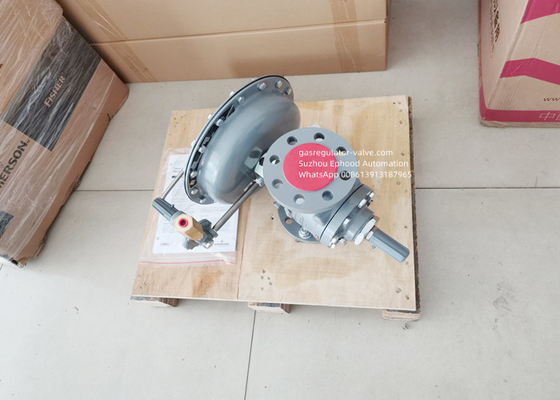

Bộ điều chỉnh khí Fisher tốc độ dòng chảy cao 1098-EGR Bộ điều chỉnh giảm áp suất
Đối với môi trường ăn mòn và dịch vụ oxy
Tập đoàn EmersonBộ điều chỉnh giảm áp suất Fisher Brand Make Type 1098-EGR
Bộ điều chỉnh khí áp suất Fisher Type 1098-EGR cung cấp khả năng kiểm soát áp suất kinh tế và chính xác trong nhiều ứng dụng.
Hệ thống phân phối khí tự nhiên;cung cấp khí nhiên liệu cho nồi hơi công nghiệp, lò nung, lò nướng và máy trộn;và các cơ sở thương mại/công nghiệp lớn như trung tâm mua sắm và trường học.Chúng cũng được sử dụng trong dịch vụ không khí nhà máy và dịch vụ chất lỏng.
Bảng 1. Phạm vi áp suất đầu ra và lựa chọn lò xo
| Phạm vi áp suất đầu ra (PSI/BAR) | Số phần mùa xuân | Màu Xuân |
| 3 đến 15(0,21 đến 1,03) 3 đến 20(0,21 đến 1,38) 5 đến 35(0,34 đến 2,41) 30 đến 60(2,07 đến 4,14) 35 đến 100(2,41 đến 6,90) 80 đến 150(5,52 đến 10,3) |
1D892327022 1D751527022 1D665927022 1D745527142 1E543627142 1P901327142 |
Màu đỏ Bạc Màu xanh da trời Màu xanh lá Màu vàng Màu nâu |
| 1. Tất cả lò xo có thể lùi về 0 psig (0 bar).Để có công suất cao nhất và điều khiển chính xác nhất, hãy sử dụng lò xo có dải thấp nhất có thể điều chỉnh đến điểm cài đặt cần thiết. 2. C Không thể được sử dụng trong các ứng dụng amoniac khan (NH3). |
||
Đặc trưng
Tính linh hoạt
Kết nối bên cơ thể
Bảo trì dễ dàng
UL được liệt kê
thông số kỹ thuật
Kích thước cơ thể và kiểu kết nối cuối
Kết thúc: NPT 1/2 inch
Đầu ra máy đo: NPT 1/4 inch
Áp suất đầu vào tối đa
250psi /17.2Bar
tầm xuân
5~35psig (0,34~2,41bar)
Đăng ký áp suất
Nội bộ
Khả năng nhiệt độ
-20º đến 150ºF / -29º đến 66ºC
1. Sử dụng nhân viên có trình độ khi lắp đặt, vận hành và bảo trì các bộ điều chỉnh này.Trước khi cài đặt kiểm tra thiệt hại.
Đảm bảo rằng không có bất kỳ vật lạ nào trong bộ điều chỉnh và tất cả các đường ống và ống dẫn đều sạch sẽ và không bị cản trở.
2. Nếu lắp đặt bộ điều chỉnh ở vị trí bên ngoài, hãy hướng lỗ thông hơi của hộp lò xo theo hướng đi xuống để bảo vệ nó khỏi bị
bịt kín hoặc do tích tụ hơi ẩm, hóa chất ăn mòn hoặc các vật liệu lạ khác.Hướng lỗ thông hơi của hộp lò xo có thể bị thay đổi
bằng cách xoay vỏ lò xo đối với thân bộ điều chỉnh.
3. Lắp đặt bộ điều chỉnh sao cho dòng chảy từ kết nối IN ra OUT như được đánh dấu trên thân bộ điều chỉnh.
4. Để thông hơi từ xa cho hộp lò xo, hãy tháo màn hình, nếu có và kết nối ống hoặc ống NPT 1/4 inch với hộp lò xo
sự liên quan.Đường ống hoặc ống dẫn phải thông hơi hộp lò xo đến vị trí an toàn, có càng ít chỗ uốn cong càng tốt và có lưới chắn.
lỗ thông hơi trên đầu ống xả chịu được thời tiết và luôn hướng xuống dưới.
5. Giống như hầu hết các bộ điều chỉnh, bộ điều chỉnh Dòng 64 có định mức áp suất đầu ra thấp hơn định mức áp suất đầu vào.Mặc dù các loại với
cứu trợ bên trong bao gồm bảo vệ quá áp có giới hạn ở hạ lưu, tất cả các loại có thể yêu cầu bảo vệ cứu trợ bổ sung cho một số dịch vụ
điều kiện nếu áp suất đầu vào thực tế có thể vượt quá định mức áp suất đầu ra của bộ điều chỉnh hoặc định mức áp suất của bất kỳ dòng hạ lưu nào.
Trang thiết bị.Kiểm tra bộ điều chỉnh định kỳ và sau bất kỳ tình trạng quá áp nào.
6. Mỗi bộ điều chỉnh được cài đặt tại nhà máy để cài đặt áp suất được chỉ định trong đơn đặt hàng.Nếu không có cài đặt nào được chỉ định, áp suất đầu ra là
cài đặt gốc ở tầm trung của lò xo điều khiển.
