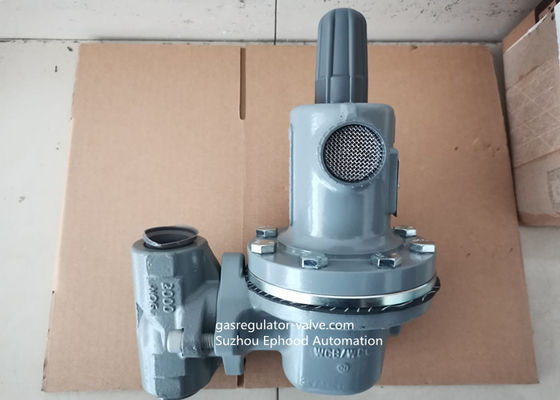

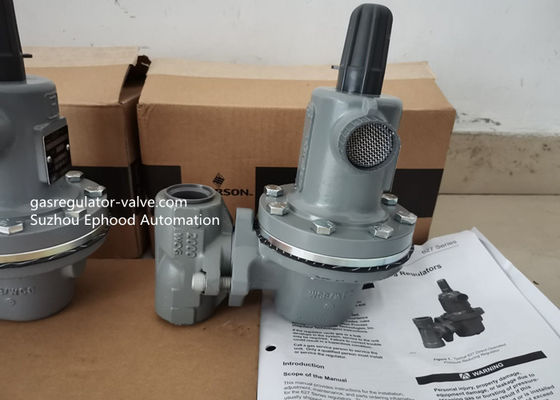

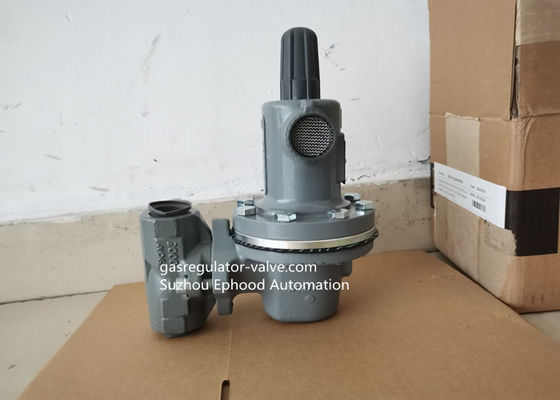

WCC Steel Material Pressure Fisher Gas Regulator Self Operated 627H Model

Vật liệu thép WCC Bộ điều chỉnh khí Fisher 627H Bộ điều chỉnh khí áp suất kiểu mẫu
Fisher Original Bộ điều chỉnh khí áp suất 627H

Fisher Rosemount

Bộ điều chỉnh khí Fisher Make 627

Bộ điều chỉnh Fisher 627

Đặc trưng

Van cứu trợ bên trong

Chỉ báo hoạt động cứu trợ

Dễ bảo trì

Khả năng thích ứng cài đặt

Tính linh hoạt của ứng dụng

Chống giả mạo

Phạm vi khả năng dòng chảy rộng

Sự miêu tả

Bộ điều chỉnh giảm áp suất tự vận hành của Fisher 627 Series (Hình 1) dành cho hệ thống áp suất cao và thấp.Điều hòa Fisher 627 có thể được sử dụng với khí tự nhiên, không khí hoặc nhiều loại khí khác.Các đặc tính hiệu suất thay đổi tùy theo công trình.

Phần Thông số kỹ thuật cung cấp một số thông số kỹ thuật chung cho bộ điều chỉnh Dòng sản phẩm Fisher 627.Biển tên (Hình 2) cung cấp thông tin chi tiết cho một bộ điều chỉnh cụ thể do nó xuất phát từ nhà máy.

Bảng 1. Áp suất đầu vào tối đa, Phạm vi áp suất đầu ra

Thông số kỹ thuật

Kết nối đầu cuối 1 ”NPT: 627-496,627-497,627-498,627-499

Kết nối đầu cuối 2 ”NPT: 627-576,627-577,627-578,627-579

Công trình có sẵn

Loại 627: Bộ điều chỉnh giảm áp tự vận hành được trang bị ống pitot để có công suất điều chỉnh lớn hơn (Hình 7).

Kiểu 627R: Kiểu 627 với phần trợ lực bên trong và cổ họng mở (Hình 8).

Loại 627M: Kiểu 627 với một con dấu thân giữa áp suất đầu ra của cơ thể và vỏ màng ngăn.Áp suất được đo dưới màng ngăn thông qua kết nối đường dây điều khiển hạ lưu NPT 1/4 inch (Hình 9).

Loại 627MR: Kiểu 627M với phần phụ trợ bên trong (Hình 10).

Loại 627H: Loại 627 có bộ giới hạn màng ngăn để cung cấp áp suất đầu ra cao hơn (Hình 11).

Loại 627HM: Loại 627H với một con dấu thân giữa áp suất đầu ra của cơ thể và vỏ màng ngăn.Áp suất được đo dưới màng ngăn thông qua hai kết nối đường điều khiển hạ lưu NPT 1/4 inch (Hình 12).

Kích thước kết nối END

1 inch và 2 inch

Kết nối kiểu kết thúc

Kích thước cơ thể 1 hoặc 2 inch: NPT

Kích thước cơ thể 1 hoặc 2 inch (DN 25 hoặc 50):

ANSI Class 300 hoặc 600 RF mặt bích

Áp suất đầu vào tối đa(1) (Đánh giá cơ thể)

2000 psig (138 bar) đối với thép NPT, 1480 psig

(102 bar) đối với thép mặt bích RF, hoặc 1000 psig (69 bar) đối với gang dẻo

Đánh giá áp suất đầu vào đĩa van tối đa(1)

2000 psig (138 bar) cho đĩa nylon hoặc 1000 psig

(69 bar) cho đĩa nitrile

Đăng ký áp suất
Loại 627, 627H hoặc 627R: Nội bộ

Cài đặt

Hoạt động của bộ điều chỉnh trong phạm vi xếp hạng không loại trừ khả năng hư hỏng do các mảnh vỡ trong đường dây hoặc từ các nguồn bên ngoài.Bộ điều chỉnh phải được kiểm tra hư hỏng định kỳ và sau bất kỳ tình trạng quá áp suất nào.Giống như hầu hết các bộ điều chỉnh, bộ điều chỉnh dòng 627 có xếp hạng áp suất đầu ra thấp hơn xếp hạng áp suất đầu vào của chúng.Người sử dụng phải cung cấp thiết bị giảm áp hoặc giới hạn áp suất cho các loại bộ điều chỉnh Loại 627, 627H, 627M và 627HM nếu áp suất đầu vào có thể vượt quá định mức áp suất đầu ra, vì các bộ điều chỉnh này không có bộ phận giảm áp bên trong.

Bộ điều chỉnh kiểu 627R cung cấp khả năng giảm áp bên trong để hạn chế sự tích tụ tổng áp suất đầu ra vượt quá điểm đặt.Sử dụng Bảng 3 để xác định tổng áp suất đầu ra.Giảm áp bên trong này có thể đủ cho ứng dụng, nếu không, cung cấp thêm giảm áp hoặc thiết bị hạn chế áp suất ở hạ lưu.

CẢNH BÁO

Một bộ điều chỉnh có thể thoát một số khí vào bầu khí quyển.Trong dịch vụ khí độc hại hoặc dễ cháy, khí thoát ra có thể tích tụ và gây thương tích cho người, tử vong hoặc thiệt hại tài sản do cháy hoặc nổ.Thông gió một bộ điều chỉnh trong dịch vụ khí độc hại đến một vị trí xa xôi, an toàn, cách xa cửa hút gió hoặc bất kỳ khu vực nguy hiểm nào.Đường thông hơi hoặc lỗ mở ngăn xếp phải được bảo vệ chống ngưng tụ hoặc tắc nghẽn.

Bộ điều chỉnh khí áp suất cao Fisher 627H Mẫu vật liệu thép không gỉ Bộ điều chỉnh khí
