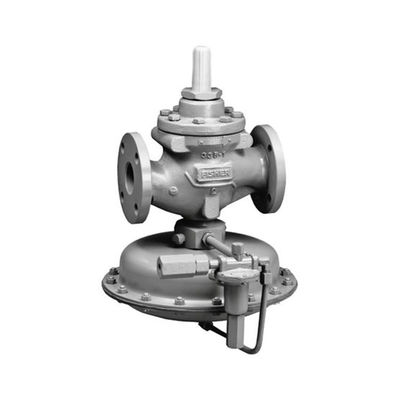

Bộ điều chỉnh khí Fisher tốc độ cao 1098-EGR cho môi trường ăn mòn Dịch vụ oxy

EmersonBộ điều chỉnh giảm áp suất Fisher Type 1098-EGR

Bộ điều chỉnh tốc độ dòng chảy cao Fisher Gas Regulator 1098-EGR Bộ điều chỉnh giảm áp suất

Đối với môi trường ăn mòn và dịch vụ oxy

Bộ điều chỉnh áp suất khí Fisher Type 1098-EGR cung cấp khả năng kiểm soát áp suất kinh tế và chính xác trong nhiều ứng dụng khác nhau;

hệ thống phân phối khí tự nhiên;cung cấp khí đốt cho các lò hơi, lò nung, lò sấy và máy trộn công nghiệp;và các cơ sở thương mại / công nghiệp lớn như trung tâm mua sắm và trường học.Chúng cũng được sử dụng trong dịch vụ hàng không nhà máy và dịch vụ chất lỏng.

Bảng 1. Phạm vi áp suất đầu ra và lựa chọn lò xo

Đặc trưng

Tính linh hoạt

Kết nối bên thân

Bảo trì dễ dàng

UL được liệt kê

Thông số kỹ thuật

Kích thước cơ thể và kiểu kết nối cuối

Kết thúc: 1/2 inch NPT
Gauge Outlet: 1/4 inch NPT

Áp suất đầu vào tối đa
250psi /17,2Bar

Tầm xuân

5 ~ 35psig (0,34 ~ 2,41bar)

Đăng ký áp suất
Nội bộ

Khả năng nhiệt độ
-20º đến 150ºF / -29º đến 66ºC

Kiểu 64R có một van xả công suất thấp tích hợp.Thân van dựa vào một lỗ khoan trên tấm màng ngăn.

Nếu áp suất giảm nên vượt quá áp suất cài đặt, màng ngăn sẽ nâng ra khỏi thân van để một lượng giới hạn

áp suất dư thừa có thể chảy vào vỏ lò xo và chảy ra ngoài qua một lỗ thông hơi được che chắn.

Bộ điều chỉnh Fisher 64 Series cũng có sẵn với một tay quay.Có sẵn một tay quay tùy chọn để lắp bảng điều khiển.

1. Sử dụng nhân viên có trình độ chuyên môn khi lắp đặt, vận hành và bảo trì các bộ điều chỉnh này.Trước khi lắp đặt, kiểm tra xem có hư hỏng không.

Đảm bảo rằng không có bất kỳ vật lạ nào trong bộ điều chỉnh và tất cả các đường ống và đường ống dẫn đều sạch sẽ và không bị cản trở.

2. Nếu lắp đặt bộ điều chỉnh ở vị trí bên ngoài, hãy hướng lỗ thông hơi của vỏ lò xo theo hướng đi xuống để bảo vệ nó khỏi

bị cắm hoặc tiếp xúc với hơi ẩm, hóa chất ăn mòn, hoặc các vật liệu lạ khác.Định hướng lỗ thông hơi của trường hợp lò xo

có thể được thay đổi bằng cách xoay vỏ lò xo so với thân bộ điều chỉnh.

3. Lắp đặt bộ điều chỉnh sao cho dòng chảy từ kết nối IN đến OUT như được đánh dấu trên thân bộ điều chỉnh.

4. Để thông hơi từ xa vỏ lò xo, hãy tháo màn hình, nếu có, và kết nối đường ống hoặc ống NPT 1/4 inch với lò xo

kết nối trường hợp.Đường ống hoặc đường ống phải thông hơi vỏ lò xo đến một vị trí an toàn, càng ít khúc cua càng tốt, và

có một lỗ thông hơi được che chắn trên đầu ống xả của nó có khả năng chống lại thời tiết và luôn hướng xuống dưới.

5. Giống như hầu hết các bộ điều chỉnh, bộ điều chỉnh 64 Series có xếp hạng áp suất đầu ra thấp hơn xếp hạng áp suất đầu vào.Mặc dù các loại

với tính năng giảm nhẹ bên trong bao gồm bảo vệ quá áp hạ lưu hạn chế, tất cả các loại có thể yêu cầu bảo vệ giảm nhẹ bổ sung cho

một số điều kiện dịch vụ nếu áp suất đầu vào thực tế có thể vượt quá định mức áp suất đầu ra của bộ điều chỉnh hoặc xếp hạng áp suất

của bất kỳ thiết bị hạ nguồn nào.Kiểm tra bộ điều chỉnh định kỳ và sau bất kỳ tình trạng quá áp nào.

6. Mỗi bộ điều chỉnh được thiết lập tại nhà máy cho cài đặt áp suất được chỉ định trong đơn đặt hàng.Nếu không có cài đặt nào được chỉ định, áp suất đầu ra là

được đặt tại nhà máy ở giữa của lò xo điều khiển.
