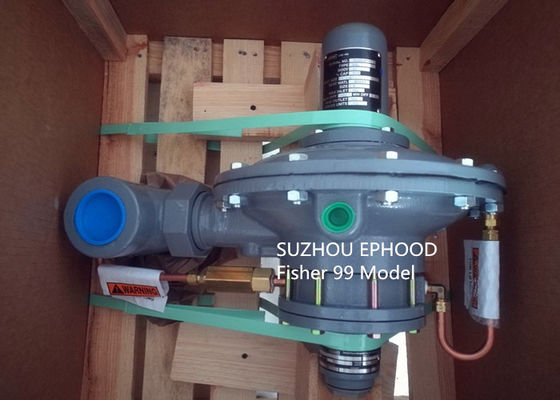

Custom Fisher Gas Regulator 99 Pressure Reducing Regulator With Pilot

Emerson Bộ điều chỉnh khí Fisher Gas 99 Bộ điều chỉnh giảm áp suất kiểu mẫu


Giới thiệu

Bộ điều chỉnh khí Kiểu 99 cung cấp công suất lớn cho các dải áp suất và công suất được kiểm soát trong nhiều ứng dụng phân phối, công nghiệp và thương mại.

Bộ điều chỉnh Kiểu 99 có các Kiểu 61L, 61LE và 61LD (áp suất thấp);Loại 61H (áp suất cao);hoặc Bộ điều chỉnh Kiểu 61HP (áp suất cao hơn) được gắn liền với vỏ thiết bị truyền động như thể hiện trong Hình 1. Bộ điều chỉnh Kiểu 99 có thể xử lý áp suất đầu vào lên đến 1000 psig / 69,0 bar (bộ điều chỉnh 1000 psig / 69,0 bar yêu cầu nguồn cung cấp thí điểm Kiểu 1301F bộ điều chỉnh và van giảm áp Loại H110).

Tính năng và lợi ích

• Ứng dụng đa dạng — Hệ thống phân phối khí tự nhiên, cung cấp khí đốt cho lò hơi công nghiệp, lò nung, lò nướng, máy trộn, dịch vụ không khí nhà máy, dịch vụ oxy và amoniac, và các cơ sở thương mại lớn như trung tâm mua sắm và trường học.

• Độ chính xác cao — Giữ áp suất đầu vào không đổi cho thiết bị hạ nguồn bằng cách kiểm soát chính xác áp suất hệ thống phân phối ở các tốc độ dòng chảy và áp suất cung cấp khác nhau để đạt hiệu quả tối đa và hoạt động tốt nhất, hoặc bằng cách loại bỏ sự cần thiết của đồng hồ bù áp bằng cách giữ áp suất ổn định cho đồng hồ cửa vào.

• Không có Chảy máu do Khí quyển — Áp suất tải chảy xuống phía hạ lưu thông qua bộ điều khiển thông qua đường điều khiển hạ lưu.Không có hiện tượng chảy máu xảy ra khi tắt bộ điều chỉnh.

• Có thể xử lý Áp lực đầu vào cao — Áp suất đầu vào lên đến 1000 psig / 69.0 bar

(bộ điều chỉnh thanh 1000 psig / 69.0 yêu cầu bộ điều chỉnh nguồn cung cấp thí điểm Kiểu 1301F và van giảm áp Kiểu H110).

• Dễ dàng sửa đổi cho Dịch vụ Đặc biệt, các bộ phận rơ le thí điểm Loại 61L và 61H có thể được thay thế bằng các lỗ và lò xo đặc biệt cho các ứng dụng mở nhanh, đóng nhanh hoặc giám sát.

• Ngắt chặt — Lò xo chính nặng hoạt động thông qua một đòn bẩy cung cấp lực tải cao cho ghế đóng chặt.

Xây dựng có sẵn

Kiểu 99L: Kiểu 99 với phi công Kiểu 61L có dải áp suất từ ​​2 inch wc đến 20 psig / 5 mbar đến 1,4 bar.

Kiểu 99LD: Kiểu 99 với hoa tiêu Kiểu 61LD có dải tần tỷ lệ hẹp hơn so với hoa tiêu Kiểu 61L tiêu chuẩn.

Kiểu 99LE: Kiểu 99 với hoa tiêu Kiểu 61LE có dải tần tỷ lệ rộng hơn so với hoa tiêu Kiểu 61L tiêu chuẩn.

Kiểu 99H: Kiểu 99 với hoa tiêu Kiểu 61H có dải áp suất từ ​​10 đến 65 psig / 0,69 đến 4,5.

Kiểu 99HP: Kiểu 99 với thí điểm Kiểu 61HP

có dải áp suất từ ​​35 đến 100 psig / 2,4 đến 6,9.

Kích thước cơ thể và kiểu kết nối cuối

NPS 2 / DN 50 body với NPT, CL125 FF, CL150 RF,

Kết nối cuối CL250 RF, CL300 RF

Áp suất đầu vào tối đa cho phép (1)

160 psig / 11.0 bar: Phi công loại 61LD

400 psig / 27,6 bar: Các loại phi công 61L, 61LE và 61H

1000 psig / 69.0 bar: Loại 61HP thí điểm, cùng với

Bộ điều chỉnh nguồn cung cấp thí điểm Kiểu 1301F và Kiểu H110

van xả (chỉ dành cho lỗ 1/2 inch / 13 mm) Xem Bảng 3

Áp suất vỏ lò xo thí điểm tối đa cho

Tải áp suất (1) (2)

Loại 61L, 61LD và 61LE: 50 psi / 3,4 bar

với nắp đóng bằng thép đặc biệt

Loại 61H và 61HP: 100 psi / 6,9 bar

Dải áp suất đầu ra

Vật liệu xây dựng

Vỏ thiết bị truyền động: Gang

Vỏ Pilot và Vỏ lò xo: ​​Gang

Màng chắn thiết bị truyền động: Nitrile (NBR) hoặc

Fluorocarbon (FKM)

Cơ hoành phi công trên và dưới

Loại 61L và 61H: Nitrile (NBR) hoặc Fluorocarbon (FKM)

Loại 61HP: Neoprene (CR) hoặc Fluorocarbon (FKM)

Thân van chính

400 psig / 27,6 bar: Gang hoặc thép WCC

1000 psig / 69.0 bar: Thép WCC

Bộ phận cắt kim loại cho thân van chính

400 psig / 27,6 bar: Đồng thau hoặc thép không gỉ

1000 psig / 69.0 bar: Thép không gỉ

Ghế đàn hồi cho thân van chính

Neoprene (CR), Nitrile (NBR), Fluorocarbon (FKM)

Nylon (PA) hoặc Polytetrafluoroethylene (PTFE)

Bộ phận cắt kim loại cho thí điểm: Thép, thép không gỉ,

Gang, nhôm, đồng thau hoặc kẽm

Ghế đàn hồi cho phi công: Nitrile (NBR)

hoặc Fluorocarbon (FKM)

Vòng đệm thí điểm

Loại 61L: Neoprene (CR)

Loại 61H và 61HP: Thành phần

Vòng chữ O: Nitrile (NBR) hoặc Fluorocarbon (FKM)

Bộ lọc dòng P590

Loại P594-1: Đồng thau

Loại P593-1: Nhôm

Bộ lọc có thể thay thế: Cellulose

Ống và phụ kiện

Ống đồng hoặc thép không gỉ và đồng thau, thép,

hoặc phụ kiện thép không gỉ

Bộ điều chỉnh cung cấp thí điểm Kiểu 1301F

Vỏ và vỏ lò xo: ​​Đồng thau

Đĩa van: Nylon (PA) / PTFE

Gioăng: Neoprene (CR)

Bộ phận cắt kim loại: Đồng thau hoặc thép không gỉ

Van giảm áp loại H110

Cơ thể: Đồng thau

Đĩa: Nitrile (NBR)

Mùa xuân: thép không gỉ

Bảng 1. Phạm vi áp suất đầu ra
