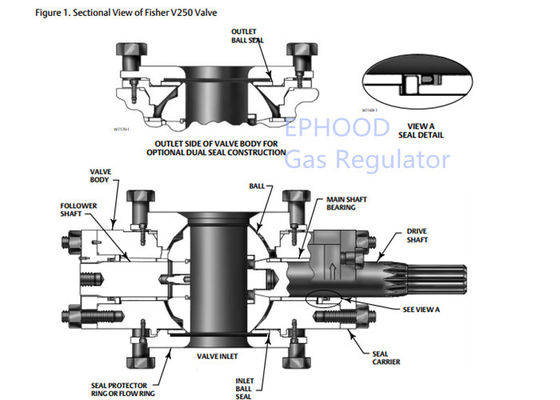

Thiết bị truyền động màng ngăn Fisher màu xanh lá cây, Van điều chỉnh khí Fisher Gas V250

Van điều khiển Fisher V250

Van điều khiển quay V250 Hi-Ball được thiết kế cho các ứng dụng tiết lưu và bật tắt công suất lớn.Tùy thuộc vào kích thước, van này lắp đặt giữa hai mặt bích đường ống CL600 hoặc CL900.Van V250 có sẵn với một vòng đệm bi đơn, vòng dòng chảy hoặc kết cấu vòng đệm kép.Các kết cấu làm kín đơn được sử dụng trong các ứng dụng ngắt chặt chẽ;việc xây dựng vòng dòng chảy có thể đáp ứng yêu cầu nhiệt độ cao hơn.Cấu trúc làm kín kép, có đệm kín ở các lỗ đầu vào và đầu ra, được sử dụng trong các ứng dụng ngắt dòng chảy hai chiều.Van Hi-Ball V250 thường được sử dụng cho các ứng dụng tiết lưu và kiểm soát dòng chảy trong đường truyền khí, phân phối khí hoặc đường ống dẫn chất lỏng.

Đặc trưng

1.  Khả năng giảm áp suất cao—Tùy thuộc vào cấu trúc, van V250 có khả năng chênh lệch áp suất tĩnh tối đa là 103 bar (1500 psi) ở 82°C (180°F) đối với CL600 và 155 bar (2250 psi) đối với cấu trúc CL900 ở 38°C (100°F) đối với thép LCC và CF8M (thép không gỉ 316).
2.  Hoạt động hiệu quả—Kết nối trục với bi đa giác côn (xem hình 4) và kết nối bộ truyền động có khớp nối dạng kẹp (xem hình 5) loại bỏ chuyển động bị mất hoặc dải chết khỏi hệ truyền động cho các ứng dụng điều khiển tiết lưu.
3.  Kiểm soát dòng chảy tuyệt vời—Thiết kế cổng bi giảm cung cấp đặc tính lưu lượng phần trăm bằng nhau được sửa đổi và đặc tính phản hồi tuyệt vời.
4.  Đóng chặt—Tắt với phớt bóng V250 là 0,0001 phần trăm công suất tối đa.
5.  Công suất lớn hơn—Kết cấu van bi V250 cung cấp công suất lớn hơn van cầu thông thường cho cả chất lỏng nén và không nén được.
6.  Khả năng phục vụ chua—Vật liệu có sẵn cho các ứng dụng xử lý dịch vụ chua.Những vật liệu này tuân thủ các yêu cầu của NACE MR0175‐2002.
7.  Tuổi thọ dài—Thiết kế trục truyền động cân bằng áp suất với các ổ trục lót PTFE và bố trí đệm kín trục được hỗ trợ áp suất mang lại tuổi thọ lâu dài cho dịch vụ đáng tin cậy.
8.  Bảo trì tối thiểu—Cụm bi và trục hai mảnh cho phép đại tu toàn bộ chi tiết;thay thế các bộ phận được giữ ở mức tối thiểu.
9.  Khả năng môi trường tuyệt vời—Hệ thống đóng gói có tải trực tiếp tùy chọn được thiết kế với bề mặt trục rất nhẵn và tải trực tiếp để mang lại khả năng làm kín tuyệt vời.

Cấu hình có sẵn

Cụm van bi không mặt bích có phớt bi đơn, vòng dòng chảy hoặc phớt bi kép

Kích thước thân van và kiểu kết nối cuối

Các van không mặt bích NPS 4 đến 12 được giữ bằng bu lông mặt bích và được thiết kế để lắp giữa các mặt bích nối mặt bích hoặc mặt bích kiểu vòng CL600 hoặc CL900 (ASME B16.5) Các van không mặt bích NPS 16 đến 24 được giữ bằng các bu lông mặt bích và được thiết kế để lắp giữa CL600 Mặt bích nối mặt nâng hoặc kiểu vòng (ASME B16.5)

Áp suất đầu vào tối đa

NPS 4 đến 12 phù hợp với CL600 hoặc CL900 (ASME B16.34) NPS 16 đến 24 phù hợp với CL600 (ASME B16.34)

Giảm áp suất ngắt tối đa cho phép

Kết cấu làm kín đơn và làm kín kép: Xem hình 2.

Cấu trúc vòng chảy: Giới hạn bởi định mức nhiệt độ áp suất của thân van

Phân loại Ngắt

Kết cấu làm kín đơn và làm kín kép: 0,0001% công suất van tối đa (dưới 1% của Loại IV, ANSI/FCI 70‐2 và IEC 60534‐4) Cấu trúc vòng chảy: 1% công suất van tối đa
