Thiết bị truyền động màng ngăn Fisher 657 và 667

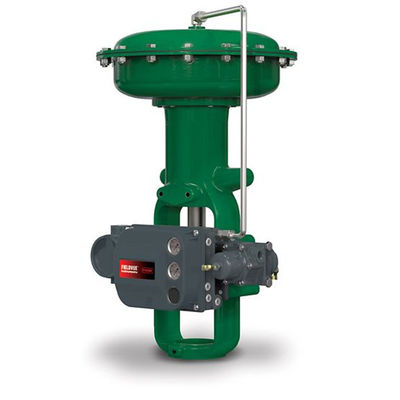

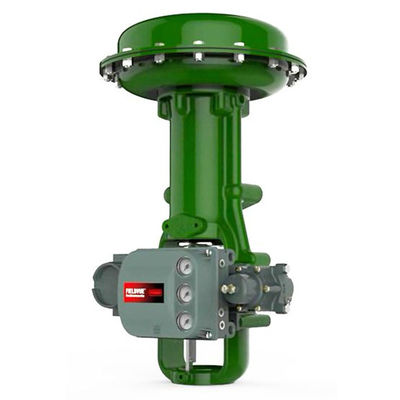

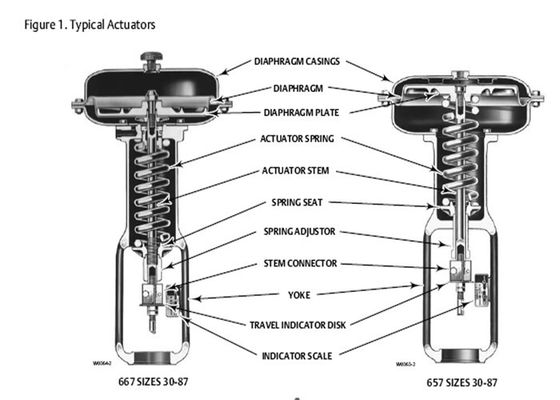

Bộ truyền động Fisher 657 và 667 được thiết kế để cung cấp hoạt động bật/tắt hoặc tiết lưu van điều khiển đáng tin cậy.Các bộ truyền động màng chống lò xo này định vị phích cắm van trong van để đáp ứng với các tín hiệu đầu ra khí nén của bộ điều khiển hoặc bộ định vị van khác nhau.

Bộ truyền động của 657 là tác động trực tiếp, trong khi 667 là tác động ngược lại.

Đặc trưng

Tấm gắn tích hợp giúp loại bỏ giá treo truyền thống và giảm số lượng các bộ phận cần thiết để lắp.
Kết hợp một đường dẫn khí tích hợp giúp loại bỏ sự cần thiết của ống và phụ kiện bên ngoài khi kết hợp với thiết bị Fisher FIELDVUE™.
Cả hai bộ truyền động 657 và 667 đều tương thích với các thiết bị sử dụng bộ giá đỡ truyền thống.667 có thể được gắn ống bên ngoài cho các thiết bị hoặc phụ kiện khi cần thiết.
Tốc độ lò xo, điểm dừng hành trình và vận hành thủ công có sẵn cho hầu hết mọi ứng dụng van điều khiển.
Một màng đúc di chuyển trong một vỏ màng sâu, giảm thiểu sự thay đổi diện tích trong suốt quá trình di chuyển.
Vỏ nông ở phía áp suất có nghĩa là giảm âm lượng ở phía đó, do đó giảm thiểu thời gian phản hồi.
Cơ hoành đúc cho phép lực đẩy tối đa đối với kích thước cơ hoành nhất định.
Cấu trúc bằng gang và thép có thành dày chắc chắn giúp tăng tính ổn định và chống ăn mòn.

Cấu hình có sẵn

Phạm vi áp suất vận hành tiêu chuẩn

657 và 667: 0,2 đến 1,0 bar (3 đến 15 psig) hoặc 0,4 đến 2,0 bar (6 đến 30 psig)

657-4 và 667-4: 0,2 đến 1,9 bar (3 đến 27 psig)

667 Size 76: 0,4 đến 2,0 bar (6 đến 30 psig) hoặc 0 đến 3,1 bar (0 đến 45 psig)

Chỉ báo đầu ra

Đĩa hoặc con trỏ bằng thép không gỉ và thang chia độ

Nhiệt độ hoạt động

Kết cấu tiêu chuẩn (Chất đàn hồi Nitrile): -40 đến 82℃ (-40 đến 180℉)

Kết cấu tùy chọn (Màng chắn silicon): -40 đến 149℃ (-40 đến 300℉)

Nhiệt độ hộp đóng gói van tối đa: 427 ℃ (800 ℉) với ách gang

Kết nối tín hiệu

Kích thước 30-60 và 667 Kích thước 76: 1/4 NPT bên trong

Kích thước 70 và 87: 1/2 NPT bên trong với ống lót bên trong 1/4 NPT

Kích thước 80

657:3/4 NPT bên trong với ống lót bên trong 1/4 NPT

667:1/2 NPT bên trong với ống lót bên trong 1/4 NPT

Kích thước 100: 1 NPT bên trong với ống lót bên trong 1/4 NPT

Vật liệu xây dựng

Vỏ màng

Kích thước 30-87:Thép

Cỡ 80:Gang hoặc thép

Kích thước 100:nhôm đúc

cơ hoành

Kích thước 30-87:Nitrile trên nylon, Silicone trên polyester

Kích thước 100:Nitrile trên polyester

tấm màng

657 Kích cỡ 30-60, 100:nhôm đúc

657 Kích cỡ 70-87:Gang hoặc thép

667 cỡ 30-60, 100:Đúc nhôm hoặc thép

667 Kích cỡ 70-87:Gang hoặc thép

Lò xo truyền động: Thép

Bộ điều chỉnh lò xo: ​​Thép

Ghế lò xo: ​​Thép hoặc gang

Thiết bị truyền động gốc: Thép

Chỉ báo du lịch: Thép không gỉ

Ô-Nhẫn: Nitrile

Con dấu ống lót: Đồng thau

Đầu nối gốc: Yoke thép mạ kẽm

Kích thước 30-80:Gang hoặc thép

Kích thước 100:Thép

Hành động trực tiếp

Tất cả 657 bộ truyền động đều hoạt động trực tiếp.Tác dụng áp suất không khí lên vỏ màng phía trên sẽ buộc thân bộ truyền động đi xuống.Khi áp suất này giảm xuống, lực lò xo đối nghịch sẽ di chuyển cần truyền động lên trên.Nếu áp suất tải không thành công, lò xo sẽ ​​buộc thân lên vị trí hướng lên trên.Điều này cung cấp hành động mở không thành công cho van đẩy xuống để đóng và hành động đóng không thành công cho van đẩy xuống để mở.

657—Bộ truyền động tác động trực tiếp được sử dụng trên van thân trượt.Có các cỡ từ 30 đến 100.

657-4—Một bộ truyền động 657 có kích thước 70 và 87, được thiết kế với hành trình 102 mm (4 inch).

hành động đảo ngược

Tất cả 667 bộ truyền động đều hoạt động ngược lại.Áp dụng áp suất không khí vào vỏ màng ngăn phía dưới sẽ buộc thân bộ truyền động hướng lên trên chống lại lực lò xo đối nghịch.Khi áp suất tải này giảm, lò xo sẽ ​​di chuyển cần truyền động xuống dưới.Nếu áp suất tải không thành công, lò xo sẽ ​​buộc thân cây xuống vị trí cực kỳ hướng xuống.các thiết bị truyền động

cung cấp hành động đóng không thành công cho van đẩy xuống để đóng và hành động mở không thành công cho van đẩy xuống để mở.

667—Một bộ truyền động tác động ngược được sử dụng trên van thân trượt.Có các cỡ từ 30 đến 100 và 76.

667-4—Một bộ truyền động 667 có kích thước 70 và 87, được thiết kế với hành trình 102 mm (4 inch).
