Thông tin chi tiết sản phẩm:
|
| Tên: | Bộ điều chỉnh khí LPG R622-BCF của thương hiệu Fisher | kết thúc kết nối: | 1/2"NPT* 1/2"NPT |
|---|---|---|---|
| áp suất đầu vào: | 10psi | tầm xuân: | 9 đến 13 inch w.c/ 22 đến 32mbar |
| Kích thước lỗ: | 7/32" | Lưu lượng dòng chảy: | 30m³/giờ |
| Đăng kí: | Công nghiệp, Hàn cắt công nghiệp, Điều chỉnh gas LPG | Loại: | bộ điều chỉnh khí, hai giai đoạn, Bộ điều chỉnh Propane |
| Làm nổi bật: | van điều khiển lưu lượng fisher,bộ điều chỉnh chênh lệch áp suất Fisher,bộ điều chỉnh áp suất thấp Fisher r622 |
||

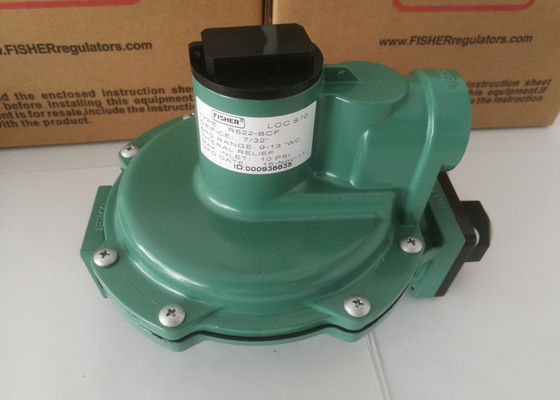

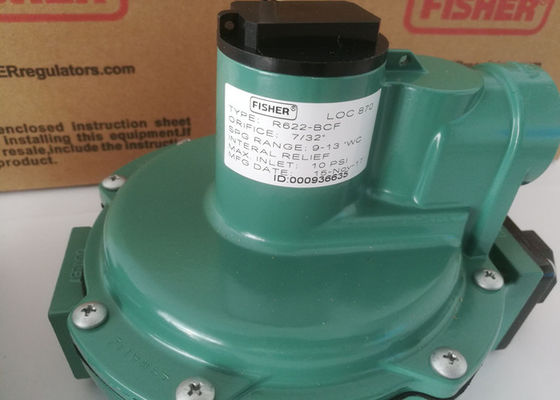

Bộ điều chỉnh khí áp suất thấp giai đoạn hai của thương hiệu Fisher R622
Áp suất thấp giai đoạn hai của Fisher R600 Series bộ điều chỉnh được liệt kê trong danh sách UL được thiết kế để giảm áp suất đầu ra từ bộ điều chỉnh cấp một trong các hệ thống lắp đặt trong nước.Loại R622 được thiết kế cho các ứng dụng gia đình Hai giai đoạn lên tới 1 400 000 BTU mỗi giờ / 15,8 SCMH.Loại R622 chứa một van xả hiệu suất cao và một lỗ thông hơi có màn chắn lớn 3/4 inch để hạn chế áp suất xuôi dòng xuống dưới 2 psig / 0,14 bar trong tình huống quá áp.
Bộ điều chỉnh cấp hai Fisher Type R622 được liệt kê trong danh sách UL được thiết kế để giảm áp suất đầu ra từ bộ điều chỉnh cấp một trong các ứng dụng lắp đặt trong nước, thương mại và công nghiệp.R622 được sử dụng trên khí tự nhiên, khí sản xuất hoặc khí LPG.
Đặc trưng
Thiết kế nhỏ gọn
Công suất cao
Màn hình đầu vào bảo vệ
cứu trợ nội bộ
Trọng lượng nhẹ
Vòi đo áp suất đầu vào và đầu ra
Tuổi thọ thay thế đề xuất 20 năm
thông số kỹ thuật
Loại R622 (tiêu chuẩn): Bộ điều chỉnh giai đoạn hai với thiết kế thân thẳng
Kích thước cơ thể và kiểu kết nối cuối
1/2" * 1/2"(DN 15* DN 15), NPT
Áp suất đầu vào tối đa
Hoạt động: 10 psig
Phạm vi áp suất đầu ra
9 đến 13 inch wc/ 22 đến 32mbar
Kích thước lỗ
Sê-ri R600 (Ngoại trừ Sê-ri R632A và R632E): 7/32 inch / 5,6 mm
Đăng ký áp suất
Nội bộ
Khả năng nhiệt độ
-20 đến 160°F (-29 đến 71°C)
| KHÔNG. | Mô hình | Loại | lỗ | Mùa xuân | Đặt áp suất | Kích thước đầu vào | Kích thước ổ cắm |
| 1 | R622-BCF | giai đoạn 2 | 32/7 | 9-13IN nhà vệ sinh | 11"WC | 1/2" | 1/2" |
| 2 | R622-BCC | giai đoạn 2 | 32/7 | WC 6-9IN | 7"WC | 1/2" | 1/2" |
| 3 | R622-BCG | giai đoạn 2 | 32/7 | WC 13-20IN | 14"WC | 1/2" | 1/2" |
| 4 | R622-CFF | giai đoạn 2 | 32/7 | 9-13IN nhà vệ sinh | 11"WC | 1/2" | 3/4" |
| 5 | R622-DFF | giai đoạn 2 | 32/7 | 9-13IN nhà vệ sinh | 11"WC | 3/4" | 3/4" |
| 6 | R622-DFG | giai đoạn 2 | 32/7 | WC 13-20IN | 14"WC | 3/4" | 3/4" |
Vị trí lắp đặt
Bộ điều chỉnh được lắp đặt phải được bảo vệ đầy đủ khỏi lưu lượng xe cộ và hư hỏng từ các nguồn bên ngoài khác.
• Lắp đặt bộ điều chỉnh với lỗ thông hơi hướng thẳng đứng xuống dưới, xem Hình 2. Nếu không thể lắp đặt lỗ thông hơi ở vị trí thẳng đứng hướng xuống dưới, bộ điều chỉnh phải được lắp đặt dưới một nắp bảo vệ riêng.Việc lắp đặt bộ điều chỉnh với lỗ thông hơi hướng xuống dưới cho phép thoát nước ngưng tụ, giảm thiểu sự xâm nhập của nước hoặc các mảnh vụn khác xâm nhập vào lỗ thông hơi và giảm thiểu tắc nghẽn lỗ thông hơi do kết tủa đóng băng.
• Không lắp đặt bộ điều chỉnh ở vị trí có thể tích tụ quá nhiều nước hoặc đóng băng, chẳng hạn như ngay bên dưới vòi phun nước, máng xối hoặc đường mái của tòa nhà.Ngay cả mũ trùm đầu bảo vệ cũng có thể không bảo vệ đầy đủ trong những trường hợp này.
• Lắp đặt bộ điều chỉnh sao cho khí thoát ra qua lỗ thông hơi hoặc cụm lỗ thông hơi cao hơn 3 feet / 0,91 mét theo chiều ngang từ bất kỳ cửa mở nào của tòa nhà dưới mức xả khí.
• Lắp bộ điều chỉnh đủ cao so với mặt đất ít nhất 18 inch / 45 cm - để tia nước mưa không thể đóng băng trong lỗ thông hơi.
Cơ quan quản lý chịu điều kiện tuyết dày
Một số hệ thống lắp đặt, chẳng hạn như ở những khu vực có tuyết rơi dày, có thể yêu cầu phải có mui xe hoặc vỏ bọc để bảo vệ bộ điều chỉnh khỏi tải tuyết và đóng băng lỗ thông hơi.
![]()
