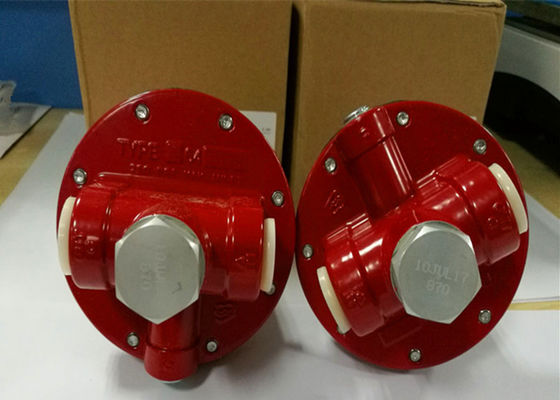

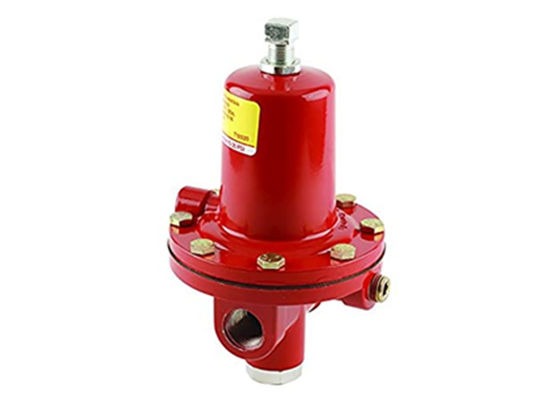

Mô hình 64-35 Bộ điều chỉnh khí LPG cao áp Fisher 64 Van giảm áp

Bộ điều chỉnh LPG áp suất cao Emerson American Fisher Model 64-35

64 Bộ điều chỉnh giảm áp

Bộ điều chỉnh propane áp suất cao có thể điều chỉnh 64 Series cung cấp nhiều dải áp suất khả dụng.Bộ điều chỉnh áp suất cao thường giảm áp suất bình chứa đến một áp suất trung gian để sử dụng bởi một bộ điều chỉnh khác.Chúng có thể được sử dụng như bộ điều chỉnh áp suất cao trên hệ thống phân phối khi được sử dụng cùng với bộ điều chỉnh hạ nguồn giai đoạn đầu.

Khi được trang bị van xả bên trong (Dòng 64SR), bộ điều chỉnh có thể được sử dụng làm bộ điều chỉnh giai đoạn cuối trên hệ thống áp suất cao.Nó cũng có thể được sử dụng như một bộ điều chỉnh giai đoạn đầu khi được đặt ở 10 psig / 0,69 bar trở xuống.

64 Series có màng bảo vệ màng Polytetrafluoroethylene (PTFE) đặc biệt làm cho nó phù hợp với amoniac khan (NH₃) Dịch vụ.Có thể sử dụng ổ cắm bên hông có đầu cắm và có đầu cắm FNPT 1/4 inch để lắp đặt đồng hồ đo áp suất hoặc van xả thủy tĩnh.

Bảng 1. Phạm vi áp suất đầu ra và lựa chọn lò xo

Đặc trưng

Tính linh hoạt

Kết nối bên thân

Bảo trì dễ dàng

UL được liệt kê

Thông số kỹ thuật

Kích thước cơ thể và kiểu kết nối cuối

Kết thúc: 1/2 inch NPT
Gauge Outlet: 1/4 inch NPT

Áp suất đầu vào tối đa
250psi /17,2Bar

Tầm xuân

5 ~ 35psig (0,34 ~ 2,41bar)

Đăng ký áp suất
Nội bộ

Khả năng nhiệt độ
-20º đến 150ºF / -29º đến 66ºC

Kiểu 64R có một van xả công suất thấp tích hợp.Thân van dựa vào một lỗ khoan trên tấm màng ngăn.Nếu áp suất giảm vượt quá áp suất cài đặt, màng ngăn sẽ nâng ra khỏi thân van để một lượng hạn chế áp suất dư thừa có thể chảy vào vỏ lò xo và chảy ra ngoài qua một lỗ thông hơi được che chắn.

Bộ điều chỉnh Fisher 64 Series cũng có sẵn với một tay quay.Có sẵn một tay quay tùy chọn để lắp bảng điều khiển.

1. Sử dụng nhân viên có trình độ chuyên môn khi lắp đặt, vận hành và bảo trì các bộ điều chỉnh này.Trước khi lắp đặt, kiểm tra xem có hư hỏng không.Đảm bảo rằng không có bất kỳ vật lạ nào trong bộ điều chỉnh và tất cả các đường ống và đường ống đều sạch sẽ và không bị cản trở.

2. Nếu lắp đặt bộ điều chỉnh ở vị trí bên ngoài, hãy hướng lỗ thông hơi của vỏ lò xo theo hướng đi xuống để bảo vệ nó khỏi bị cắm hoặc tránh tích tụ hơi ẩm, hóa chất ăn mòn hoặc các vật liệu lạ khác.Hướng thông hơi của vỏ lò xo có thể được thay đổi bằng cách xoay vỏ lò xo so với thân bộ điều chỉnh.

3. Lắp đặt bộ điều chỉnh sao cho dòng chảy từ kết nối IN đến OUT như được đánh dấu trên thân bộ điều chỉnh.

4. Để thông hơi từ xa vỏ lò xo, hãy tháo màn hình, nếu có, và kết nối ống hoặc ống NPT 1/4 inch với kết nối vỏ lò xo.Đường ống hoặc đường ống phải thông hơi vỏ lò xo đến một vị trí an toàn, càng ít khúc cua càng tốt và có một lỗ thông hơi được che chắn trên đầu ống xả có khả năng chống chịu thời tiết và luôn hướng xuống dưới.

5. Giống như hầu hết các bộ điều chỉnh, bộ điều chỉnh 64 Series có xếp hạng áp suất đầu ra thấp hơn xếp hạng áp suất đầu vào.Mặc dù các loại có giảm áp bên trong bao gồm bảo vệ quá áp hạ lưu có giới hạn, tất cả các loại có thể yêu cầu bảo vệ giảm áp bổ sung cho một số điều kiện vận hành nếu áp suất đầu vào thực tế có thể vượt quá định mức áp suất đầu ra của bộ điều chỉnh hoặc xếp hạng áp suất của bất kỳ thiết bị hạ lưu nào.Kiểm tra bộ điều chỉnh định kỳ và sau bất kỳ tình trạng quá áp nào.

6. Mỗi bộ điều chỉnh được thiết lập tại nhà máy cho cài đặt áp suất được chỉ định trong đơn đặt hàng.Nếu không có cài đặt nào được chỉ định, áp suất đầu ra được đặt tại nhà máy ở phần giữa của lò xo điều khiển.
