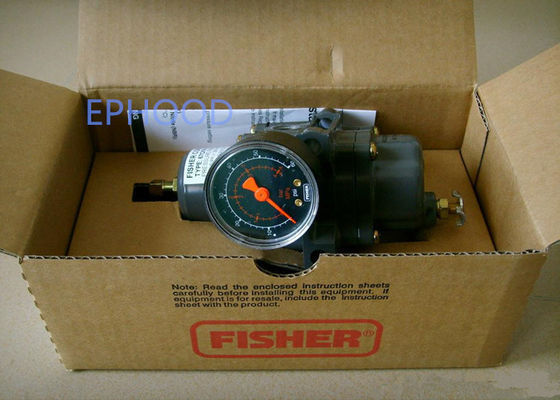

67CFR Cung cấp thiết bị Fisher Gas Regulator Fisher Pressure Control Valve Để giảm áp suất 67CFR-237

67CFR-237 Fisher Thiết bị điều chỉnh bộ lọc cung cấp

Fisher 67CFR:Các bộ điều chỉnh bộ lọc có van cứu trợ bên trong vớighế mềm để khép lại đáng tin cậy mà không bị rò rỉ rõ ràng.

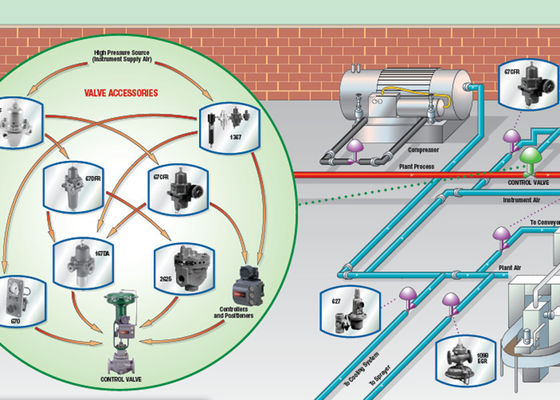

Fisher 67CFR-237 điều chỉnh trực tiếp hoạt động và điều chỉnh bộ lọc thường được sử dụng để cung cấp liên tục kiểm soát, giảm

áp suất cho các bộ điều khiển khí nén và điện khí nén và các dụng cụ khác.

Các ứng dụng khác bao gồm cung cấp áp suất giảm cho các chuck không khí, máy bay phun không khí và súng phun.

Các loại 67CFR-Filter Capabilities

Khu vực tự do:12 lần diện tích ống

Đánh giá micron:Bộ lọc polyethylene (Tiêu chuẩn): 5 micronBộ lọc sợi thủy tinh (tùy chọn):5 micronBộ lọc PVDF hoặc thép không gỉ

(Tự chọn):40 micron

Ventil thoát nước và vị trí lỗ thông thoát nước

Phân chỉnh với tiêu chuẩn đầu vào, các vị trí khác tùy chọn

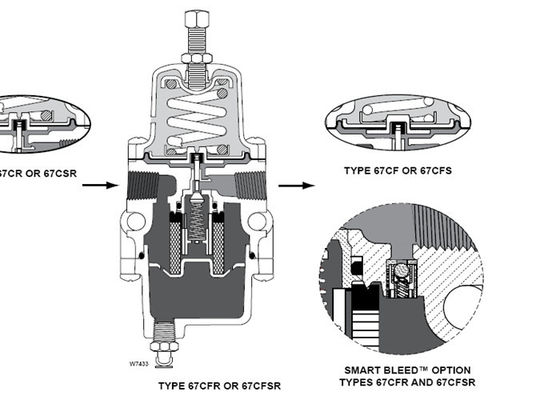

Nguyên tắc hoạt động

Áp lực hạ lưu được ghi nhận bên trong ở phía dưới của niêm mạc.

áp suất thiết lập, nút van được giữ vào lỗ và không có dòng chảy thông qua bộ điều chỉnh.

áp suất hạ thấp một chút cho phép mùa xuân mở rộng, di chuyển thân xuống và nút van ra khỏi lỗ.

Điều này cho phép dòng chảy thông qua bộ điều chỉnh.

Phương tiện cứu trợ bên trong (mô hình Fisher 67CFR)

Nếu vì một lý do nào đó, ngoài điều kiện hoạt động bình thường, áp suất hạ lưu vượt quá điểm thiết lập của bộ điều chỉnh, lực

tạo ra bởi áp lực hạ lưu sẽ nâng diaphragm cho đến khi diaphragm được nâng từ ghế trợ giúp.

van cứu trợ trên loại 67CFR là một nút thắt elastomer ngăn chặn rò rỉ không khí từ hạ lưu vào khí quyển

trong hoạt động bình thường, do đó bảo tồn không khí thực vật.

Các cấu hình có sẵn

Kích thước cơ thể và kiểu kết nối cuối
1/4" NPT

Áp suất đầu vào tối đa (định số cơ thể)
250 psig / 17,2 bar
Áp suất đầu ra
0-60 psi

Đăng ký áp suất
Nội bộ

Khả năng nhiệt độ
Với Nitrile (NBR):
Cụ thể:-20 đến 180 ° F / -29 đến 82 ° C
Với Gauges:-40 đến 180°F / -40 đến 82°C
