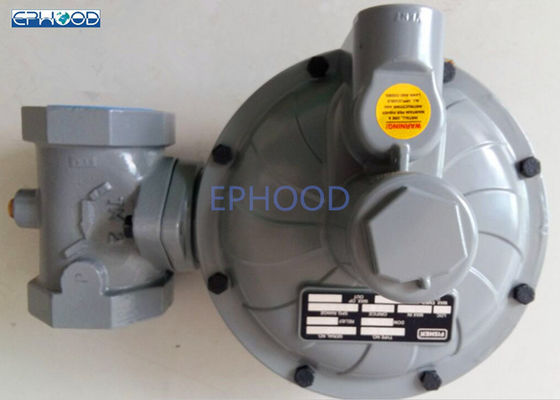

Bộ điều chỉnh điều khiển Fisher thương mại Tính linh hoạt cao Đa mục đích

Emerson Fisher CS400 Series Van giảm áp suất thương mại Bộ điều chỉnh khí
Bộ điều chỉnh lò xo, vận hành trực tiếp Dòng Fisher CS400 cung cấp các ứng dụng giảm áp cho các công trình thương mại và công nghiệp nhẹ.Tính linh hoạt này được cung cấp bởi nhiều kích thước thân và kết nối cuối, cài đặt áp suất đầu ra, kích thước lỗ thoát nước, cũng như tùy chọn đăng ký áp suất bên trong hoặc bên ngoài.Ngoài tính linh hoạt của ứng dụng, Dòng CS400 cung cấp nhiều tùy chọn bảo vệ quá áp để đáp ứng nhu cầu của bạn về các yêu cầu ứng dụng.

Đặc trưng
* Nhiều loại kích thước cơ thể và kết nối cuối
* Hệ số cố định / Hệ số đo áp suất (PFM) Khả năng chính xác
* Trường có thể chuyển đổi từ cảm biến bên trong sang cảm biến bên ngoài để xây dựng màn hình mở rộng
* Có sẵn trong vật liệu gang xám, gang dẻo và thép
* Chỉ các công cụ tiêu chuẩn cần thiết để điều chỉnh áp suất và loại bỏ lỗ thoát nước
* Dễ bảo trì

Thông số kỹ thuật
Vật liệu cơ thể, Kích thước và kiểu dáng kết nối cuối, Đánh giá áp suất
Gang xám, 1-1 / 2 ”NPT * 1-1 / 2” NPT và 2 ”NPT * 2” NPT
175psi / 12.1bar
Sắt dẻo, 1-1 / 2 ”NPT * 1-1 / 2” NPT và 2 ”NPT * 2” NPT
290psi / 20bar
Áp suất đầu vào tối đa
175 psig / 12,1 thanh,Xem Bảng 2
Dải áp suất đầu ra
Bộ điều chỉnh: Xem Bảng 5
Đăng ký áp suất
Nội bộ hoặc bên ngoài
Trọng lượng trung bình:Với thân ren
Loại CS400: 5 kg
Thông báo và thông tin về sự phù hợp của PED
Dòng sản phẩm CS400 phù hợp với Chỉ thị thiết bị áp lực PED 97/23 / EC. Ngoại lệ đối với tuyên bố trước đây là Loại CS403 chưa được chứng nhận phù hợp
với Chỉ thị PED.
Bộ điều chỉnh áp suất không yêu cầu bất kỳ phụ kiện an toàn bổ sung nào ở thượng nguồn để bảo vệ chống quá áp so với áp suất thiết kế PS của nó, khi trạm giảm áp ngược dòng có kích thước cho MIPd ngẫu nhiên tối đa ở hạ lưu <= 1,1 PS.
Nguyên lý hoạt động
Loại hoạt động của bộ điều chỉnh cơ sở CS400
Tham khảo Hình của Dòng sản phẩm Fisher CS400 Khi nhu cầu hạ nguồn giảm, áp suất dưới màng ngăn tăng lên.Áp suất này vượt qua cài đặt bộ điều chỉnh (được cài đặt bởi lò xo điều khiển bộ điều chỉnh).Thông qua hoạt động của cụm trụ đẩy, cần gạt và thân van, đĩa van di chuyển gần lỗ thoát khí và giảm lưu lượng khí.Nếu nhu cầu ở hạ lưu tăng, áp suất dưới màng ngăn giảm.Lực lò xo đẩy cụm trụ đẩy xuống dưới, đĩa van di chuyển ra khỏi lỗ và lưu lượng khí tăng xuống hạ lưu khi bộ điều chỉnh mở ra để phản ứng với áp suất giảm bên dưới màng ngăn.
Bộ điều chỉnh Loại CS400IR bao gồm một van xả bên trong để bảo vệ quá áp.Nếu áp suất hạ lưu vượt quá cài đặt bộ điều chỉnh từ 7 đến 28 inch wc / 17 đến 69 mbar (tùy thuộc vào lò xo chính được sử dụng), van xả sẽ mở ra và khí thừa được thoát ra ngoài qua lỗ thông hơi ổn định trong vỏ lò xo phía trên.
Hướng dẫn Cài đặt Chung
Trước khi cài đặt bộ điều chỉnh,

• Kiểm tra hư hỏng có thể xảy ra trong quá trình vận chuyển.
• Kiểm tra và loại bỏ bất kỳ bụi bẩn hoặc vật liệu lạ nào có thể tích tụ trong cơ quan quản lý.
• Thổi sạch các mảnh vụn, chất bẩn hoặc đồng sunfat trong ống đồng và đường ống.
• Bôi hợp chất ống vào các ren nam của ống trước khi lắp bộ điều chỉnh.
• Đảm bảo dòng khí đi qua bộ điều chỉnh cùng chiều với mũi tên trên thân bình.Các kết nối “Đầu vào” và “Đầu ra” được đánh dấu rõ ràng.
• Khi thiết kế một trạm giảm áp sử dụng bộ điều chỉnh Sê-ri CS400, hãy phân tích xem cần tính đến ảnh hưởng của gió, tuyết và nhiệt độ để tránh tải và chuyển động không cần thiết đến các mặt bích của thiết bị.

Vị trí lắp đặt
Bộ điều chỉnh đã lắp đặt phải được bảo vệ thích hợp khỏi lưu lượng xe cộ và thiệt hại từ các nguồn bên ngoài khác.

Bảng 5. Dải áp suất đầu ra
