Thông tin chi tiết sản phẩm:
|
| Kích thước: | DN125 | Sức ép: | 150lb |
|---|---|---|---|
| Kiểu kết nối: | Chủ đề | Body / Bonnet: | WCB, LCC, LCB, CF8, CF8M, CF3M |

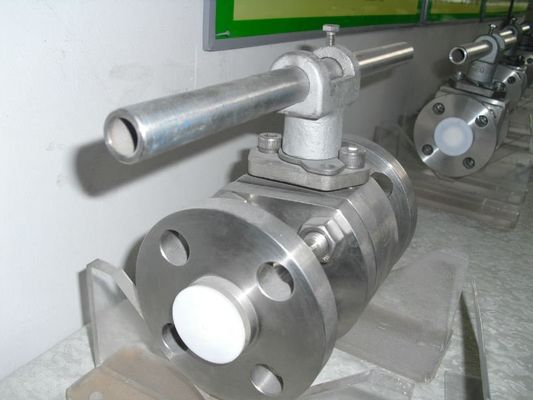

| Bóng / Thân cây: | 316,316L, 304 | Tên: | SUFA Van bi bằng thép không gỉ nổi SUFA Dòng TA Van bi nổi có mặt bích |
| Làm nổi bật: | van bi gắn trunnion,van bi ren inox |
||
Tính linh hoạt, hiệu suất và độ tin cậy với chi phí hợp lý. Van đa năng này cung cấp các tùy chọn chỗ ngồi khác nhau để phù hợp với các yêu cầu dịch vụ cụ thể.Nó sử dụng thiết kế môi lửa nâng lên thực hiện hai chức năng quan trọng, trước hết nó hoạt động như một ghế dự phòng bằng kim loại, đáp ứng API 607 thông qua các yêu cầu rò rỉ, thứ hai, nó bảo vệ ID của ghế chính khỏi mài mòn và dòng chảy lạnh của ghế.
Tính năng của van TA dòng tuân thủ các yêu cầu API 607, API 6D và Nace MR-01-075.
| Vật liệu bộ phận chính | |
| Tên bộ phận | Vật liệu |
| Body / Bonnet | WCB, LCC, LCB, CF8, CF8M, CF3M |
| Bóng / Thân cây | 316,316L, 304 |
| Ghế | PTFE / PEEK |
Van bi nổi có mặt bích cuối dòng TA Đặc điểm thiết kế chung
1. đóng gói thân cây an toàn chống cháy có thể điều chỉnh
2. Môi trường lửa được gia công cơ khí như ghế dự phòng meta có khả năng chống cháy tuyệt vời
3. chống thổi ra thân cây
4. thiết bị chống tĩnh điện
5. Tắt hai chiều được đánh giá đầy đủ
6. tay cầm có thể khóa tùy chọn
7. miếng đệm vết thương miệng, ngăn chặn rò rỉ bên ngoài
8. dịch vụ cuối cùng được đánh giá đầy đủ
| KHÔNG. | Sự miêu tả | Vật liệu | KHÔNG. | Sự miêu tả | Vật liệu |
| 1 | Ghế mùa xuân | 17-7PH / Inconel X-750Viton | 20 | Vòng bi lực đẩy thân | PTFE đầy carbon |
| 2 | Dấu ghế | Viton, Buna N | 21 | Con dấu đầu nối | Viton, Buna N |
| 3 | Người giữ chỗ ngồi | CS W / ENP, F316 | 22 | Chớp | ASTM A 193-B7 |
| 4 | Chèn ghế | Nylon, PEEK | 23 | Dấu thân | Viton, Buna N |
| 5 | Pin Trunnion | Thép carbon | 24,32 | Stud | ASTM A 193-B7 |
| 6 | Trunnion Stud | ASTM A193-B7 | 25 | Con dấu trên cùng của thân | PTFE, Graphite |
| 7 | Trunnion | Thép carbon | 26 | Chìa khóa | Thép carbon |
| số 8 | Khối Trunnion | Thép carbon | 27,38 | Tiêm khớp | Thép carbon, F316 |
| 9 | Ống nước rò rỉ | Thép carbon | 28 | Stud | ASTM A193-B7 |
| 10 | Ống nước rò rỉ | Viton, Buna N | 29 | Chỉ báo | AISI 304 |
| 11 | Cơ thể người | Thép carbon | 30 | Thân cây | CSW / ENP, F316 |
| 12,19 | Vòng bi Trunnion | Epoxy W / PTFE Lót | 31 | Ốc lắp cáp | Thép carbon |
| 13 | Dấu cơ thể | 316SS / Grafoil, Viton | 33 | Ca bô | Thép carbon |
| 14,15 | Bu lông / đai ốc | B7 / 2H, B7M2HM | 32 | Xử lý | DI, CS |
| 16 | Vòng bi lực đẩy | PTFE đầy carbon | 35 | Người vận hành bánh răng | DIor, HOẶC CS.Case |
| 17 | Bộ chuyển đổi | Thép carbon | 36 | Tên nơi | AISI 304 |
| 18 | Quả bóng | CS W / ENP, F316 | 37 | Đinh tán | AISI 304 |
