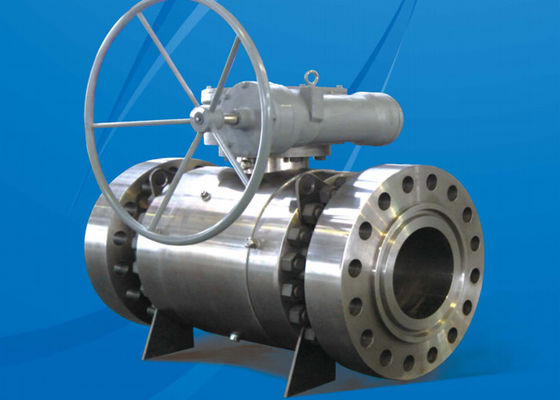

Thông tin chi tiết sản phẩm:
|
| tên: | Van bi gắn trục bằng thép không gỉ | Áp lực: | lớp600 |
|---|---|---|---|
| Loại kết nối: | mặt bích | Thân/Nắp ca-pô: | WCB,LCC,LCB,CF8,CF8M,CF3M |
| bóng/thân cây: | 316, 316L,304,A105 | Kích thước kết nối: | 18"(DN450) |
| Xử lý: | Hộp bánh răng côn sâu | cách kết nối: | Có thể là miếng kẹp và Tri kẹp |
| Làm nổi bật: | Van bi 316 ss,van bi gắn trunnion |
||
Tính năng van hình bóng gắn trên trunnion: một dòng sản phẩm đầy đủ với van từ 2"-42",
Các lớp ANSI 150LB - 2500LB, thép rèn đinh hoặc tất cả các cơ thể hàn, trunnion gắn chặt
Thiết kế khối cho mô-men xoắn hoạt động thấp, tính năng niêm phong ghế phụ.
được cung cấp với ghế tự thả hoặc kín piston đôi tùy chọn.
Mỗi van đáp ứng, API-6D, API 6FA và Nace yêu cầu.
mở rộng, động cơ, con đường ống và lớp phủ chuyên dụng.
Các van hình quả gắn trên bánh xe trunnion đáp ứng tất cả các yêu cầu của API 6D cũng như các mã thiết kế khác;
Độ dày tường tối thiểu phù hợp với ASME B16.34. van thường được cung cấp với tay cầm, hộp số,
Động lực hoặc trục trần theo yêu cầu của khách hàng
Thiết kế & Tiêu chuẩn sản xuất:API 608, API 6D, ASME B16.34,
Mặt đối mặt:ASME B16.10,API 6D,DIN 3202
Kích thước kết nối sườn:ASME B16.5, ASME B16.47, DIN 25432550, ASME B16.25
Kích thước hàn mông:ASME B16.25.
Xét nghiệm và kiểm tra: API 6D, API 598
Danh sách các bộ phận vật liệu tiêu chuẩn
| Không. | Mô tả | Vật liệu | Không. | Mô tả | Vật liệu |
| 1 | Ống ghế | 17-7PH/Inconel X-750Viton | 20 | Đang đẩy thân | PTFE chứa carbon |
| 2 | Nhãn ghế | Viton, Buna N | 21 | Nhãn kết nối | Viton, Buna N |
| 3 | Chốt ghế ngồi | C.S. W/ENP, F316 | 22 | Bolt | ASTM A 193-B7 |
| 4 | Chèn ghế | Nylon, PEEK | 23 | Nhãn thân | Viton, Buna N |
| 5 | Trunnion Pin | Thép carbon | 24,32 | Chân ngựa | ASTM A 193-B7 |
| 6 | Trunnion Stud | ASTM A193-B7 | 25 | Nhãn trên thân | PTFE, Graphite |
| 7 | Trunnion | Thép carbon | 26 | Chìa khóa | Thép carbon |
| 8 | Trunnion Block | Thép carbon | 27,38 | Thiết bị tiêm | Thép carbon, F316 |
| 9 | Valve chảy máu | Thép carbon | 28 | Chân ngựa | ASTM A193-B7 |
| 10 | Valve chảy máu | Viton, Buna N | 29 | Chỉ số | AISI 304 |
| 11 | Cơ thể | Thép carbon | 30 | Cây | C.S.W/ENP, F316 |
| 12,19 | Lối đệm trunnion | Epoxy W / PTFE lót | 31 | Tinh tuyến | Thép carbon |
| 13 | Nhãn xác | 316SS/Grafoil, Viton | 33 | Nắp xe | Thép carbon |
| 14,15 | Vít/Nuts | B7/2H, B7M2HM | 32 | Chọn tay cầm | DI, C.S |
| 16 | Đang đẩy quả bóng | PTFE chứa carbon | 35 | Người vận hành thiết bị | CS.Case |
| 17 | Bộ điều chỉnh | Thép carbon | 36 | Danh hiệu | AISI 304 |
| 18 | Quả bóng | C. S. W/ENP, F316 | 37 | Chúi | AISI 304 |
