Thông tin chi tiết sản phẩm:
|
| Kích thước: | DN125 | Sức ép: | 150lb |
|---|---|---|---|
| Kiểu kết nối: | Chủ đề | Body / Bonnet: | WCB, LCC, LCB, CF8, CF8M, CF3M |

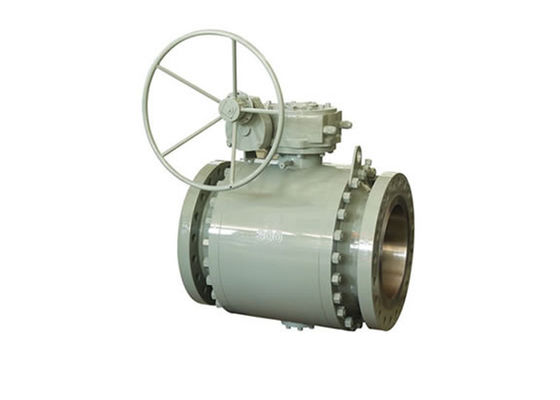

| Bóng / Thân cây: | 316,316L, 304 | Tên: | Van bi gắn Trunnion 14 '' - 24 '' HE Series |
| Làm nổi bật: | van bi gắn trunnion,van bi ren inox |
||
Van bi gắn trunnion có tính năng: một sản phẩm dòng đầy đủ cung cấp với các van từ 2 "-42", ANSI lớp 150LB - 2500LB, bắt vít bằng thép rèn hoặc toàn bộ thân được hàn, thiết kế khối trunnion khớp nối đóng cho mô-men xoắn hoạt động thấp, tính năng đệm lót ghế thứ cấp. Van Kojo API-6D được cung cấp với ghế tự giảm áp hoặc niêm phong piston kép tùy chọn.Các hợp chất ghế đặc biệt cũng có sẵn.Mỗi van đáp ứng các yêu cầu API-6D, API 6FA và Nace.Các tùy chọn bao gồm phần mở rộng thân, bộ truyền động, ống pô và lớp phủ chuyên dụng.
Van bi gắn trục đáp ứng tất cả các yêu cầu của API 6D cũng như các mã thiết kế khác; Độ dày thành tối thiểu tuân theo ASME B16.34.Van thường được cung cấp với đòn bẩy, hộp số, thiết bị truyền động hoặc trục trần theo yêu cầu của khách hàng
Tiêu chuẩn thiết kế & sản xuất: API 608, API 6D, ASME B16.34,
Mặt đối mặt: ASME B16.10, API 6D, DIN 3202
Kích thước kết nối mặt bích: ASME B16.5, ASME B16.47, DIN 2543 ～ 2550, ASME B16.25
Kích thước hàn mông: ASME B16.25.
Kiểm tra và kiểm tra: API 6D, API 598
Danh sách các bộ phận vật liệu tiêu chuẩn
| KHÔNG. | Sự miêu tả | Vật liệu | KHÔNG. | Sự miêu tả | Vật liệu |
| 1 | Ghế mùa xuân | 17-7PH / Inconel X-750Viton | 20 | Vòng bi lực đẩy thân | PTFE đầy carbon |
| 2 | Dấu ghế | Viton, Buna N | 21 | Con dấu đầu nối | Viton, Buna N |
| 3 | Người giữ chỗ ngồi | CS W / ENP, F316 | 22 | Chớp | ASTM A 193-B7 |
| 4 | Chèn ghế | Nylon, PEEK | 23 | Dấu thân | Viton, Buna N |
| 5 | Pin Trunnion | Thép carbon | 24,32 | Stud | ASTM A 193-B7 |
| 6 | Trunnion Stud | ASTM A193-B7 | 25 | Con dấu trên cùng của thân | PTFE, Graphite |
| 7 | Trunnion | Thép carbon | 26 | Chìa khóa | Thép carbon |
| số 8 | Khối Trunnion | Thép carbon | 27,38 | Tiêm khớp | Thép carbon, F316 |
| 9 | Ống nước rò rỉ | Thép carbon | 28 | Stud | ASTM A193-B7 |
| 10 | Ống nước rò rỉ | Viton, Buna N | 29 | Chỉ báo | AISI 304 |
| 11 | Cơ thể người | Thép carbon | 30 | Thân cây | CSW / ENP, F316 |
| 12,19 | Vòng bi Trunnion | Epoxy W / PTFE Lót | 31 | Ốc lắp cáp | Thép carbon |
| 13 | Dấu cơ thể | 316SS / Grafoil, Viton | 33 | Ca bô | Thép carbon |
| 14,15 | Bu lông / đai ốc | B7 / 2H, B7M2HM | 32 | Xử lý | DI, CS |
| 16 | Vòng bi lực đẩy | PTFE đầy carbon | 35 | Người vận hành bánh răng | DIor, HOẶC CS.Case |
| 17 | Bộ chuyển đổi | Thép carbon | 36 | Tên nơi | AISI 304 |
| 18 | Quả bóng | CS W / ENP, F316 | 37 | Đinh tán | AISI 304 |
