Bộ điều chỉnh khí bằng sắt dẻo dai Fisher 627 Bộ điều chỉnh áp suất khí kiểu mẫu 250PSI Đầu vào

Mô tả

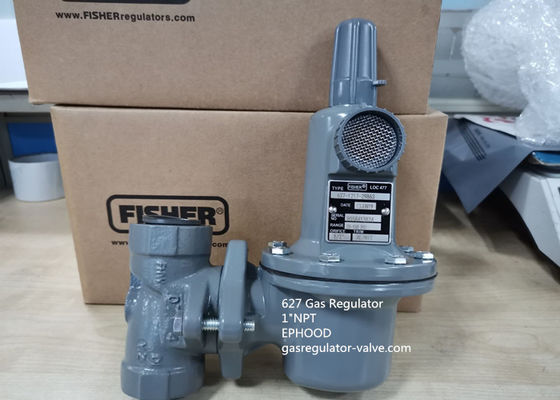

Các bộ điều chỉnh giảm áp suất tự động Fisher 627 (Hình 1) dành cho các hệ thống áp suất cao và thấp.

Các bộ điều chỉnh Fisher 627 có thể được sử dụng với khí tự nhiên, không khí hoặc nhiều loại khí khác.

khác nhau tùy theo cấu trúc.

1NPT của Fisher 627 mô hình phổ biến:

627-1217-29855, Kích thước kết nối 1 ′′NPT, lỗ 1/2 ", Ranh giới đầu ra 5-20psi, đầu vào tối đa 250psi.

627-1217-29858, Kích thước kết nối 1 ′′ NPT, lỗ 1/2 ", Ranh giới đầu ra 15-40psi, đầu vào tối đa 300psi.

627-1217-29860, Kích thước kết nối 1 ′′ NPT, lỗ 1/2 ", Ranh giới đầu ra 35-80psi, đầu vào tối đa 750psi.

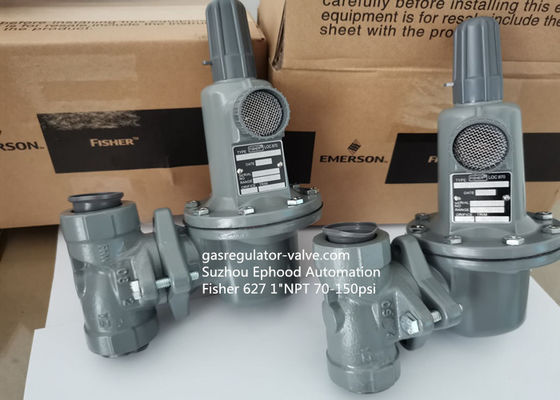

627-1217-29863, Kích thước kết nối 1 ¢NPT, lỗ 1/2 ", Dải đầu ra 70-150psi, đầu vào tối đa 750psi.

Bảng 1. áp suất đầu vào tối đa, phạm vi áp suất đầu ra

Fisher Rosemount

Fisher làm 627 khí điều chỉnh

Emerson Fisher 627 điều chỉnh

Đặc điểm

Van cứu trợ bên trong

Chỉ số hoạt động cứu trợ

Dễ bảo trì

Khả năng thích nghi cài đặt

Ứng dụng linh hoạt

Chống biến đổi

Phạm vi rộng của khả năng dòng chảy

Thông số kỹ thuật

1  Kết nối cuối NPT: 627-496,627-497,627-498,627-499

2NPT kết nối cuối: 627-576,627-577,627-578,627-579

Các công trình có sẵn

Loại 627:Máy điều chỉnh giảm áp tự động được trang bị ống pitot cho dung lượng điều chỉnh lớn hơn (Hình 7).

Loại 627R:Loại 627 với nhẹ nhõm bên trong và với cổ họng mở (Hình 8).

Loại 627M:Loại 627 với một niêm phong thân giữa áp suất đầu ra của cơ thể và vỏ âm hộ. áp suất được đo dưới âm hộ thông qua kết nối dây điều khiển hạ lưu NPT 1/4 inch (Hình 9).

Loại 627MR:Loại 627M với nhẹ nhõm bên trong (Hình 10).

Loại 627H:Loại 627 với giới hạn khẩu khẩu phần để cung cấp áp suất đầu ra cao hơn (Hình 11).

Loại 627HM:Loại 627H với niêm phong thân giữa áp suất đầu ra cơ thể và vỏ âm hộ. áp suất được đo dưới âm hộ thông qua hai kết nối dây điều khiển hạ lưu 1/4 inch NPT (Hình 12).

Kích thước kết nối END

1 inch và 2 inch

Kết thúc phong cách kết nối

1 inch hoặc 2 inch kích thước cơ thể:NPT

Kích thước thân xe 1 inch hoặc 2 inch (DN 25 hoặc DN 50):Lớp ANSI 300 hoặc 600 RF

Áp suất đầu vào tối đa(1)(Bản xếp hạng cơ thể)

2000 psig (138 bar) cho thép NPT, 1480 psig

(102 bar) cho thép RF flanged, hoặc 1000 psig (69 bar) cho sắt dẻo

Đánh giá áp suất đầu vào đĩa van tối đa(1)

2000 psig (138 bar) cho đĩa nylon hoặc 1000 psig

(69 bar) cho đĩa nitrile

Đăng ký áp suất
Loại 627, 627H hoặc 627R: Nội bộ

Cài đặt

Hoạt động của bộ điều chỉnh trong phạm vi cấp phép không loại trừ khả năng bị hư hỏng do các mảnh vỡ trong đường dây hoặc từ các nguồn bên ngoài.

Một bộ điều chỉnh nên được kiểm tra cho hư hỏng định kỳ và sau khi bất kỳ tình trạng áp suất quá mức.

Các bộ điều chỉnh có chỉ số áp suất đầu ra thấp hơn so với chỉ số áp suất đầu vào của họ.

thiết bị phải được cung cấp bởi người sử dụng cho các loại 627, 627H, 627M, và 627HM điều chỉnh nếu áp suất đầu vào có thể vượt quá

Đánh giá áp suất đầu ra, vì các bộ điều chỉnh này không có giải phóng bên trong.

Thiết bị điều chỉnh loại 627R cung cấp giải phóng bên trong hạn chế tổng áp suất ra ngoài tích lũy so với thiết lập.

áp suất đầu ra tổng thể. giải phóng nội bộ này có thể là đủ cho các ứng dụng, nếu không cung cấp giải phóng áp suất bổ sung hoặc một

Thiết bị giới hạn áp suất ở hạ lưu.

Cảnh báo

Trong dịch vụ khí nguy hiểm hoặc dễ cháy, khí được tháo ra có thể tích tụ

và gây thương tích cá nhân, tử vong, hoặc thiệt hại tài sản do hỏa hoạn hoặc nổ.

đến một vị trí xa xôi, an toàn, cách xa các ống hút không khí hoặc bất kỳ khu vực nguy hiểm nào.

chống lại ngưng tụ hoặc tắc nghẽn.
