| Nguồn gốc: | Lắp ráp tại Trung Quốc |
| Hàng hiệu: | Fisher |
| Số mô hình: | HSR-CHGBLYN |
| Số lượng đặt hàng tối thiểu: | đàm phán |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | 1 bộ đóng gói trong một thùng, kích thước mỗi thùng là 22 * 15,5 * 15,5cm, 2,2kg mỗi cái. |
| Thời gian giao hàng: | 3-8 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 1000 bộ mỗi tháng |
| Tên: | Bộ điều chỉnh khí áp HSR-CHGBLYN | Kết thúc kết nối: | 1 "NPT |
|---|---|---|---|
| Áp suất đầu vào tối đa: | 8.6bar | Tầm xuân: | 12,5-20 "WC (31 đến 50 mbar) |
| Kích thước lỗ: | 1/2 " | Vật liệu cơ thể: | Gang thép |
| Làm nổi bật: | van điều khiển lưu lượng của ngư dân,bộ điều chỉnh áp suất chênh lệch của ngư dân |
||

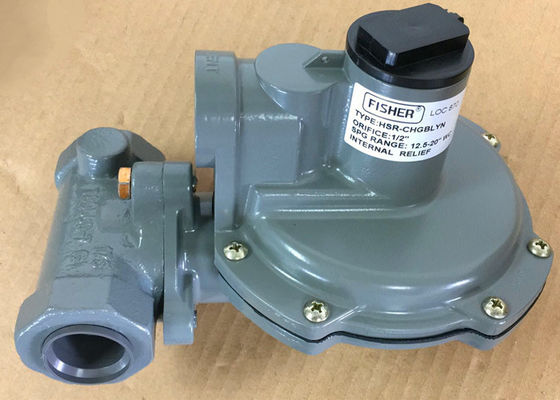

Bộ điều chỉnh giảm áp suất kiểu Fisher HSR-CHGBLYN Sử dụng cho đầu đốt bằng gas
Bộ điều chỉnh giảm áp suất lò xo, vận hành trực tiếp HSR của USA Fisher Brand cung cấp khả năng kiểm soát trong các ứng dụng dân dụng, thương mại và công nghiệp đối với khí tự nhiên, sản xuất hoặc hóa lỏng.Bất kỳ áp suất đầu ra nào vượt qua điểm bắt đầu xả của lò xo van xả không thể điều chỉnh sẽ di chuyển màng ngăn khỏi chân van xả, cho phép áp suất dư thừa thoát ra. Bộ điều chỉnh đáp ứng ANSI B109.4 / CGA 6.18.
Đặc trưng
Cơ quan góc
Globe Bodies
Công suất cao
Thiết kế nhỏ gọn
Cứu trợ nội bộ dung lượng cao
Đáp ứng hoặc Vượt quá Yêu cầu ANSI B109.4 / CGA 6.18
Hệ số cố định / Độ chính xác PFM
Kích thước cơ thể và kiểu kết nối cuối
1 x 1 inch, NPT Globe Body
Áp suất đầu vào cho phép
Khẩn cấp: 150 psig / 10,3 bar
Áp suất hoạt động tối đa: 125 psig / 8,6 bar
Áp suất đầu ra cho phép
Khẩn cấp (Vỏ bọc): 25 psig / 1,7 bar
Áp suất hoạt động tối đa để tránh hư hỏng các bộ phận bên trong: chênh lệch 3 psi / 0,21 bar so với cài đặt áp suất đầu ra
Áp suất đầu ra
1,25 đến 2,2psi / 0,09 đến 0,15bar
Phạm vi áp suất đầu ra của bộ điều chỉnh áp suất HSR của ngư dân
4 đến 6 inch wc (10 đến 15 mbar)
6 đến 8 inch wc (15 đến 20 mbar)
8 đến 10 inch wc (20 đến 25 mbar
10 đến 12,5 inch wc (25 đến 31mbar)
12,5 đến 20-inch wc (31 đến 50 mbar)
20 đến 35 inch wc (50 đến 87 mbar)
1,25 đến 2,2 psig (0,09 đến 0,15 bar)
Đăng ký áp suất
Nội bộ
Khả năng nhiệt độ
-20 đến 160 ° F / -29 đến 71 ° C
Bảng 1. Áp suất đầu vào hoạt động tối đa
| KÍCH THƯỚC ORIFICE | RỘNG MỞ Cg | ÁP SUẤT ĐẦU VÀO VẬN HÀNH TỐI ĐA ĐỂ CÓ ĐƯỢC | |||||
| THỰC HIỆN ĐIỀU CHỈNH TỐT | |||||||
| Inch | mm | ĐỂ CÓ KÍCH THƯỚC TIN CẬY | psig | quán ba | |||
| 1/8 | 3.2 | 12,5 | 125 | 8.6 | |||
| 16/3 | 4.8 | 28,2 | 100 | 6.9 | |||
| 1/4 | 6.4 | 50 | 60 | 4.1 | |||
| 3/8 | 9.5 | 105 | 30 | 2.1 | |||
| 1/2 | 13 | 185 | 20 | 1,4 | |||
Bảng 2. Phạm vi áp suất đầu ra
| BIẾN ĐỔI ÁP SUẤT ĐẦU RA | MÙA XUÂN | ĐƯỜNG KÍNH DÂY XUÂN | XUÂN CHIỀU DÀI MIỄN PHÍ | ||||
| MÀU SẮC | Inch | mm | Inch | mm | |||
| 4 đến 6 "wc / 10 đến 15 mbar | quả cam | 0,062 | 1.57 | 3,40 | 86.4 | ||
| 6 đến 8 "wc / 15 đến 20 mbar | Màu vàng | 0,067 | 1,70 | 3,61 | 91.4 | ||
| 8 đến 10 "wc / 20 đến 25 mbar | Màu đen | 0,067 | 1,70 | 3,71 | 94.0 | ||
| 10 đến 12,5 "wc / 25 đến 31 mbar | Bạc | 0,072 | 1.83 | 4,10 | 104 | ||
| 12,5 đến 20 "wc / 31 đến 50 mbar | xám | 0,080 | 2,03 | 3,60 | 91.4 | ||
| 20 đến 35 "wc / 50 đến 87 mbar | Hồng | 0,093 | 2,36 | 3.52 | 88,9 | ||
| 1,25 đến 2,2 psig / 0,09 đến 0,15 bar | Xanh lam nhạt | 0,105 | 2,67 | 3,66 | 94.0 | ||
Bảng 3. Hiệu suất cứu trợ
| KÍCH THƯỚC ORIFICE | ÁP SUẤT ĐẦU VÀO CHO PHÉP TỐI ĐA NẾU ÁP SUẤT ĐẦU RA | ||||||||
| ĐƯỢC GIÚP TẠI HOẶC BÊN DƯỚI 2 psig / 140 mbar | |||||||||
| Inch | mm | psig | quán ba | ||||||
| 1/8 | 3.2 | 125 | 8.6 | ||||||
| 16/3 | 4.8 | 65 | 4,5 | ||||||
| 1/4 | 6.4 | 30 | 2.1 | ||||||
| 3/8 | 9.5 | 10 | 0,69 | ||||||
| 1/2 | 13 | 7 | 0,48 | ||||||
| 1. Thử nghiệm hiệu suất giảm nhẹ phù hợp với ANSI B109.4 và CGA 6.18, với bộ điều chỉnh được đặt ở 7 inch wc / 17 mbar, ngắt kết nối thân và được thông gió trực tiếp ra môi trường bằng 3/4 hoặc 1 inch / Lỗ thông hơi 19 hoặc 25 mm. | |||||||||
