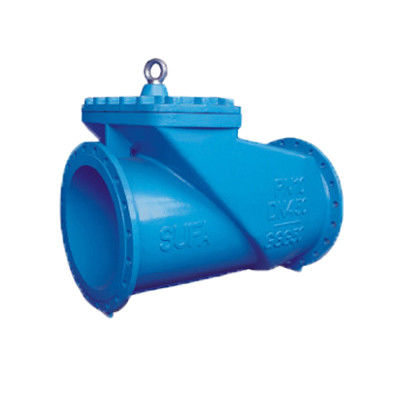

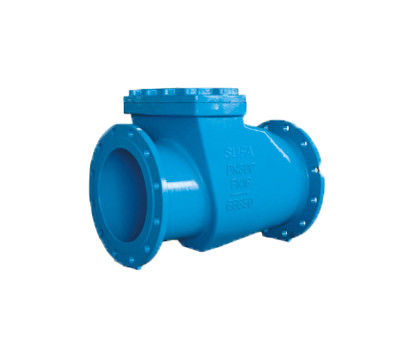

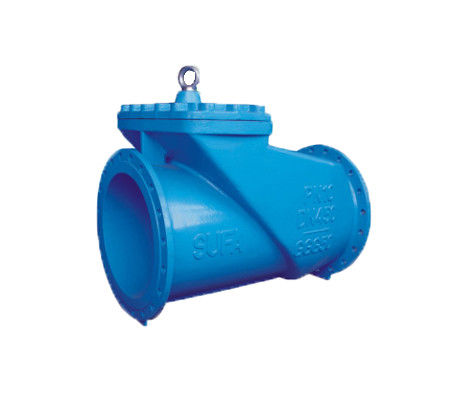

Van kiểm tra xoay bằng thép không gỉ cao su cho nước và hơi dầu

Hiệu suất đảm bảo

Tổng quan:

o Van một chiều xoay được áp dụng cho các đường ống nằm ngang hoặc đường ống thẳng đứng trong đó dòng chảy trung bình chạy ngược lên, Dòng chảy ngược được dừng lại một cách hiệu quả.Đĩa của van một chiều giảm chấn và xoay được nối với hai mức dầu ẩm nằm bên ngoài van.Lt có thể kiểm soát tốc độ và thời gian đóng van, đảm bảo an toàn cho thiết bị. Van có thể được sử dụng rộng rãi trong hệ thống cấp thoát nước.

Thiết kế chuyên nghiệp:

o Để giữ độ tinh khiết trung bình, đĩa được bao phủ bởi cao su. Các loại vải lốp gia cường và vải kim loại mềm được chèn vào để tăng tuổi thọ hoạt động của đĩa.

O Đĩa so với phương thẳng đứng một độ nhất định khi

nó được đóng lại. lỗ của thân và đĩa có hình elip, kênh của van là trực tiếp.Thiên thần đóng nhỏ hơn, đảm bảo an toàn cho thiết bị khi môi chất đang chảy ngược lại.Khoảng trống cho phép đạt được diện tích tối đa của phần dòng chảy.

o Giới hạn mở hợp lý và không gian khoang cho phép đạt được diện tích tối đa của phần dòng chảy.Sức cản dòng chảy tương đối nhỏ và thông số van Cv được cải thiện

0 Đĩa này được phun bằng thép không gỉ và được lưu hóa bằng cao su có bề mặt làm kín kép.Đó là độ tin cậy cho con dấu hoàn toàn của van. Đây là một loại con dấu tiên tiến nhất hiện nay trên thế giới,

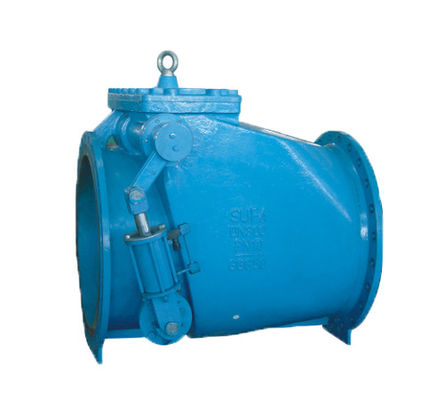

O Van được đóng mở bằng dầu giảm chấn.Thiết bị dầu sử dụng hai cấp độ và kiểm soát độ ẩm.Khi đĩa ở xa bề mặt làm kín, dầu chảy qua các đường ống kép, đóng nhanh;Khi đến gần bề mặt làm kín, dầu chảy qua đường ống đơn, đóng chậm.Nó có thể tránh tác động của đĩa vào bề mặt làm kín, tăng độ bền của van.

O Dầu thiết kế hợp lý, Không bình đẳng bên trong tường giữ sự.Vòng đệm O "di chuyển qua lại trong bình dầu một cách hoàn toàn Tốc độ đóng và mở van có thể được điều khiển bằng cách điều chỉnh van kim.

Đặc điểm ăn mòn tuyệt vời:

o Bên trong và bên ngoài của cơ thể.che.đĩa.kết nối thân, cần điều khiển và thân của lớp phủ nhựa epoxy bình dầu

Các nguyên tắc vệ sinh đáng tin cậy:

o nhựa epoxy và cao su tuân theo tiêu chuẩn vệ sinh GB / T17219-1998.

o Ứng dụng phù hợp:

O Hệ thống cấp nước, hệ thống thoát nước và hệ thống sưởi

o Cấp nước sạch, các lĩnh vực công nghiệp.

DN50-DN1000 Van một chiều bằng thép không gỉ thương hiệu SUFA có mặt bích

Tiêu chuẩn thiết kế: AWWA A508

Mặt bích: GB / T17241.6- 1998 neq DIN2501

Kích thước mặt đối mặt: IS05752-1982 (E) Sê-ri cơ bản 10neq GB12221

Tiêu chuẩn kiểm tra: JB / T 9092-1999

Nhiệt độ làm việc: NBR <80C;EPDM <120C;FPM <160C

Đặc điểm kỹ thuật :

Các thành phần chính và vật liệu của chúng:

Đặc điểm kỹ thuật :
