Thông tin chi tiết sản phẩm:
|
| Tên: | Van điện từ Rexroth Van điều khiển hướng tỷ lệ 4WREE 6E16-24G24K31-A1V-655 | Vật chất: | Vật đúc |
|---|---|---|---|
| Kích thước cổng: | 6 mm | Áp suất hoạt động tối đa: | Thanh 315 |
| Độ nhạy đáp ứng: | ≤ 0,05% | Lưu lượng danh nghĩa tại chênh lệch áp suất van: | 16 l / phút |
| Điện áp cung cấp: | 24 VDC | Cài đặt: | tùy chọn, tốt nhất là theo chiều ngang |
| Cân nặng: | 6,3kg | ||
| Làm nổi bật: | van điều khiển hướng tỷ lệ rexroth,van điện từ khí nén rexroth |
||

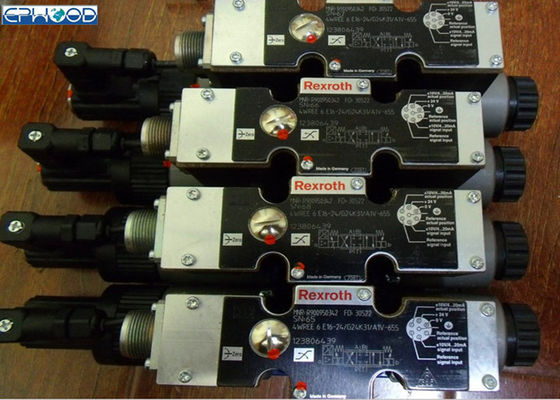

Van điện từ Rexroth Van điều khiển hướng tỷ lệ 4WREE 6E16-24G24K31-A1V-655

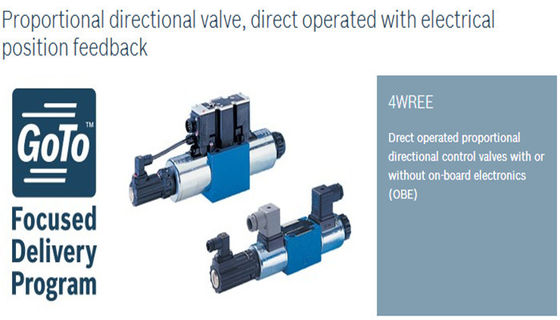

Rexroth Van điều khiển hướng tỷ lệ với phản hồi vị trí điện, với thiết bị điện tử tích hợp (OBE)
Chức năng, phần

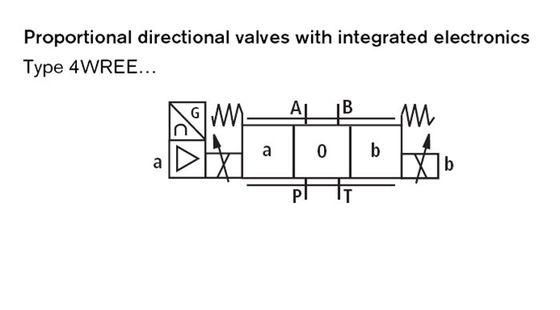

Các van định hướng tỷ lệ 4/2 và 4/3 là các thành phần hoạt động trực tiếp của thiết kế lắp tấm phụ.Chúng được vận hành bởi các solenoids tỷ lệ với ren trung tâm và cuộn dây loại bỏ.Các solenoid được điều khiển tùy chọn bằng thiết bị điện tử bên ngoài (loại 4WRE) hoặc bằng thiết bị điện tử tích hợp (loại 4WREE).

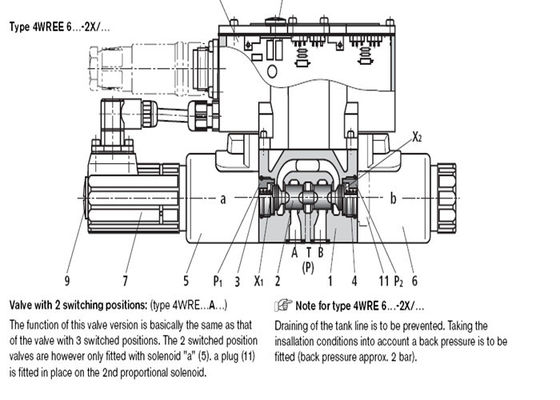

Thiết kế:
Về cơ bản, van bao gồm:
- Vỏ (1) với mặt lắp
- Ống điều khiển (2) với lò xo nén (3 và 4) và đĩa lò xo (X1 và X2)
- Solenoids (5 và 6) và ống cực (P1 và P2) với ren trung tâm
- Bộ chuyển đổi vị trí (7)
- Điện tử điều khiển tích hợp tùy chọn (8)
- Điều chỉnh điểm 0 cơ học (9) có thể truy cập thông qua Pg13.5 và điểm 0 điện có thể truy cập thông qua Pg7 (10) (loại 4WREE).
Đặc trưng
- Van định hướng tỷ lệ vận hành trực tiếp bằng điện phản hồi posisiton và điện tử tích hợp (OBE) cho loại 4WREE
- Kiểm soát vòng kín về hướng và kích thước của dòng chảy
- Hoạt động bằng các solenoids tỷ lệ với một sợi trung tâm và cuộn dây có thể tháo rời
- Để lắp tấm phụ: Mẫu chuyển sang ISO 4401
- Ống điều khiển trung tâm lò xo
- Điều khiển điện tử
• 4 DÂY
- điện tử tích hợp (OBE) với đầu vào điện áp hoặc đầu vào dòng điện (A1 tương ứng F1)
Chi tiết đặt hàng để chọn số mô hình
