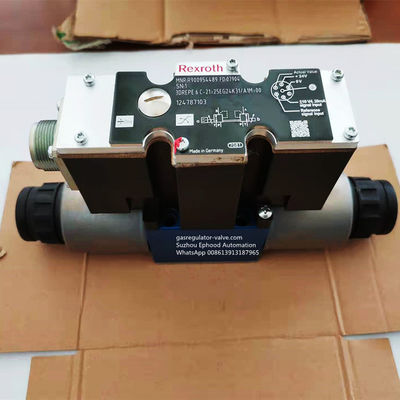

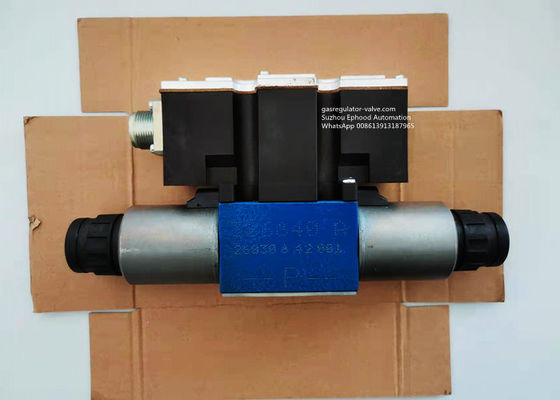

Van điện từ Rexroth Van điều khiển hướng Rexroth Model 3DREP6C

Van Giảm Áp Tỷ Lệ 3DREPE 6C

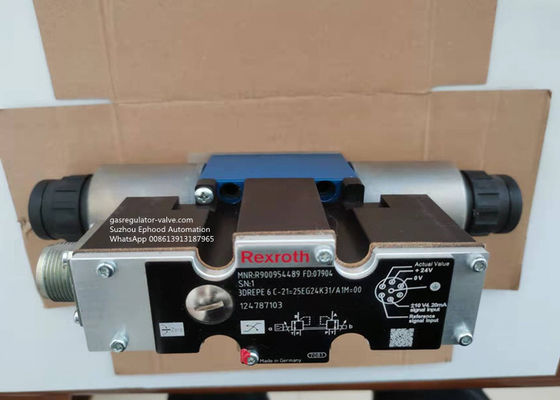

Van Thủy Lực Rexroth Model 3DREPE 6C 2125EG24K31/A1M=00, P/N R900954489

Van giảm áp tỷ lệ trong phiên bản 3 chiều

Với thiết bị điện tử điều khiển tích hợp

Thuộc tính sản phẩm

Đặc trưng

– Van tỷ lệ vận hành trực tiếp để kiểm soát áp suất và hướng của dòng chảy

– Hoạt động bằng solenoids tỷ lệ với sợi trung tâm và cuộn dây có thể tháo rời

– Gắn tấm phụ: Mẫu cổng theo tiêu chuẩn ISO 4401

– Ghi đè thủ công, tùy chọn

– Ống điều khiển tập trung vào lò xo

– Loại 3DREPE với thiết bị điện tử điều khiển tích hợp

– Thiết bị điện tử điều khiển bên ngoài cho loại 3DREP:

• Bộ khuếch đại analog loại VT-VSPA2-1-2X/… định dạng Eurocard (đặt hàng riêng)

• Bộ khuếch đại kỹ thuật số loại VT-VSPD-1-1X/… định dạng Eurocard (đặt hàng riêng)

• Khuếch đại điện loại VT 11118 thiết kế dạng modul

Chức năng, phần

Van giảm áp 3 ngả loại 3 DREP 6.. được vận hành trực tiếp bằng solenoid tỷ lệ.Nó được sử dụng để chuyển đổi tín hiệu đầu vào điện thành tín hiệu đầu ra áp suất tỷ lệ thuận.

Các nam châm điện tỷ lệ là các nam châm điện DC chân ướt có thể điều khiển được với sợi trung tâm và cuộn dây có thể tháo rời.Các solenoid được kích hoạt tùy chọn bằng thiết bị điện tử điều khiển bên ngoài (loại 3DREP) hoặc bằng thiết bị điện tử điều khiển bên trong (loại 3DREPE).

Cài đặt:

Van về cơ bản bao gồm:

– Vỏ (1) có bề mặt kết nối

– Ống điều khiển (2) với ống đo áp suất (3, 4)

– Solenoids (5, 6) với ren trung tâm

– Thiết bị điện tử điều khiển tích hợp tùy chọn (7)

Hàm số:

Áp suất trong A hoặc B được đặt bằng các solenoid tỷ lệ.Lượng áp suất phụ thuộc vào dòng điện.

Với các solenoid không được cấp điện (5, 6), ống điều khiển (2) được giữ ở vị trí trung tâm bằng các lò xo áp suất (8).Cổng A và B được kết nối với T để chất lỏng thủy lực có thể chảy vào bể mà không có vật cản.

Chi tiết đặt hàng để chọn số kiểu
