Thông tin chi tiết sản phẩm:
|
| Kích thước: | DN 40 ~ DN 800 | Sức ép: | PN10 / PN16 |
|---|---|---|---|
| Mặt đối mặt: | EN558-1 | Kết nối mặt bích:: | EN1092 PN10 / 16 |
| Làm nổi bật: | van điều khiển hoạt động bằng điện,van bi hoạt động bằng điện |
||

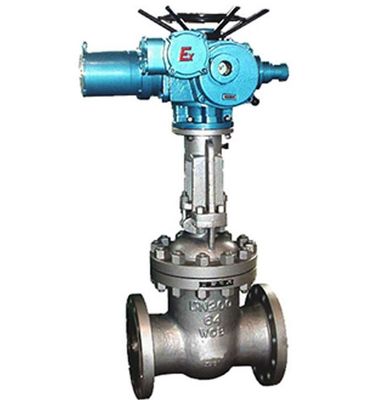

Kết nối điện, mặt bích, cổng đơn cứng kiểu nêm mở, vật liệu bề mặt làm kín chỗ ngồi là thép không gỉ, áp suất danh nghĩa PN26, vật liệu thân van là van cổng thép đúc
Yêu cầu kỹ thuật
1. Thiết kế và.sản xuất: GB / T12234
2. Mặt đối mặt: CB / T12221
3. Mặt bích kết thúc: JB / T 79-94
4. kiểm tra và kiểm tra: GB / T13927
| KHÔNG. | Tên | Vật liệu | KHÔNG. | Tên | Vật liệu |
| 1 | cơ thể người | WCB | 9 | Đóng gói | Than chì |
| 2 | Ghế | STL | 10 | Chớp | 45 |
| 3 | Nêm | WCB + STL | 11 | Đai ốc | 35 |
| 4 | Thân cây | 2Cr13 | 12 | Ốc lắp cáp | WCB |
| 5 | Stud | 35 | 13 | Ách | WCB |
| 6 | Đai ốc | 45 | 14 | Ổ đỡ trục | |
| 7 | Miếng đệm | 304 + Graphite | 15 | Stem Nut | ZQAL9-4 |
| số 8 | Ca bô | WCB | 16 | Thiết bị truyền động điện | Các thành phần |
Thông số kỹ thuật
PN (MPa) |
DN (mm) |
Giá trị tiêu chuẩn | giá trị tham khảo | Mã thiết bị truyền động điện | ||||||||||
| L | NS | D1 | D2 | NS | NS | Z-φd | L1 | NS | cân nặng(Kilôgam) | |||||
| 1,6 | 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 678 | 90 | DZWl0A | ||
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 693 | 96 | DZWl5A | |||
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 755 | 108 | DZW20A | |||
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 820 | 126 | DZW20A | |||
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 994 | 199 | DZW20A | |||
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 590 | 1138 | 254 | DZW30A | |||
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1409 | 310 | DZW45A | |||
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 810 | 1588 | 391 | DZW60 | |||
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 830 | 1755 | 729 | DZW90 | |||
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 830 | 1902 | 992 | DZWl20 | |||
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 870 | 214l | 1168 | DZWl80 | |||
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 870 | 2276 | 1222 | DZW250 | |||
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 870 | 2474 | 1376 | DZW250 | |||
| 2,5 | 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 590 | 678 | 95 | DZWl0A | ||
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | 590 | 693 | 99 | DZWl5A | |||
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 590 | 755 | 113 | DZW20A | |||
| 100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 590 | 820 | 132 | DZW20A | |||
| 150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 590 | 934 | 206 | DZW30A | |||
| 200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 590 | 1138 | 257 | DZW30A | |||
| 250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 810 | 1409 | 317 | DZW45A | |||
| 300 | 500 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 810 | 1588 | 412 | DZW60A | |||
| 350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-φ34 | 830 | 1750 | 750 | DZW90 | |||
| 400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-φ34 | 830 | 1902 | 1042 | DZWl20 | |||
| 450 | 650 | 660 | 600 | 555 | 50 | 4 | 20-φ34 | 870 | 2141 | 1275 | DZWl20 | |||
| 500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-φ41 | 870 | 2276 | 1420 | DZWl80 | |||
| 600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-φ41 | 870 | 2474 | 1522 | DZW250 | |||
Điều kiện thử nghiệm
Góc kiểm kê
Cài đặt
