Thông tin chi tiết sản phẩm:
|
| Mô hình: | Z41H-16c | Kích thước: | DN15-1000 |
|---|---|---|---|
| Sức ép: | 1,6-16mpa | Nhiệt độ: | -29-425 |
| Vật liệu thân van: | WCB | Phương tiện áp dụng: | nước và hơi dầu, v.v. |
| Làm nổi bật: | 404 Not Found,resilient wedge gate valve |
||
Mô hình không.: z41h-16c
thông qua: dn15-1000
áp suất: 1.6-16mpa
nhiệt độ: -29-425
vật liệu thân van: WCB
môi trường áp dụng: nước và hơi dầu, v.v.
Đặc điểm kỹ thuật sản phẩm
Thiết kế và sản xuất: GB / t12234-89
Chiều dài cấu trúc: GB / t12221-89
Kích thước mặt bích: JB79GB / t9112-9131
Kiểm tra và thử nghiệm: JB / t9092-99gb / t13927-92

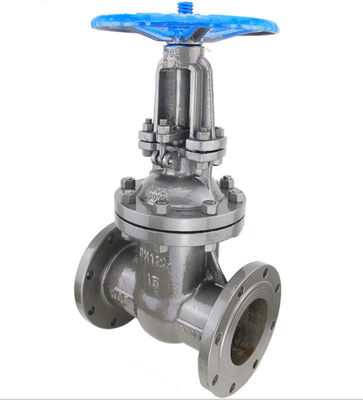

Các tính năng của van cổng mặt bích thép carbon:
1. Cấu trúc nhỏ gọn, thiết kế hợp lý, độ cứng của van tốt, kênh trơn, hệ số cản dòng chảy nhỏ.
2. Bề mặt làm kín được làm bằng thép không gỉ và hợp kim cứng với tuổi thọ lâu dài.
3. Đóng gói graphite linh hoạt, niêm phong đáng tin cậy, hoạt động nhẹ và linh hoạt.
4. Chế độ lái xe được chia thành động cơ, điện, khí nén và truyền động bánh răng.Cấu tạo: ram đơn nêm đàn hồi, ram đơn nêm cứng và ram kép.
5. Nó được áp dụng rộng rãi cho thiết bị đóng mở để đấu nối hoặc làm việc để cắt môi chất trung gian của đường ống trong dầu khí, công nghiệp hóa chất, nhà máy nhiệt điện và các sản phẩm dầu khác và đường ống dẫn hơi.
| Kiểu | Trên danh nghĩa Sức ép |
Kiểm tra áp suất | Đang làm việc Nhiệt độ |
Phù hợp Trung bình |
|||
| (Mpa) | (Mpa) | (Mpa) | |||||
| Z41H-16C | 1,6 | 2,4 | 1,8 | 0,6 | ≤425 |
nước, hơi nước, hơi dầu, v.v.
|
|
| Z41H-25C | 2,5 | 3.8 | 2,8 | 0,6 | ≤425 | ||
| Z41H-40C | 4.0 | 6.0 | 4.4 | 0,6 | ≤425 | ||
| Z41H-64C | 6.4 | 9,6 | 7.0 | 0,6 | ≤425 | ||
| NGƯỜI MẪU | DN | PN1.6MPa | WT (kg) | |||||||||
| Z40H-16 Z40Y-16 Z40Y-16P Z40Y-16R Z40W-16P Z40W-16R Z40Y-16I Z41H-16 Z41Y-16 Z41Y-16P Z41Y-16R Z41W-16P Z41W-16R Z41Y-16I |
L | NS | D1 | D2 | NS | NS | z-Φd | NS | H1 | Làm | ||
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Ф14 | 175 | 240 | 200 | 5 | |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Ф14 | 180 | 284 | 200 | 6,5 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Ф14 | 210 | 303 | 200 | 9 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-Ф18 | 210 | 321 | 200 | 12 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Ф18 | 350 | 352 | 200 | 26,5 | |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-Ф18 | 358 | 438 | 240 | 29 | |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Ф18 | 375 | 450 | 240 | 33 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Ф18 | 433 | 528 | 280 | 45 | |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Ф18 | 502 | 620 | 320 | 63 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Ф18 | 612 | 753 | 360 | 108 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-Ф23 | 676 | 847 | 360 | 134 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Ф23 | 820 | 1039 | 400 | 192 | |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Ф25 | 969 | 1245 | 450 | 273 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-Ф25 | 1142 | 1472 | 560 | 379 | |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Ф25 | 1280 | 1450 | 640 | 590 | |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Ф30 | 1452 | 1887 | 640 | 850 | |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-Ф30 | 1541 | 2011 | 720 | 907 | |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-Ф34 | 1676 | 2181 | 720 | 958 | |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-Ф41 | 1874 | 2346 | 800 | 1112 | |
| 700 | 900 | 910 | 840 | 788 | 50 | 5 | 24-Ф36 | 2000 | 2550 | 900 | 1775 | |
| 800 | 1000 | 1025 | 950 | 898 | 52 | 5 | 24-Ф41 | 2800 | 3560 | 1000 | 2575 | |
| 900 | 1100 | 1125 | 1050 | 998 | 54 | 6 | 28-Ф41 | 3400 | 4005 | 1200 | 3730 | |
| 1000 | 1200 | 1255 | 1170 | 1100 | 56 | 6 | 28-Ф42 | 3800 | 4456 | 1500 | 5400 | |
Điều kiện thử nghiệm
Góc kiểm kê
Cài đặt
