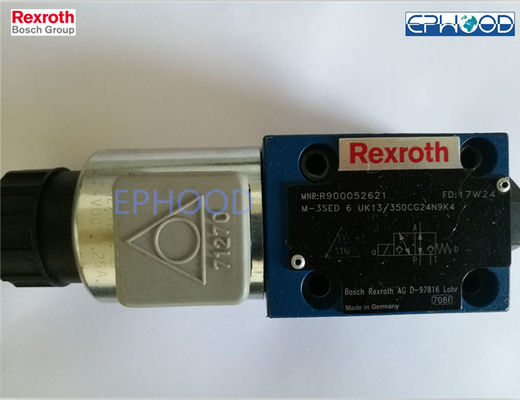

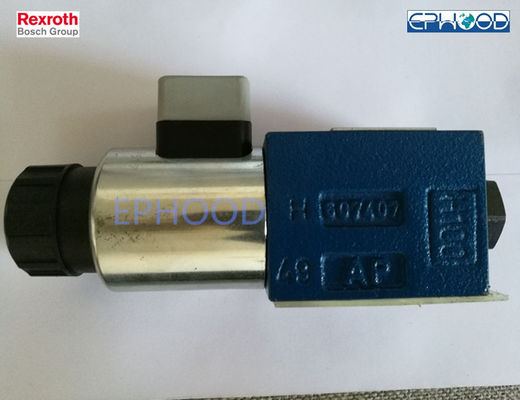

Van điện từ gốc M-3SED Rexroth Van ghế định hướng có kích hoạt điện từ

Van ghế định hướng Rexroth Original M-3SED với cơ cấu truyền động điện từ

Kích thước 6

Dòng thành phần 1X

Áp suất hoạt động tối đa 350 bar [5100 psi]

Lưu lượng tối đa 25 l / phút [6,6 gpm]

Tổng quan

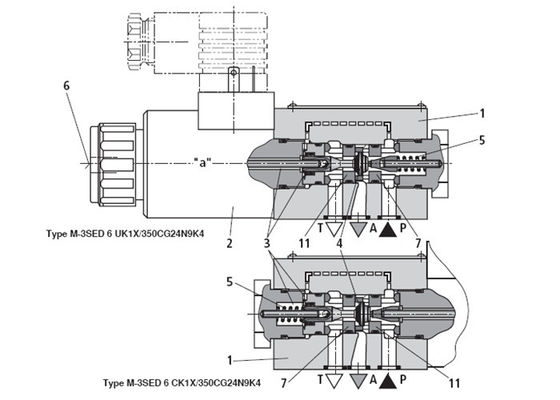

Loại van định hướng M-.SED là loại van định hướng hoạt động trực tiếp với tác động điện từ.Nó điều khiển bắt đầu, dừng và hướng của dòng chảy và về cơ bản bao gồm vỏ (1), điện từ (2), ghế van (7) và (11) và phần tử đóng (4).

Ghi đè bằng tay (6) cho phép hoạt động của van mà không cần cấp điện bằng điện từ.

Nguyên tắc cơ bản (van định hướng 3/2) Vị trí ban đầu của van (thường mở “UK” hoặc thường đóng “CK”) được xác định bởi sự sắp xếp của

mùa xuân (5).Buồng (3) phía sau phần tử đóng (4) được nối với cổng P và được bịt kín với cổng T. Do đó, van được bù áp liên quan đến lực tác động (điện từ và lò xo).

Do bộ phận đóng đặc biệt (4), các cổng P, A và T có thể được tải với áp suất hoạt động tối đa (350 bar) và dòng chảy có thể được hướng vào cả hai hướng (xem biểu tượng).Ở vị trí ban đầu, phần tử đóng (4) được ép vào ghế (11) bởi lò xo (5), ở vị trí hoạt động trên

ghế (7) bằng điện từ (2).Dòng chảy bị chặn.Với van an toàn hướng 2/2, cổng bồn chứa bị chặn bên trong.

Đặc trưng

- Van an toàn định hướng hoạt động trực tiếp với bộ truyền động điện từ

- Mẫu cổng theo DIN 24340 mẫu A (không có định vị lỗ)

- Mẫu cổng theo ISO 4401-03-02-0-05 và NFPA T3.5.1 R2-2002 D03 (với định vị lỗ)

- Chuyển đổi an toàn cũng với thời gian ngừng lâu hơn dưới áp lực

- Đế cắm điện áp DC chân ướt với cuộn dây có thể tháo rời (điện áp AC có thể nhờ bộ chỉnh lưu)

- Cuộn dây điện từ có thể xoay 90 ° - Có thể thay đổi cuộn dây mà không cần phải mở áp suất-

buồng kín.

- Kết nối điện như kết nối riêng lẻ (để biết thêm kết nối điện, xem RE 08010)

- Với tính năng ghi đè thủ công được che giấu, tùy chọn

- Công tắc vị trí cảm ứng (không tiếp xúc), xem RE 24830


Chi tiết đặt hàng để chọn số kiểu máy
