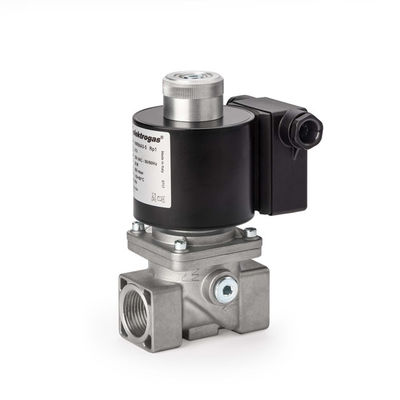

Thương hiệu Elektrogas VMRNA Model Van điện từ thủy lực hoạt động ngược / Thiết bị khí Van thông gió tự động

Van điện từ hoạt động ngược loại VMRNA

Van thông gió tự động cho thiết bị gas

Sự miêu tả

Loại Elektrogas VMRNA là loại van thông hơi tự động cho các thiết bị gas.Nó phù hợp để xả

khí thừa hoặc rò rỉ vào đường thoát khí.

Đặc trưng

Van VMRNA là của công ty Elektrogas, mô hình này là một van điện từ tác động ngược: khi khử năng lượng, van sẽ mở (thường mở).

Các van được làm bằng hợp kim nhôm với các kết nối từ 3/4 ”hoặc 1” .. Kết nối ống đáp ứng nhóm 2. Vỏ được làm bằng cao su dựa trên NBR được chứng nhận để sử dụng với khí không khí (EN 549).Thích hợp để sử dụng với không khí và khí không xâm thực được bao gồm trong họ thứ nhất, thứ hai và thứ ba (EN 437).Các phiên bản đặc biệt dành cho khí xâm thực (ví dụ: khí sinh học).

Đủ tiêu chuẩn cho dịch vụ liên tục (100% ED).

Được cung cấp với đồng hồ đo áp suất G1 / 4 ở hai bên trong khoang đầu vào để kết nối áp kế, công tắc áp suất hoặc thiết bị khí khác.

Được cung cấp kết nối G1 / 8 để lắp công tắc chỉ báo vị trí mở (xem biểu dữ liệu PCS - Thiết bị này phải được đặt hàng riêng).

Van VMRNA có thể được tích hợp trong van VMM của Elektrogas, dẫn đến một hệ thống rất nhỏ gọn (xem biểu dữ liệu VMM để biết thêm chi tiết).

Tất cả các thành phần được thiết kế để chịu được mọi điều kiện cơ học, hóa học và nhiệt xảy ra trong quá trình bảo dưỡng điển hình.Quá trình ngâm tẩm và xử lý bề mặt hiệu quả đã được sử dụng để cải thiện độ bền cơ học, độ kín và khả năng chống ăn mòn của các bộ phận.

Van được kiểm tra 100% và được bảo hành đầy đủ.

Chức năng và ứng dụng

Van loại VMRNA là một van thông hơi cho đường xả.Khi nó bị khử năng lượng, lò xo đẩy vào lõi từ và đĩa mở, do đó khí có thể chảy đến đường thoát.Thiết bị này thường được tích hợp trong hệ thống đốt: khi hệ thống bị mất điện, các van ngắt an toàn ngược dòng được đóng lại, trong khi van thông hơi mở, để khí nhiên liệu bên trong đường ống có thể được xả ra ngoài trong khu vực an toàn.

Trong trường hợp rò rỉ van đóng ngắt, khí gas sẽ đi đến đường thoát khí trong tình trạng an toàn.

Khi hệ thống được cấp điện, van thông hơi đóng trong khi van chính đóng

mở, do đó nhiên liệu có thể chảy đến đầu đốt.

Hình 1 cho thấy một sơ đồ của van VMRNA.

Loại van này thường được lắp đặt làm thiết bị an toàn trong tàu khí, cho các ứng dụng công nghiệp và hệ thống đốt khí.Hình 2 cho thấy một ví dụ về cài đặt, kết hợp với các thiết bị Elektrogas khác.

Sự miêu tả

Van loại VMR là loại van điện từ một cấp mở nhanh, thường đóng (mở khi có điện).Loại thiết bị này thích hợp cho các điều khiển chặn và xả khí hoặc khí, được yêu cầu trong các lò đốt năng lượng khí, lò hơi khí trong khí quyển, lò công nghiệp và các thiết bị tiêu thụ khí khác.

Đặc trưng

Van điện từ Elektrogas được làm bằng hợp kim nhôm đúc (hoặc đồng thau ép nóng cho các phiên bản OTN), với phạm vi rộng cho các kết nối đầu vào / đầu ra từ DN 8 (1/4 ”) đến DN 150 (6”).

Các miếng đệm được làm bằng cao su gốc NBR được chứng nhận để sử dụng với khí (EN 549).

Thích hợp để sử dụng với không khí và các khí không xâm thực được bao gồm trong các họ 1, 2 và 3 (EN 437).

Các phiên bản đặc biệt phù hợp với khí xâm thực, không chứa kim loại màu và có con dấu FPM.

Kết nối đường ống đáp ứng Nhóm 2 và niêm phong áp suất ngược tuân thủ Loại A, theo các yêu cầu của EN161.

Toàn bộ phạm vi có thể được cung cấp trong thực thi Ex-proof, để sử dụng trong Vùng 2 và 22, theo Chỉ thị 2014/34 / EU (ATEX).

Van chỉ mở khi được cấp điện: nếu vì bất kỳ lý do gì, nguồn điện gặp sự cố, van sẽ đóng ngay lập tức (an toàn nội tại).

Thích hợp cho hoạt động chu kỳ hạng nặng và đủ tiêu chuẩn cho dịch vụ liên tục (100% ED).

Được trang bị điều chỉnh tốc độ dòng chảy (ngoại trừ các mô hình bằng đồng thau).

Một bộ lọc lưới mịn kết hợp bảo vệ chân van và đĩa cũng như các bộ phận bên dưới và ngăn ngừa ô nhiễm bẩn (ngoại trừ các kiểu đồng thau và 6 bar).

Được cung cấp kết nối G1 / 8 để phù hợp với công tắc bằng chứng đóng cửa hoặc một chỉ báo trực quan.

Được cung cấp với đồng hồ đo áp suất 1/4 "ở hai bên trong khoang đầu vào (ngoại trừ các kiểu đồng thau), để

kết nối áp kế, công tắc áp suất, thiết bị phát hiện rò rỉ hoặc các thiết bị gas khác.Các mô hình mặt bích được cung cấp với đồng hồ đo cũng trong buồng đầu ra.

Các cuộn dây được cung cấp với hộp đấu dây hoặc với phích cắm ISO 4400.Cả hai hệ thống đều được cung cấp với tuyến cáp phù hợp để tránh nhiễm nước và bẩn.

Tất cả các thành phần được thiết kế để chịu được mọi điều kiện cơ học, hóa học và nhiệt xảy ra trong quá trình bảo dưỡng điển hình.Quá trình ngâm tẩm và xử lý bề mặt hiệu quả đã được sử dụng để cải thiện độ bền cơ học, độ kín và khả năng chống ăn mòn của các bộ phận.

Van điện từ Elektrogas được kiểm tra 100% bằng máy vi tính kiểm tra và được bảo hành đầy đủ.
