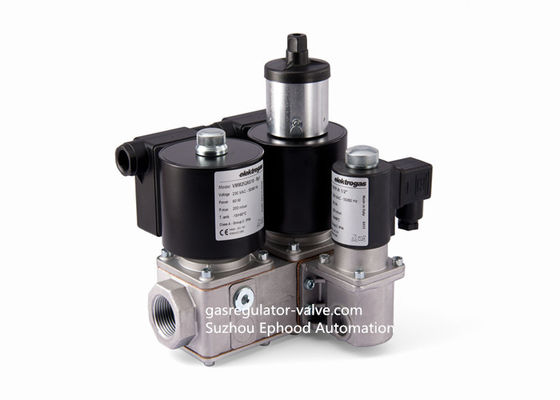

VMM Model Elektrogas Van điện từ đa an toàn cho tàu điều tiết khí

Van loại VMM của Elektrogas là sự kết hợp của hai van trong một vỏ van đa năng và nhỏ gọn duy nhất.Van đầu tiên là van điện từ an toàn mở nhanh.Van thứ hai có thể là van điện từ mở nhanh hoặc mở chậm để điều chỉnh dòng khí, với hành trình nhanh thứ nhất có thể điều chỉnh và hành trình chậm thứ hai có thể điều chỉnh.Có thể kết nối van dẫn đường / van điều khiển thứ ba, thực hiện theo giai đoạn của người lái hoặc để có được hành trình nhanh (chậm) thứ hai hoặc cả hai.Loại thiết bị này thích hợp cho việc điều khiển khí và chặn không khí và điều chỉnh trong các đầu đốt khí quyển hoặc đầu đốt có quạt hỗ trợ (vận hành một hoặc hai giai đoạn), trong các lò công nghiệp và trong tất cả các thiết bị khí sử dụng tàu điều tiết.

Sự chỉ rõ

Van loại VMM là sự kết hợp của hai van điện từ trong một vỏ van linh hoạt và nhỏ gọn duy nhất.

Loại thiết bị này thích hợp cho các điều khiển chặn và xả khí hoặc khí (với hoạt động một hoặc hai giai đoạn), được yêu cầu trong các đầu đốt năng lượng khí, lò hơi khí quyển, lò công nghiệp và các thiết bị tiêu thụ khí.

Thông số kỹ thuật

Sự miêu tả

Các van được làm bằng hợp kim nhôm đúc, với phạm vi kết nối đầu vào / đầu ra từ DN20 (3/4 ") đến DN80 (3").

Các miếng đệm được làm bằng cao su gốc NBR được chứng nhận để sử dụng với khí (EN 549).

Các kết nối đường ống đáp ứng nhóm 2 và niêm phong áp suất ngược tuân thủ loại A, theo yêu cầu EN161.

Một van thứ ba có công suất DN15 hoặc DN25 có thể được lắp để vượt qua van thứ hai và có giai đoạn cháy nhanh hoặc một cửa ra thứ hai để thử nghiệm bumer (thực hiện thí điểm).

Thích hợp để sử dụng với không khí và các khí không xâm thực có trong họ 1, 2 và 3 (EN 437). Phiên bản đặc biệt cho khí mạnh.

Toàn bộ phạm vi có thể được cung cấp trong thực thi Ex-proof, để sử dụng trong Vùng 2 và 22, theo Chỉ thị 2014/34 / EU (ATEX).

Van chỉ mở khi được cấp điện: nếu vì bất kỳ lý do gì, nguồn điện gặp sự cố, van sẽ đóng lại ngay lập tức (an toàn nội tại).

Thích hợp cho hoạt động chu kỳ hạng nặng và đủ tiêu chuẩn cho dịch vụ liên tục (100% ED).

Được trang bị điều chỉnh tốc độ dòng chảy.

Một bộ lọc lưới mịn kết hợp bảo vệ chân van và đĩa cũng như các thành phần bên dưới và ngăn ngừa ô nhiễm bẩn.

Cung cấp các cổng áp suất song phương ở hai bên trong tất cả các buồng áp suất, để kết nối áp kế, công tắc áp suất, thiết bị kiểm tra rò rỉ hoặc các thiết bị khí khác.

Các cuộn dây được cung cấp với hộp đấu dây hoặc với phích cắm ISO 4400.Cả hai hệ thống đều được cung cấp dây cáp phù hợp để tránh nước và ô nhiễm bẩn.

Van thông hơi thường mở VMRNA có thể được tích hợp trong VMM từ 1 "V4 đến 3";kích thước và đường ống giống nhau của van điều khiển thứ ba.Xem biểu dữ liệu VMRNA để biết thêm chi tiết.

Tất cả các bộ phận được thiết kế để chịu được bất kỳ điều kiện cơ học, hóa học và nhiệt học nào trong quá trình sử dụng thông thường.Quá trình ngâm tẩm và xử lý bề mặt hiệu quả đã được sử dụng để cải thiện độ bền cơ học, độ kín và khả năng chống ăn mòn của các bộ phận.

Van được kiểm tra 100% bằng máy vi tính kiểm tra và được bảo hành đầy đủ.

Chức năng và Ứng dụng

Van loại VMM là thiết bị đóng ngắt an toàn sử dụng nguồn điện phụ.

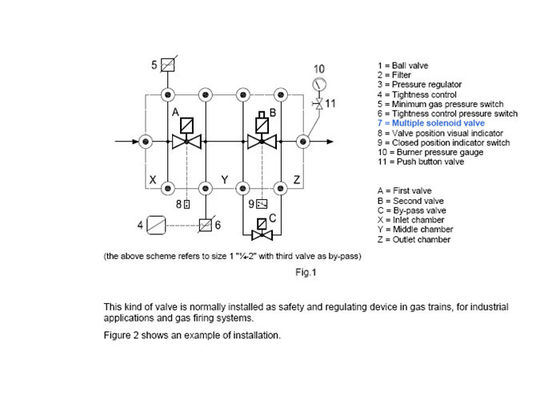

Van đầu tiên (A) là van điện từ an toàn mở nhanh.Khi nó được khử năng lượng, lò xo tác động lên đĩa đệm, giữ cho đường dẫn khí đóng lại.Bây giờ, khoang đầu vào đang chịu áp suất dòng cực đại, và nó cũng tác động lên đĩa, cải thiện vòng đệm.

Khi cuộn dây được cấp điện, van sẽ mở nhanh chóng, chống lại sức mạnh của lò xo và áp suất khí.

Nếu nguồn điện bị ngắt, van sẽ nhanh chóng đóng lại, làm gián đoạn dòng khí.

Tương tự, van thứ hai (B) có thể là van điện từ mở nhanh hoặc mở chậm để điều chỉnh dòng khí, với hành trình nhanh thứ nhất có thể điều chỉnh và hành trình chậm thứ hai có thể điều chỉnh.

Có thể kết nối van by-pass thứ ba (C), hoạt động ở giai đoạn cháy thấp hoặc để có được hành trình nhanh (chậm) giây hoặc cả hai.
