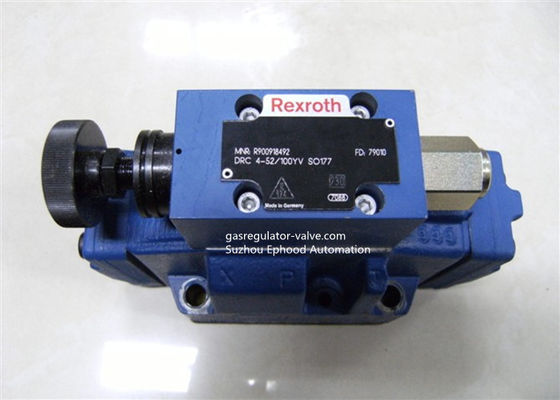

Subplate Mounting Rexroth Solenoid Valve Pilot Operated DRC4-52/100-YV

Van điện từ Rexroth Vận hành thí điểm Van giảm áp DRC4-52 / 100-YV

Van giảm áp vận hành thí điểm Rexroth DRC4-52 / 100-YV

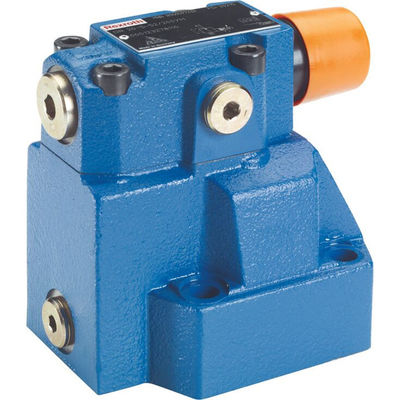

Rexroth Van giảm áp, DR (C) vận hành bằng pilot

Van điều khiển thí điểm không có chèn ống chính

Đặc trưng

1) Để lắp tấm phụ

2) Mẫu cổng theo ISO 5781

3) Đối với kết nối ren

4) Như van hộp mực

5) 4 loại điều chỉnh, tùy chọn:

-- Đắt đỏ

–– Tay áo có hình lục giác và nắp bảo vệ

–– Núm xoay có thể khóa với thang đo

–– Núm xoay có thang đo

6) 5 xếp hạng áp suất

7) Van một chiều, tùy chọn (chỉ lắp tấm phụ)

8) Thiết kế chống ăn mòn

Chức năng, phần

Van áp suất loại DR là van giảm áp vận hành bằng phi công được điều khiển từ mạch thứ cấp. Các van giảm áp về cơ bản bao gồm van chính (1) với chèn ống chính (3) và van điều khiển hoa tiêu (2) với kiểu điều chỉnh.

Ở vị trí còn lại, các van đang mở.Chất lỏng thủy lực chảy từ kênh B qua chèn ống chính (3) đến kênh A mà không bị hạn chế.Áp lực tác động lên kênh A tác động lên mặt ống chính phía dưới.Đồng thời, áp suất được áp dụng cho phía có lò xo của ống đệm chính (3) qua vòi phun (4) và đến quả bóng (6) trong van điều khiển hoa tiêu (2) qua kênh (5).Nó cũng hoạt động thông qua vòi phun (7), đường điều khiển (8), van một chiều (9) và vòi phun (10) trên quả cầu (6).Tùy thuộc vào cài đặt của lò xo (11), áp suất tích tụ phía trước quả bóng (6), trong rãnh (5) và trong khoang lò xo (12) giữ ống điều khiển (13) ở vị trí đã mở.Thủy lực

chất lỏng trong kênh B có thể chảy qua chèn ống đệm chính (3) đến kênh A mà không bị hạn chế cho đến khi áp suất tích tụ trong kênh A vượt quá giá trị đặt tại lò xo (11) và mở quả cầu (6).Ống điều khiển (13) di chuyển sang hướng đóng.

Áp suất giảm mong muốn đạt được khi có trạng thái cân bằng giữa áp suất trong kênh A và áp suất đặt tại lò xo (11). Dầu hoa tiêu từ buồng lò xo (14) luôn được nhận ra bên ngoài thông qua đường điều khiển ( 15) vào bể chứa.

Đối với dòng chảy tự do trở lại từ kênh A đến kênh B, có thể tùy chọn lắp van một chiều (16). Kết nối đồng hồ đo áp suất (17) cho phép kiểm soát áp suất giảm trong kênh A.

Chi tiết đặt hàng để chọn số kiểu máy
