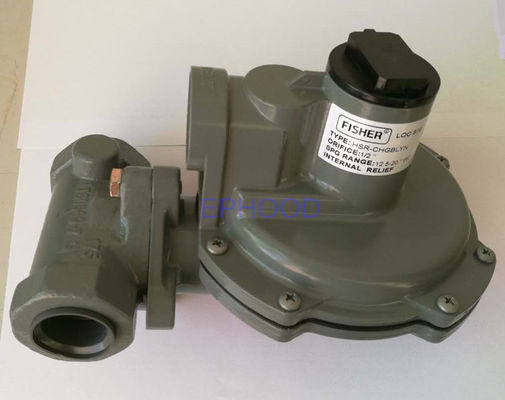

HSR-CHGBLYN Fisher Propane Valves Cast Iron With 1 Inch NPT Globe Body

HSR-CHGBLYN Fisher Propane Valves Cast Iron With 1 Inch NPT Globe Body

  • HSR-CHGBLYN Fisher Propane Valves Cast Iron With 1 Inch NPT Globe Body
HSR-CHGBLYN Fisher Propane Valves Cast Iron With 1 Inch NPT Globe Body
Thông tin chi tiết sản phẩm:
Nguồn gốc: Lắp ráp tại Trung Quốc
Hàng hiệu: Fisher
Số mô hình: HSR-CHGBLYN
Thanh toán:
Số lượng đặt hàng tối thiểu: đàm phán
Giá bán: Negotiation
chi tiết đóng gói: 1 bộ đóng gói trong một thùng, kích thước mỗi thùng là 22 * ​​15,5 * 15,5cm, 2,2kg mỗi cái.
Thời gian giao hàng: 3-8 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram
Khả năng cung cấp: 1000 bộ mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Tên: Bộ điều chỉnh áp suất khí HSR Kết thúc kết nối: 1 "NPT
Áp suất đầu vào tối đa: 8.6bar Tầm xuân: 12,5 đến 20 "WC (31 đến 50 mbar)
Kích thước lỗ: 1/2 " Vật liệu cơ thể: Gang thép
Điểm nổi bật:

fisher regulator valve

,

fisher flow control valve

Bộ điều chỉnh khí áp suất giai đoạn 2 của Thương hiệu Fisher HSR-CHGBLYN

Bộ điều chỉnh giảm áp suất lò xo, vận hành trực tiếp loại HSR cung cấp khả năng kiểm soát trong các ứng dụng dân dụng, thương mại và công nghiệp đối với khí tự nhiên, sản xuất hoặc hóa lỏng.Bất kỳ áp suất đầu ra nào vượt qua điểm bắt đầu xả của lò xo van xả không thể điều chỉnh sẽ di chuyển màng ngăn khỏi chân van xả, cho phép áp suất dư thừa thoát ra. Bộ điều chỉnh đáp ứng ANSI B109.4 / CGA 6.18.



Đặc trưng
Cơ quan góc
Globe Bodies
Công suất cao
Thiết kế nhỏ gọn
Cứu trợ nội bộ dung lượng cao
Đáp ứng hoặc Vượt quá Yêu cầu ANSI B109.4 / CGA 6.18
Hệ số cố định / Độ chính xác PFM



Kích thước cơ thể và kiểu kết nối cuối
1 x 1 inch, NPT Globe Body

Áp suất đầu vào cho phép
Khẩn cấp: 150 psig / 10,3 bar
Áp suất hoạt động tối đa: 125 psig / 8,6 bar

Áp suất đầu ra cho phép
Khẩn cấp (Vỏ bọc): 25 psig / 1,7 bar
Áp suất hoạt động tối đa để tránh hư hỏng các bộ phận bên trong: chênh lệch 3 psi / 0,21 bar so với cài đặt áp suất đầu ra

Áp suất đầu ra
12,5 đến 20-inch wc (31 đến 50 mbar)

Phạm vi áp suất đầu ra của bộ điều chỉnh áp suất HSR của ngư dân

4 đến 6 inch wc (10 đến 15 mbar)

6 đến 8 inch wc (15 đến 20 mbar)

8 đến 10 inch wc (20 đến 25 mbar

10 đến 12,5 inch wc (25 đến 31mbar)

12,5 đến 20-inch wc (31 đến 50 mbar)

20 đến 35 inch wc (50 đến 87 mbar)

1,25 đến 2,2 psig (0,09 đến 0,15 bar)

Đăng ký áp suất
Nội bộ

Khả năng nhiệt độ
-20 đến 160 ° F / -29 đến 71 ° C



HSR-CHGBLYN Fisher Propane Valves Cast Iron With 1 Inch NPT Globe Body 0







                                                Bảng 1. Áp suất đầu vào hoạt động tối đa

KÍCH THƯỚC ORIFICE RỘNG MỞ Cg ÁP SUẤT ĐẦU VÀO VẬN HÀNH TỐI ĐA ĐỂ CÓ ĐƯỢC
THỰC HIỆN ĐIỀU CHỈNH TỐT
Inch mm ĐỂ CÓ KÍCH THƯỚC TIN CẬY psig quán ba
1/8 3.2 12,5 125 8.6
16/3 4.8 28,2 100 6.9
1/4 6.4 50 60 4.1
3/8 9.5 105 30 2.1
1/2 13 185 20 1,4



                                         Bảng 2. Phạm vi áp suất đầu ra

BIẾN ĐỔI ÁP SUẤT ĐẦU RA MÙA XUÂN ĐƯỜNG KÍNH DÂY XUÂN XUÂN CHIỀU DÀI MIỄN PHÍ
MÀU SẮC Inch mm Inch mm
4 đến 6 "wc / 10 đến 15 mbar quả cam 0,062 1.57 3,40 86.4
6 đến 8 "wc / 15 đến 20 mbar Màu vàng 0,067 1,70 3,61 91.4
8 đến 10 "wc / 20 đến 25 mbar Màu đen 0,067 1,70 3,71 94.0
10 đến 12,5 "wc / 25 đến 31 mbar Bạc 0,072 1.83 4,10 104
12,5 đến 20 "wc / 31 đến 50 mbar xám 0,080 2,03 3,60 91.4
20 đến 35 "wc / 50 đến 87 mbar Hồng 0,093 2,36 3.52 88,9
1,25 đến 2,2 psig / 0,09 đến 0,15 bar Xanh lam nhạt 0,105 2,67 3,66 94.0



Bảng 3. Hiệu suất cứu trợ


















KÍCH THƯỚC ORIFICE ÁP SUẤT ĐẦU VÀO CHO PHÉP TỐI ĐA NẾU ÁP SUẤT ĐẦU RA
ĐƯỢC GIÚP TẠI HOẶC BÊN DƯỚI 2 psig / 140 mbar
Inch mm psig quán ba
1/8 3.2 125 8.6
16/3 4.8 65 4,5
1/4 6.4 30 2.1
3/8 9.5 10 0,69
1/2 13 7 0,48
1. Thử nghiệm hiệu suất giảm nhẹ phù hợp với ANSI B109.4 và CGA 6.18, với bộ điều chỉnh được đặt ở 7 inch wc / 17 mbar, ngắt kết nối thân và được thông gió trực tiếp ra môi trường bằng 3/4 hoặc 1 inch / Lỗ thông hơi 19 hoặc 25 mm.



HSR-CHGBLYN Fisher Propane Valves Cast Iron With 1 Inch NPT Globe Body 1
