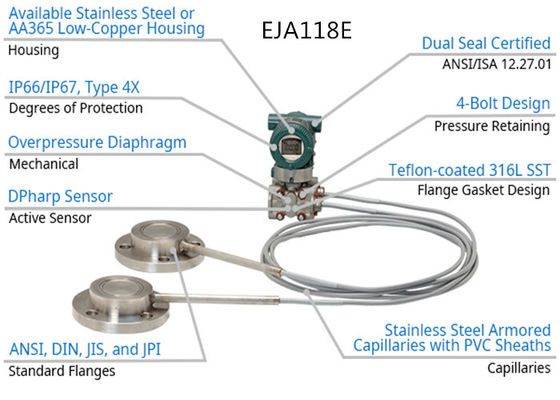

Name: Máy phát áp suất vi sai Yokogawa EJA118E với con dấu màng ngăn từ xa
Brand: Suzhou Ephood Automation Equipment Co., Ltd.
SKU: EJA118E
Price: negotiable USD
Availability: InStock

Nhà Sản phẩm Máy phát áp suất chênh lệch

Máy phát áp suất vi sai Yokogawa EJA118E với con dấu màng ngăn từ xa

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Sản xuất tại Nhật Bản
Hàng hiệu:	YOKOGAWA
Số mô hình:	EJA118E

Thanh toán:

Số lượng đặt hàng tối thiểu:	đàm phán
Giá bán:	negotiable
chi tiết đóng gói:	Mỗi bộ đóng gói trong một thùng carton
Thời gian giao hàng:	8 tuần
Điều khoản thanh toán:	T / T, Western Union, MoneyGram
Khả năng cung cấp:	50 bộ 6 tuần

Tiếp xúc

Chi tiết sản phẩm

Tên:	Máy phát áp suất vi sai EJA118E	Sự chính xác:	± 0,2%
Phạm vi đo lường:	3.600 psi MWP	Thời gian đáp ứng:	200 mili giây
Biến chính:	Áp suất chênh lệch	Biến thứ cấp:	Áp suất tĩnh
Tín hiệu đầu ra:	4 đến 20 mA DC với giao tiếp kỹ thuật số	Khoảng đo lường:	H: -5 đến 5 kgf / cm2
Làm nổi bật:	máy phát áp suất khác biệt , máy phát chỉ thị chênh lệch áp suất , Máy phát áp suất chênh lệch áp suất màng ngăn

Máy phát áp suất vi sai Yokogawa EJA118E với con dấu màng ngăn từ xa

Thông số kỹ thuật chung

Phớt màng ngăn được sử dụng để ngăn hình thức môi chất của quá trình xâm nhập trực tiếp vào cụm cảm biến áp suất

của máy phát áp suất chênh lệch, chúng được kết nối với máy phát bằng cách sử dụng các mao dẫn chứa đầy chất lỏng điền đầy.

Máy phát áp suất chênh lệch kín màng EJA118E có thể được sử dụng để đo lưu lượng chất lỏng, khí hoặc hơi nước,

cũng như mức chất lỏng, tỷ trọng và áp suất.EJA118E xuất ra tín hiệu DC 4 đến 20 mA tương ứng với

đo chênh lệch áp suất.

Cảm biến ổn định và chính xác cao của nó cũng có thể đo áp suất tĩnh có thể được hiển thị trên tích phân

chỉ báo hoặc được giám sát từ xa thông qua liên lạc BRAIN hoặc HART.Các tính năng chính khác bao gồm phản hồi nhanh,

thiết lập từ xa bằng cách sử dụng liên lạc và tự chẩn đoán.

FOUNDATION Fieldbus, PROFIBUS PA và 1 đến 5 VDC với các loại giao thức HART (Nguồn điện thấp) cũng có sẵn.

Các mô hình dòng EJA-E trong cấu hình tiêu chuẩn của chúng, ngoại trừ Fieldbus, PROFIBUS và Low Power

loại, được chứng nhận là tuân thủ SIL 2 về yêu cầu an toàn.

CHI TIẾT KỸ THUẬT TIÊU CHUẨN

Máy phát áp suất vi sai kín màng EJA118E

GIỚI HẠN SPAN VÀ RANGE

Đo đạc Khoảng cách / Phạm vi		kPa	inH2O (/ D1)	mbar (/ D3)	mmH2O (/ D4)
NS	Span	2,5 đến 100	10 đến 400	25 đến 1000	250 đến 10000
NS	Phạm vi	-100 đến 100	-400 đến 400	-1000 đến 1000	-10000 đến 10000
NS	Span	25 đến 500	100 đến 2000	250 đến 5000	0,25 đến 5kgf / cm2
NS	Phạm vi	-500 đến 500	-2000 đến 2000	-5000 đến 5000	-5 đến 5kgf / cm2

THÔNG SỐ KỸ THUẬT HIỆU SUẤT

Khoảng hiệu chỉnh dựa trên số không, đầu ra tuyến tính, mã vật liệu bộ phận được làm ướt SW cho loại mặt bích 3 inch, mã chất lỏng điền đầy B,

và chiều dài ống mao dẫn là 5 m.

Đối với các loại giao tiếp Fieldbus và PROFIBUS, hãy sử dụng phạm vi được mô tả thay vì khoảng trong các thông số kỹ thuật sau.

Đặc điểm kỹ thuật phù hợp

Dòng EJA-E đảm bảo tuân thủ thông số kỹ thuật ít nhất là ± 3σ.

Độ chính xác tham chiếu của khoảng thời gian đã hiệu chỉnh

Bao gồm tuyến tính dựa trên thiết bị đầu cuối, độ trễ và độ lặp lại

Khoảng đo lường		NS
Thẩm quyền giải quyết sự chính xác	NS ≤ nhịp	± 0,2% của Span
	X> nhịp	± (0,15 + 0,01 URL / span)% Span
NS		100 kPa (400 inH2O)
URL (giới hạn phạm vi trên)		500 kPa (2000 inH2O)

Khoảng đo lường		NS
Thẩm quyền giải quyết sự chính xác	NS ≤ nhịp	± 0,2% của Span
	X> nhịp	± (0,15 + 0,01 URL / span)% Span
NS		20 kPa (80 inH2O)
URL (giới hạn phạm vi trên)		100 kPa (400 inH2O)

Độ chính xác đầu ra căn bậc hai

Độ chính xác căn bậc hai là một phần trăm của nhịp dòng.

Đầu ra	Sự chính xác
50% hoặc lớn hơn	Giống như độ chính xác tham chiếu

50% đến điểm bỏ học	Độ chính xác tham chiếu × 50 Sản lượng căn bậc hai (%)

Hiệu ứng cấp nguồn (Mã tín hiệu đầu ra D và J)

± 0,005% mỗi Volt (từ 21,6 đến 32 V DC, 350Ω)

Thời gian đáp ứng (chênh lệch áp suất) “◊”

Viên nang M và H: 200 ms (giá trị gần đúng ở nhiệt độ bình thường)

Khi giảm xóc phần mềm được đặt thành 0 và bao gồm thời gian chết là 45 ms (danh nghĩa)

Độ chính xác và phạm vi tín hiệu áp suất tĩnh

(Để giám sát thông qua giao tiếp hoặc chỉ báo trên. Bao gồm tuyến tính dựa trên đầu cuối, độ trễ và độ lặp lại)

Phạm vi

Giá trị Dải trên và Giá trị Dải dưới của áp suất statin có thể được đặt trong khoảng từ 0 đến Áp suất làm việc tối đa (MWP *).Giá trị phạm vi trên phải lớn hơn giá trị phạm vi dưới.Khoảng cài đặt tối thiểu là 0,5 MPa (73 psi).

*: Áp suất làm việc tối đa (MWP) nằm trong áp suất định mức mặt bích.

Tổng quan về đặc điểm kỹ thuật EJA118E

Tham khảo bảng Thông số kỹ thuật chung nằm trong tab 'Tải xuống' để biết thông số kỹ thuật chi tiết.

Các loại đo lường
Biến chính	Áp suất chênh lệch
Biến thứ cấp	Áp suất tĩnh
Độ chính xác tham chiếu
Biến chính	± 0,04% của Span ± 0,025% Span khả dụng
Biến thứ cấp	± 0,2% của Span
Thời gian đáp ứng
Biến chính	90 mili giây
Biến thứ cấp	360 mili giây
Sự ổn định lâu dài
Biến chính	± 0,1% URL mỗi 10 năm
Hiệu ứng quá áp
Biến chính	± 0,03% URL
Tính khả thi
Biến chính	200: 1

Máy phát áp suất vi sai Yokogawa EJA118E với con dấu màng ngăn từ xa 0
