Thông tin chi tiết sản phẩm:
|
| Tên: | Bộ điều chỉnh giảm áp Fisher EZR | kết thúc kết nối: | 2"CL600RF |
|---|---|---|---|
| Áp suất đầu vào tối đa: | 103bar | Phạm vi áp suất đầu ra: | 10-40psi |
| Ứng dụng: | Nồi hơi, Hệ thống quản lý đầu đốt, Nén tuabin đốt, Chuyển giao quyền giám hộ, Máy sấy, Cơ sở vật chấ | Kiểu: | Bộ điều chỉnh gas |
| Làm nổi bật: | Bộ điều chỉnh áp suất chênh lệch của ngư dân,van điều khiển lưu lượng của ngư dân,Bộ điều chỉnh khí đốt Fisher lưu lượng cao |
||

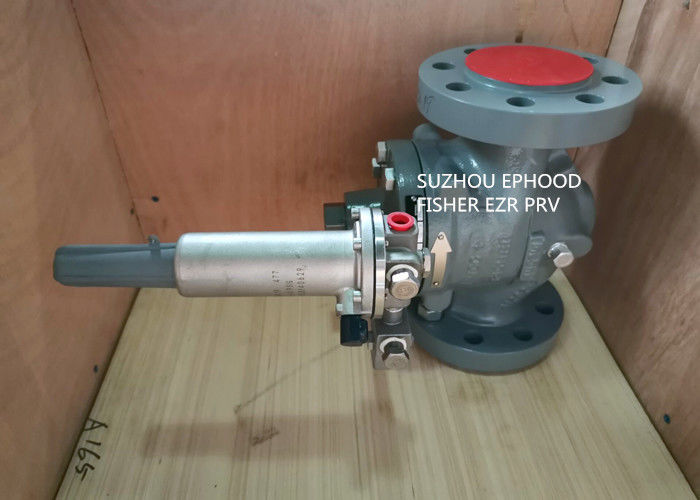

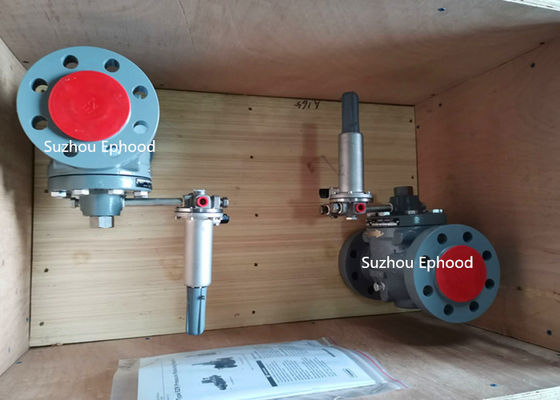

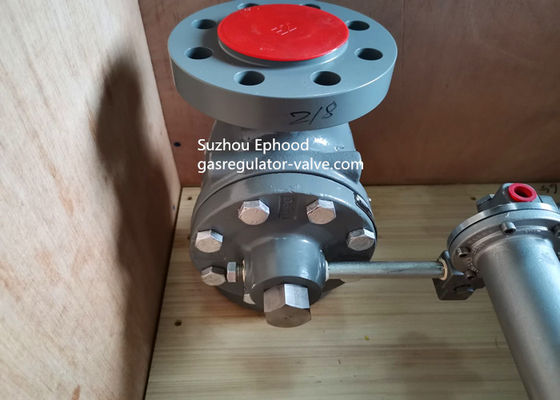

Máy điều chỉnh giảm áp Emerson Fisher EZR Series
FIsher EZR Tỷ lệ lưu lượng cao Fisher khí điều chỉnh / áp suất giảm điều chỉnh với 161EB Pilot
Loại EZR điều khiển bằng phi công, điều chỉnh giảm áp suất được thiết kế để cung cấp hoạt động chính xác, trơn tru, yên tĩnh, tắt chặt chẽ và tuổi thọ dài, ngay cả trong dịch vụ bẩn.EZR Series có thể được lắp đặt trong các ứng dụng khác nhau như hệ thống truyền / phân phối khí tự nhiên, công nghiệp và thương mại.Các loại EZROSX có sẵn với một thiết bị đóng slam cung cấp bảo vệ áp suất quá cao và / hoặc bảo vệ dưới áp suất bằng cách hoàn toàn tắt dòng chảy của khí đến hệ thống hạ lưu.
Đặc điểm
*Tight Shut-off Ứng thắt kim loại được thiết kế để lệch các hạt và mảnh vỡ ra khỏi ngăn chắn, cung cấp khóa tốt hơn và tăng thời gian giữa các khoảng thời gian bảo trì.
*Bảo vệ mảnh vỡ Con đường dòng chảy mang tính cách mạng của lồng EZR Series làm giảm thiểu thiệt hại từ mảnh vỡ trong khi máy lọc thép không gỉ ngăn chặn các hạt lớn làm hư hỏng âm hộ.
* Thời gian sử dụng lâu Ứng dụng được chứng minh trong lĩnh vực thiết kế dipahragm kết hợp vải lớp, một cạnh hạt nâng và hình dạng đúc để tăng sức mạnh, độ bền và tuổi thọ
* Công suất cao Ứng dụng dòng chảy của EZR Series tạo ra công suất tốt nhất trong lớp kết hợp với hoạt động yên tĩnh nhất.Các sản phẩm Fisher TM được thử nghiệm trong phòng thí nghiệm để 100% công suất lưu lượng được công bố có thể được sử dụng với sự tự tin.
*Chỉ số du lịch Ứng dụng đơn giản hóa kiểm tra trong khi sử dụng và khắc phục sự cố hệ thống
*Độ chính xác cao Nhiều phạm vi áp suất đầu ra và dải tỷ lệ hẹp được cung cấp bởi các máy bay lái xe 161EB Series, 161AY Series và Type PRX/120 cung cấp cho EZR Series kiểm soát chặt chẽ, chính xác.
*Slamshut tích hợp Type EZR-OSX slam-shut ngắt dịch vụ khí trong tình trạng áp suất quá cao hoặc áp suất thấp.
Thông số kỹ thuật
Các cấu hình có sẵn
Xem bảng 1
Kích thước cơ thể, vật liệu, kết nối cuối cùng và áp suất
Xem bảng 2
Áp suất đầu vào tối đa:Tình trạng khẩn cấp: 175 psig / 12,1 bar,Hoạt động: Xem bảng 3
Áp suất đầu ra tối đa:
Khẩn cấp (Casing): 15 psig / 1.0 bar; Để tránh tổn thương các bộ phận bên trong: 3 psig / 0.21 bar,công suất khác nhau trên thiết lập áp suất đầu ra
Phạm vi áp suất đầu ra
Điều chỉnh: 3,5 inch w.c đến 10 psig / 9 mbar đến 0,69 bar Xem bảng 4
Hiệu suất cứu trợ nội bộ
Khả năng nhiệt độ:-20 đến 150°F / -29 đến 66°C
Kết nối lỗ thông thoát nước
Giải pháp nội bộ: 1 NPT
Giải phóng công suất cao: 2-1/2 NPT
Kết nối đăng ký bên ngoài3/4 NPT
Kích thước cơ thể van chính, kiểu kết nối cuối, áp suất chịu tối đa
| Kích thước cơ thể van chính | Vật liệu | End CONNECTION Style | ÁP ĐẠI | |
| NPT | DN | |||
| 1*1", 2*1", 2*2" | 25*25, 50*25, 50*50 | Thép WCC | CL150RF | 20BAR |
| CL300RF | 52BAR | |||
| CL600RF | 103BAR | |||
Phạm vi áp suất đầu ra (kiểm soát) và dải tỷ lệ điển hình
| Loại | Phạm vi áp suất đầu ra | Phạm vi tỷ lệ | ||
| Psi | Bar | Psi | Bar | |
| 161AY hoặc 161AYM |
6 đến 15 inch WC 0.5 đến 1.2 1.2 đến 2.5 2.5 đến 4.5 4.5 đến 7 |
15 đến 37 mbar 0.03 đến 0.08 0.08 đến 0.17 0.17 đến 0.31 0.31 đến 0.48 |
1 inch toilet. 1 inch toilet. 0.5 0.5 0.5 |
3 mbar(2) 3 mbar(2) 0.03(2) 0.03(2) 0.03(2) |
| 161EB hoặc 161EBM |
5 đến 15 10 đến 40 30 đến 75 70 đến 140 130 đến 200 200 đến 350 |
0.35 đến 1.0 0.69 đến 2.8 2.1 đến 5.2 4.8 đến 10 9 đến 14 14 đến 24 |
0.5 0.5 0.6 1.3 1.5 3 |
0.03(2) 0.03(2) 0.04(2) 0.09(2) 0.10(2) 0.21(2) |
| 161EB | 30 đến 300 | 2.1 đến 20.7 | 6 | 0.41 |
