Thông tin chi tiết sản phẩm:
|
| Kích thước: | DN 40 ~ DN 1200 | Sức ép: | PN10 / PN16 / 150 psi / 200 psi |
|---|---|---|---|
| Vật liệu thân van: | [vật liệu thân van]: gang, gang dẻo, thép cacbon, thép không gỉ, v.v. | Phương tiện áp dụng: | Nước ngọt, nước thải, nước biển, axit yếu và kiềm, v.v. |
| Làm nổi bật: | van bướm có chỗ ngồi đàn hồi,van bướm kiểu wafer |
||

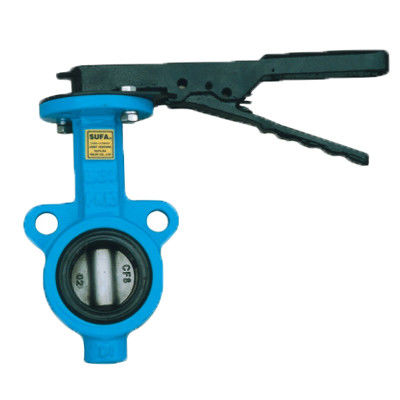

Van bướm công nghiệp DN65 wafer thương hiệu SUFA
| Tiêu chuẩn hoặc Không tiêu chuẩn: Tiêu chuẩn | Cấu trúc: Bướm | Áp suất: Áp suất thấp |
| Sức mạnh: Hướng dẫn sử dụng | Vật chất: Đúc | Nhiệt độ của phương tiện: Nhiệt độ bình thường |
| Phương tiện: Nước | Kích thước cổng: 40mm - 600mm | Xuất xứ: Giang Tô Trung Quốc (Đại lục) |
| Số mô hình: JEJ-0501 | Thương hiệu: JINERJIAN | Nhiệt độ thích hợp: -45 ° C ~ 130 ° C |

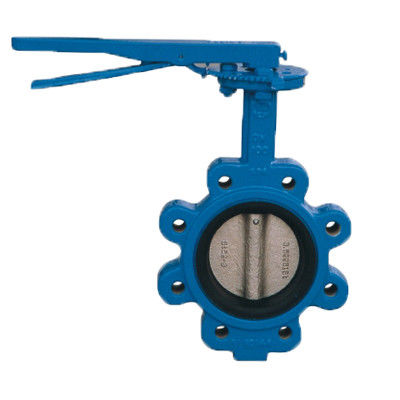

Van bướm uốn cong bằng sắt dẻo Hướng dẫn sử dụng công nghiệp Van bướm
Cơ thể: Gang, gang dẻo, thép không gỉ, thép đúc (WCB)
Đĩa: Monel, gang dẻo, thép không gỉ, gang dẻo phủ nylon
Ghế: EPDM hoặc NBR hoặc PTFE
Vận hành: Xử lý hoặc thiết bị truyền động bằng khí nén, điện
Lựa chọn vật liệu làm kín van bướm và cách nhiệt phù hợp
| Vật liệu đa dạng | Neoprene | Cao su styene | EPDM | PTFE | Cao su silicon | Cao su flo |
| Kháng nhiệt độ cao nhất | 82 ° C | 93 ° C | 150 ° C | 232 ° C | 250 ° C | 204 ° C |
| Kháng nhiệt độ thấp nhất | -40 ° C | -40 ° C | -40 ° C | -268 ° C | -70 ° C | -23 ° C |
| Nhiệt độ làm việc thích hợp | ≤65 ° C | ≤80 ° C | ≤120 ° C | ≤200 ° C | ≤200 ° C | ≤180 ° C |
Sự tương phản giữa van bướm Jinerjian và van thông thường trên thị trường
| bài báo | Tên | Van bướm Jinerjian DN100 | Một DN100 chung |
| 1. | cơ thể người | Gang, trọng lượng 3,14kg, sơn được xử lý dưới nhiệt độ cao hai lần, không bao giờ phai màu ngoài trời, Hình thức độc đáo, đạt tiêu chuẩn GB, ANSI, JIS | Trọng lượng cơ thể 1,56kg, sơn bình thường ở nhiệt độ bình thường |
| 2. | ghế | Cao su EPDM, bao gồm 50% cao su tự nhiên, nhiệt độ làm việc -20-120 ° C, tuổi thọ lâu dài, Kết quả thử nghiệm cho thấy cao su không có ảnh hưởng sau khi đóng mở 6000 lần, có thể ăn tối NBR, PTFE, CSM, Viton, cao su silicone, CR ghế | Được làm từ cao su cải tạo, bao gồm 5% cao su tự nhiên, dễ dàng rò rỉ sau 5 lần |
| 3. | đĩa | 0,56kg, rắn, áp suất làm việc 30 bar, có thể cung cấp đĩa gang dẻo, thép đúc, thép không gỉ 304,316,316L vv | Gang rỗng 0,46kg |
| 4. | xử lý | chiều dài 260mm, thiết kế khoa học, tiết kiệm lao động, trọng lượng 0,36kg có thể cung cấp tay cầm crom ép, tay cầm nhôm, v.v. | Chiều dài 230mm, 0,32kg, bằng sắt, dễ bung vào mùa đông |
| 5. | đĩa | độ dày 2mm, có thể cung cấp đĩa mạ crom ép và đĩa nhôm | Mạ kẽm, độ dày 1,2mm |
| 6. | Hộp số | 2,04kg, phun sương | 1,78kg, áo khoác sơn mài |
| 7 | thân cây | 0,44kg, dài 290mm, đường kính 16mm, được làm từ thép kéo nguội, bề mặt mạ kẽm, nhẵn và chống gỉ, giảm lực ma sát giữa ống lót và thân một cách hiệu quả, có thể cung cấp thép đúc, thép không gỉ 304,316,316L vv | 0,26kg, thân đen |
| số 8 | ống lót | ống lót màu vàng, được làm từ vật liệu chống thấm nước và chống mài mòn sau 16 quy trình, mỗi van có 4 ống lót + 1 vòng chữ O, 5 bước giúp van không bị rò rỉ | Chỉ sử dụng một ống lót |
| 9. | bu lông + đai ốc | Máy mạ màu 10 × 30 bu lông & đai ốc với miếng đệm kim loại, chống lỏng hiệu quả khi sốc đường ống | Bu lông 6 × 20 |
| 10. | Kiểm tra áp suất | mỗi van bướm phải thử nghiệm cả hai bên trước khi giao hàng, áp suất thử nghiệm có thể đạt 20bar, tiêu chuẩn quốc gia chỉ yêu cầu 17,6bar |
áp suất thử nghiệm mẫu
|
| 11. | cân nặng | 5,26kg |
