J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren

J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren
J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren

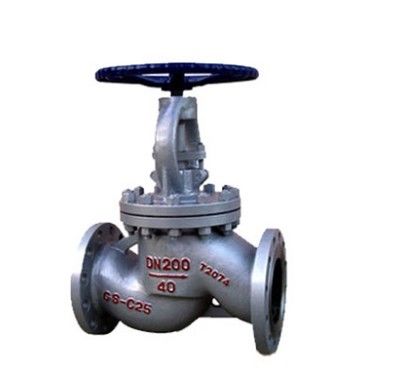

Hình ảnh lớn :  J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SUFA
Chứng nhận: (DNV)ISO9001,(DNV)ISO14001,CE0035
Số mô hình: J41H
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 50~500/set
chi tiết đóng gói: Hộp gỗ, hộp gỗ ply, hộp carton, pallet
Thời gian giao hàng: trong vòng 8-12 ngày làm việc sau khi nhận được thanh toán
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C
Khả năng cung cấp: 500 bộ / tháng
Tiếp xúc

J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren

Sự miêu tả
Kích thước: DN10-DN200 ĐẢM BẢO: PN1,6 ～ 16MPa
Nhiệt độ: -29 ～ 570 ℃ Chất liệu cơ thể: WCB
Phương tiện áp dụng:: nước, dầu, hơi nước và các phương tiện không ăn mòn khác
Làm nổi bật:

van cầu ren

,

van cầu mặt bích inox

Hướng dẫn sử dụng

Áp dụng cho Class1500-29 ~ ~ 3500 lb, nhiệt độ làm việc 570 ℃ trong các điều kiện làm việc khác nhau như dầu khí, công nghiệp hóa chất, đường ống nhà máy điện bị cắt hoặc kết nối môi chất. Môi chất áp dụng: nước, dầu, hơi nước và các môi chất không ăn mòn khác.



THÔNG SỐ KỸ THUẬT CHÍNH

J41H model PN16 ~ PN160 Các thông số hoạt động chính của van cầu thép
người mẫu PN Áp suất làm việc / MPa Nhiệt độ / ℃ Phương tiện áp dụng
J41H-16C ~ 160C 16 ~ 160 1,6 ~ 16,0 ≤425 nước, dầu, hơi nước

Vật liệu thành phần sản phẩm

J41H model PN16 ~ PN160 Vật liệu bộ phận van cầu bằng thép
Người mẫu vật liệu
CƠ THỂ VÀ THƯỞNG thân cây Niêm phong mặt Đóng gói
J41H-16C ~ 160C WCB Thép không gỉ crom Bề mặt hợp kim cơ sở sắt Amiăng, than chì, than chì dẻo, PTEF



J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren 0

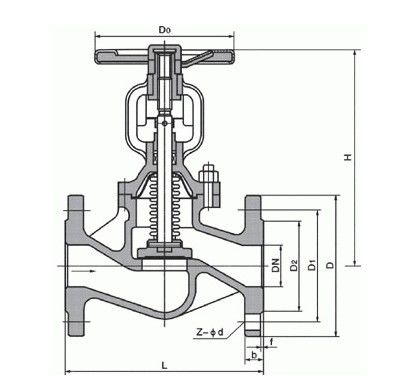

J41H PN16 Hình dạng sản phẩm van cầu thép và kích thước cấu trúc (mm)
DN L NS D1 D2 NS z × ød NS D0 trọng lượng / KG
10 130 90 60 40 14 4 × ø14 198 120 5
15 130 95 65 45 14 4 × ø14 200 120 5.5
20 150 105 75 55 14 4 × ø14 243 140 7.3
25 160 115 85 65 14 4 × ø14 253 160 số 8
32 180 135 100 78 15 4 × ø18 280 160 12
40 200 145 110 85 16 4 × ø18 312 200 16
50 230 160 125 100 16 4 × ø18 321 200 16
65 290 180 145 120 18 4 × ø18 325 240 22
80 310 195 160 135 20 4 × ø18 355 240 31
100 350 215 180 155 20 4 × ø18 415 280 45
125 400 245 210 185 22 4 × ø18 460 320 80
150 480 280 240 210 24 8 × ø23 510 360 97
200 600 335 295 265 26 12 × ø23 590 360 169



J41H PN25 Hình dạng và kích thước cấu trúc sản phẩm van cầu thép J41H (mm)
DN L NS D1 D2 NS z × ød NS D0 trọng lượng / KG
10 130 90 60 40 16 4 × ø14 198 120 4,9
15 130 95 65 45 16 4 × ø14 233 120 5.5
20 150 105 75 55 16 4 × ø14 275 140 7
25 160 115 85 65 16 4 × ø14 285 160 7,5
32 180 135 100 78 18 4 × ø18 302 180 8.5
40 200 145 110 85 18 4 × ø18 355 200 12,5
50 230 160 125 100 20 4 × ø18 362 240 16
65 290 180 145 120 22 8 × ø18 325 280 25
80 310 195 160 135 22 8 × ø18 369 280 30
100 350 230 190 165 24 8 × ø23 370 300 35
125 400 270 220 188 28 8 × ø18 558 400 89
150 480 300 250 218 30 8 × ø23 611 400 98
200 600 360 310 278 34 12 × ø25 721 400 170



J41H PN40 Hình dạng và cấu trúc sản phẩm van cầu thép J41H Kích thước (mm)
DN L NS D1 D2 NS z × ød NS D0 trọng lượng / KG
10 130 90 60 40 16 4 × ø14 198 120 4,5
15 130 95 65 45 16 4 × ø14 233 120 5
20 150 105 75 55 16 4 × ø14 275 140 7
25 160 115 85 65 16 4 × ø14 285 160 9
32 180 135 100 78 18 4 × ø18 302 160 12
40 200 145 110 85 18 4 × ø18 355 200 17
50 230 160 125 100 20 4 × ø18 373 240 24
65 290 180 145 120 22 8 × ø18 408 280 33
80 310 195 160 135 22 8 × ø18 436 320 44
100 350 230 190 160 24 8 × ø23 480 360 60
125 400 270 220 188 28 8 × ø25 558 400 89
150 480 300 250 218 30 8 × ø25 611 400 130



【

J41H PN63 Hình dạng và cấu trúc sản phẩm van cầu thép J41H Kích thước (mm)
DN L NS D1 D2 NS z × ød NS D0 trọng lượng / KG
15 170 105 75 55 18 4 × ø14 148 100 5
20 190 125 90 68 20 4 × ø18 150 100 6
25 210 135 100 78 22 4 × ø18 175 120 số 8
32 230 150 110 82 24 4 × ø23 200 140 11
40 260 165 125 95 24 4 × ø23 231 160 14
50 300 175 135 105 26 4 × ø23 262 180 18
65 340 200 160 130 28 8 × ø23 450 320 48
80 380 210 170 140 30 8 × ø23 485 360 56
100 430 250 200 168 30 8 × ø25 537 400 75
150 550 340 280 240 38 8 × ø34 646 450 175



J41H PN100 Hình dạng và cấu trúc sản phẩm van cầu thép J41H Kích thước (mm)
DN L NS D1 D2 NS z × ød NS D0 trọng lượng / KG
10 170 100 70 50 20 4 × ø14 - 100 5,7
15 170 105 75 55 20 4 × ø14 195 120 10
20 190 125 90 68 22 4 × ø18 228 120 13,5
25 210 135 100 78 24 4 × ø18 250 160 14
32 230 150 110 82 24 4 × ø23 326 200 14.3
40 260 165 125 95 26 4 × ø23 359 240 29,5
50 300 195 145 112 28 4 × ø25 414 280 48,5
65 340 220 170 138 32 8 × ø25 434 320 65
80 380 230 180 148 34 8 × ø25 547 400 92
100 430 265 210 172 38 8 × ø30 621 450 107
125 500 310 250 210 42 8 × ø34 - - -
150 550 350 290 250 46 12 × ø34 840 - 310
200 650 430 360 312 54 12 × ø41 925 - 590
250 775 500 430 382 60 12 × ø41 1015 - 850
300 900 585 500 442 70 12 × ø48 1200 - 1040



J41H PN160 Hình dạng sản phẩm van cầu thép và kích thước cấu trúc (mm)
DN L NS D1 D2 NS z × ød NS D0 trọng lượng / KG
15 170 110 75 52 24 4 × ø18 148 156 4,64
20 190 130 90 62 26 4 × ø23 156 161 7.42
25 210 140 100 72 28 4 × ø23 175 187 10.1
32 230 165 115 85 30 4 × ø25 200 214 12.3
40 260 175 125 92 32 4 × ø27 231 252 15,2
50 300 215 165 132 36 8 × ø25 262 291 29,7

Điều kiện thử nghiệm

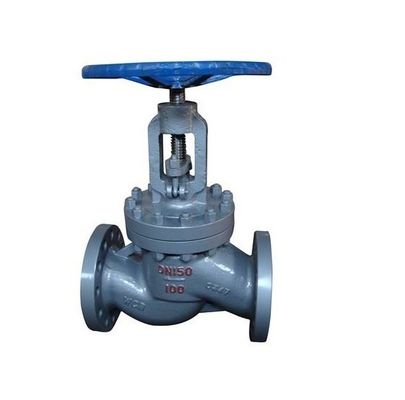

J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren 1

Góc kiểm kê

J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren 2

Cài đặt

J41H Thép không gỉ Thép không gỉ Van cầu bằng thép không gỉ Kết nối mặt bích Van cầu ren 3
