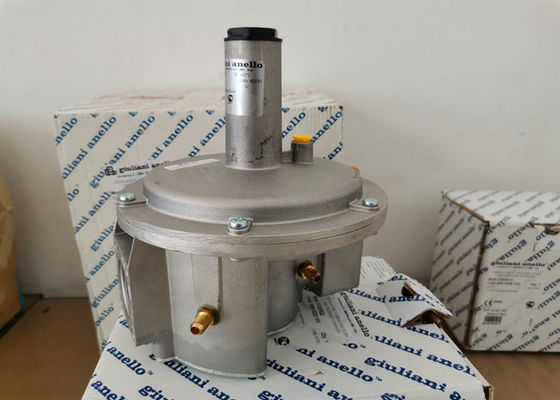

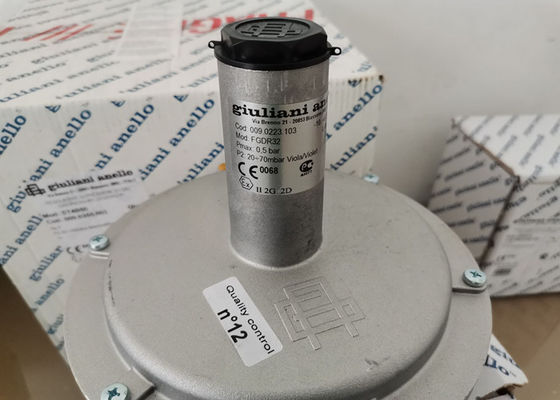

Bộ điều chỉnh áp suất khí nhôm mẫu FGDR32 / 50 với bộ lọc tích hợp Giuliani Anello sản xuất tại Ý

Ý giuliani anello Sản xuất Bộ điều chỉnh áp suất nhôm với bộ lọc tích hợp FGDR Model

Bộ điều chỉnh áp suất bằng nhôm với bộ lọc tích hợp, đạt tiêu chuẩn EN 88-1.
Tối đaáp suất đầu vào 500 mbar.Tối đaáp suất đầu ra 350 mbar.
Kiểm soát đóng cửa.Thích hợp cho khí sản xuất, khí tự nhiên, khí dầu mỏ hóa lỏng (LPG), khí không xâm thực và không khí.Phạm vi nhiệt độ hoạt động: -15 đến 60 ° C.

THÔNG SỐ KỸ THUẬT

Phạm vi áp suất đầu vào P1:
FGD: + 5mbar lên đến 200mbar

FGDR: + 30mbar lên đến 500mbar

FG1B: + 30mbar lên đến 1bar

Phạm vi hoạt động P2: nguồn cung cấp tiêu chuẩn lò xo trung tính;các phạm vi khác theo bảng lò xo.

Tiêu chuẩn tham khảo :
FGD- FGDR: EN 88-1
FG1B: EN 88-2
Cấp thống đốc:
FGD - FGDR: hạng A
FG1B: lớp AC10
Áp suất đóng cửa:
FGD: mô hình này không có tính năng đóng thử nghiệm
FGDR: theo Tiêu chuẩn EN 88-1
FG1B: lớp SG30


Sức đề kháng: theo thông số kỹ thuật EN13611.

Nhiên liệu: Các loại khí thuộc ba họ: khí chế tạo (khí đốt thị trấn), khí đốt tự nhiên (nhóm H - mêtan);khí dầu mỏ hóa lỏng (LPG);khí không hung hãn.
Phạm vi nhiệt độ xung quanh: -15 ℃ đến + 60 ℃
Hoạt động: bằng cách căng lò xo, không có năng lượng phụ.

Tính năng xây dựng: bù áp suất đầu vào, màng chắn an toàn cung cấp tiêu chuẩn, xung lực đường ống bên trong.Gioăng kín nhanh.
Tất cả các mô hình đều được cung cấp với phụ kiện vòi đường ống đầu vào và đầu ra.

Áp suất đầu ra của Bộ điều chỉnh áp suất khí mô hình FGDR

Chất liệu: Thân bằng nhôm, các bộ phận bên trong bằng nhôm, thép, đồng thau và vật liệu tổng hợp;màng ngăn và các miếng đệm bằng cao su nitrile-butadien.
ĐẶC TÍNH KỸ THUẬT
Màng chắn bù, màng chắn vận hành và màng chắn an toàn: không cần thiết phải có đường ống thoát khí bên ngoài vì màng chắn an toàn kết hợp đảm bảo rằng, trong trường hợp bị vỡ màng chắn hoạt động, không có rò rỉ khí (trên 30 dm3 / h)

có thể bên trong phòng (tuân theo điều.3.3.2. Thông số kỹ thuật EN88).

CÀI ĐẶT
Lắp đặt bộ điều tốc với màng ngăn được định vị theo chiều ngang (trên các đường ống nằm ngang).Hãy cẩn thận luôn làm theo hướng của dòng khí được chỉ ra bởi mũi tên trên bộ điều chỉnh / bộ điều chỉnh.

Phải sử dụng các dụng cụ thích hợp để lắp bộ điều chỉnh / bộ điều tốc trên các đầu vào và đầu ra.Không bao giờ tác động đòn bẩy lên tay áo của nắp trên khi lắp bộ điều chỉnh / bộ điều tốc.
Đối với tất cả các kiểu máy có bộ lọc bên trong, bộ điều chỉnh / bộ điều chỉnh tốt nhất nên được lắp ở độ cao thoải mái so với mặt đất để thuận tiện cho việc vệ sinh bộ lọc (luôn lắp bộ lọc khí phù hợp phía trên bộ điều chỉnh / bộ điều chỉnh).
Đảm bảo rằng các đường ống sạch sẽ và thẳng hàng để bộ điều chỉnh / bộ điều tốc không bị căng thẳng.
Không tháo nắp bộ thở màng có đục lỗ (3) và không làm tắc lỗ, nếu không bộ điều chỉnh / bộ điều chỉnh sẽ không hoạt động.Lắp đặt bộ điều tốc để tránh tiếp xúc với các bức tường trát.
Đảm bảo rằng bộ điều chỉnh / bộ điều tốc phù hợp với mục đích sử dụng.
