Bộ truyền động van màng hồi hương lò xo Fisher 1052, Bộ truyền động quay màng

Thiết bị truyền động quay màng hồi xuân Fisher 1052

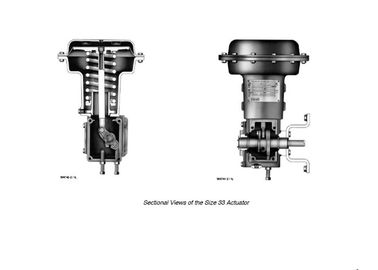

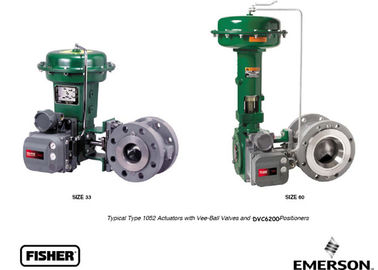

Bộ truyền động quay cơ hoành lò xo hồi lưu Fisher 1052 vận hành các van quay trục có khớp nối và phù hợp cho dịch vụ bật/tắt hoặc tiết lưu.Được thiết kế để dễ dàng cài đặt một loạt các tùy chọn: công tắc giới hạn, công tắc chỉ báo vị trí, bộ định vị và ghi đè thủ công.

Sự khác biệt chính giữa các bộ truyền động này là bộ truyền động 1052 có bộ điều chỉnh lò xo, nghĩa là nó có thể được sử dụng có hoặc không có bộ định vị, tùy thuộc vào yêu cầu dịch vụ.Bộ truyền động 1051, trong dịch vụ tiết lưu, thường được trang bị bộ định vị van.Tham khảo các bản tin riêng để biết thông tin về van và bộ định vị.

Cả hai loại bộ truyền động đều được thiết kế để dễ dàng lắp đặt nhiều tùy chọn: công tắc giới hạn, công tắc chỉ báo vị trí, bộ định vị và vượt quá thủ công.Khả năng áp dụng tùy chọn thay đổi theo kích thước bộ truyền động.Tham khảo bảng thông số kỹ thuật và bảng 4 để biết

thông tin liên quan đến khả năng áp dụng tùy chọn và thông số kỹ thuật.

Đặc trưng

Tính linh hoạt của ứng dụng—Bộ truyền động quay loại 1051 và 1052 có sẵn với cấu trúc mở hoặc đóng không thành công và có thể được gắn ở bất kỳ vị trí nào trong bốn vị trí lắp đặt van truyền động.Đối với các vị trí lắp đặt.Các bộ truyền động này có thể được gắn trên nhiều loại van Fisher_ (kiểu lắp F hoặc G) hoặc được sử dụng với các thiết bị khác (kiểu lắp H hoặc J).

Dải chết tối thiểu—Liên kết khớp đơn với đòn bẩy có khớp nối và kẹp giúp giảm thiểu chuyển động bị mất và cải thiện độ chính xác của điều khiển.

Tuổi thọ sử dụng lâu dài—Xây dựng chắc chắn cung cấp sự ổn định, chống ăn mòn, và

bảo vệ khỏi biến dạng nếu quá áp suất xảy ra.

Sự an toàn-Liên kết bộ truyền động-van được bao kín hoàn toàn, tuy nhiên vẫn có thể tiếp cận việc điều chỉnh độ kín của van mà không cần tháo bất kỳ bộ phận nào. Để đảm bảo an toàn trong quá trình tháo gỡ, lò xo

nén được điều khiển trên bộ truyền động Type 1051.Bộ truyền động Type 1052 có bộ điều chỉnh lò xo có thể tiếp cận từ bên ngoài để giảm lực nén của lò xo.

Cấu hình có sẵn

Loại 1051:Đối với dịch vụ bật tắt hoặc để điều chỉnh

Loại 1052:Đối với dịch vụ bật tắt không có bộ định vị hoặc cho các dịch vụ tiết lưu có hoặc không có

một định vị.

Hành động trực tiếp:Tăng áp lực tải mở rộng thanh màng ra khỏi thùng lò xo.

Kích thước thiết bị truyền động

Loại 1051:Cỡ 33, Cỡ 40 và Cỡ 60

Loại 1052:Size 20, Size 33, Size 40, Size 60 và Size 70

Phạm vi áp suất màng tiêu chuẩn

Cỡ 20 và 60:0 đến 1,2 bar (0 đến 18 psig), 0 đến 2,3 bar (0 đến 33 psig) và 0 đến 2,8 bar (0 đến 40 psig)

Cỡ 33 và 40:0 đến 1,2 bar (0 đến 18 psig), 0 đến 2,3 bar (0 đến 33 psig),

0 đến 2,8 bar (0 đến 40 psig) và 0 đến 3,8 bar (0 đến 55 psig)

Cỡ 70:0 đến 2,3 bar (0 đến 33 psig), 0 đến 2,8 bar (0 đến 40 psig) và 0 đến 3,8 bar

(0 đến 55 psig)

Áp suất định cỡ màng tối đa

Cỡ 20:3,4 thanh (50 psig)

Cỡ 33:3,8 thanh (55 psig)

Cỡ 40:4,5 thanh (65 psig)

Cỡ 60:2,8 thanh (40 psig)

Cỡ 70:3,8 thanh (55 psig)

Áp suất vỏ màng tối đa

Cỡ 20:4,1 thanh (60 psig)

Cỡ 33:4,5 thanh (65 psig)

Cỡ 40:5,2 thanh (75 psi)

Cỡ 60:3,4 thanh (50 psig)

Cỡ 70:4,5 thanh (65 psig)
