CS400 Fisher Gas Regulator Vận hành Trực tiếp Lò xo Nạp cho Lò hơi Gas

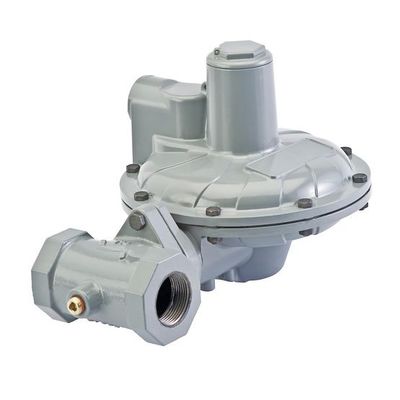

Bộ điều chỉnh giảm áp Emerson Fisher CS400
Bộ điều chỉnh tải lò xo, vận hành trực tiếp Sê-ri Fisher CS400 cung cấp các ứng dụng giảm áp suất cho các cơ sở thương mại và công nghiệp nhẹ.Tính linh hoạt này được cung cấp bởi nhiều kích cỡ thân máy và kết nối cuối, cài đặt áp suất đầu ra, kích thước lỗ, cũng như tùy chọn đăng ký áp suất bên trong hoặc bên ngoài.Ngoài tính linh hoạt của ứng dụng, Sê-ri CS400 còn cung cấp nhiều tùy chọn bảo vệ quá áp để đáp ứng nhu cầu của bạn về các yêu cầu ứng dụng.

Đặc trưng
*Nhiều kích cỡ cơ thể và kết nối cuối
*Khả năng đo lường hệ số cố định / hệ số áp suất (PFM)
*Trường có thể chuyển đổi từ cảm biến bên trong sang cảm biến bên ngoài để xây dựng màn hình mở rộng
*Có sẵn bằng gang xám, gang dẻo và vật liệu thân thép
*Chỉ các công cụ tiêu chuẩn cần thiết để điều chỉnh áp suất và loại bỏ lỗ
*Dễ bảo trì

thông số kỹ thuật
Vật liệu cơ thể, Kích thước và kiểu kết nối cuối, Xếp hạng áp suất
Gang xám, 1-1/2”NPT* 1-1/2”NPT và 2”NPT*2”NPT
175psi/12.1bar
Sắt dẻo, 1-1/2”NPT* 1-1/2”NPT và 2”NPT*2”NPT
290psi/20bar
Áp suất đầu vào tối đa
175 psig / 12,1 thanh,Xem Bảng 2
Phạm vi áp suất đầu ra
Bộ điều chỉnh:Xem Bảng 5
Đăng ký áp suất
Nội bộ hoặc bên ngoài
Trọng lượng trung bình:Với cơ thể ren
Loại CS400: 5kg
Thông tin và Tuyên bố về Tuân thủ PED
Sê-ri sản phẩm CS400 tuân thủ Chỉ thị về thiết bị chịu áp lực PED 97/23/EC. Ngoại lệ đối với tuyên bố trước đó là Loại CS403 chưa được chứng nhận tuân thủ
với Chỉ thị PED.
Bộ điều chỉnh áp suất không yêu cầu bất kỳ phụ kiện an toàn bổ sung nào ở đầu nguồn để bảo vệ chống quá áp so với áp suất thiết kế PS của nó, khi trạm giảm áp đầu nguồn có kích thước cho MIPd ngẫu nhiên ở đầu nguồn tối đa <= 1,1 PS.
nguyên tắc hoạt động
Loại CS400 Hoạt động của bộ điều chỉnh cơ sở

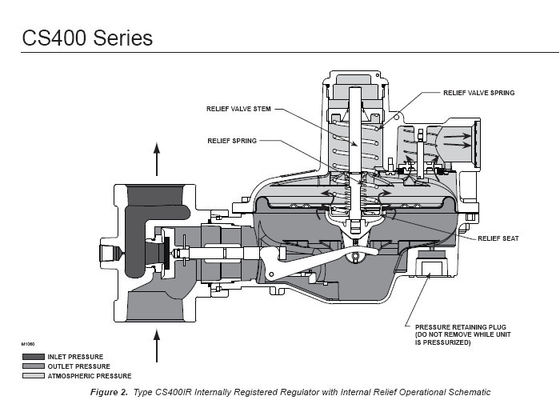

Tham khảo Hình của Fisher CS400 Series Khi nhu cầu tải xuống giảm, áp suất dưới màng ngăn tăng lên.Áp suất này vượt qua cài đặt bộ điều chỉnh (được cài đặt bởi lò xo điều khiển bộ điều chỉnh).Thông qua hoạt động của cụm trụ đẩy, đòn bẩy và thân van, đĩa van di chuyển đến gần lỗ hơn và giảm lưu lượng khí.Nếu nhu cầu hạ nguồn tăng, áp suất dưới màng giảm.Lực lò xo đẩy cụm trụ đẩy đi xuống, đĩa van di chuyển ra khỏi lỗ và lưu lượng khí tăng lên ở hạ lưu khi bộ điều chỉnh mở ra để đáp ứng với áp suất giảm bên dưới màng ngăn.
Bộ điều chỉnh Type CS400IR bao gồm một van giảm áp bên trong để bảo vệ quá áp.Nếu áp suất xuôi dòng vượt quá cài đặt của bộ điều chỉnh từ 7 đến 28 inch wc / 17 đến 69 mbar (tùy thuộc vào lò xo chính được sử dụng), van xả sẽ mở và khí thừa được thoát qua lỗ thông hơi của bộ ổn định ở hộp lò xo phía trên.
Hướng dẫn cài đặt chung
Trước khi cài đặt bộ điều chỉnh,

• Kiểm tra thiệt hại, có thể đã xảy ra trong quá trình vận chuyển.
• Kiểm tra và loại bỏ bất kỳ bụi bẩn hoặc vật lạ nào có thể tích tụ trong thân bộ điều chỉnh.
• Thổi sạch mọi mảnh vụn, bụi bẩn hoặc đồng sunfat trong ống đồng và đường ống.
• Bôi hợp chất đường ống vào ren đực của đường ống trước khi lắp đặt bộ điều chỉnh.
• Đảm bảo dòng khí đi qua bộ điều chỉnh cùng hướng với mũi tên trên thân máy.Các kết nối “Inlet” và “Outlet” được đánh dấu rõ ràng.
• Khi thiết kế trạm giảm áp suất sử dụng bộ điều chỉnh Sê-ri CS400, hãy phân tích nếu cần tính đến ảnh hưởng của gió, tuyết và nhiệt độ để tránh tải trọng và chuyển động không cần thiết đến các mặt bích của thiết bị.

Vị trí lắp đặt
Bộ điều chỉnh được lắp đặt phải được bảo vệ đầy đủ khỏi lưu lượng xe cộ và hư hỏng từ các nguồn bên ngoài khác.

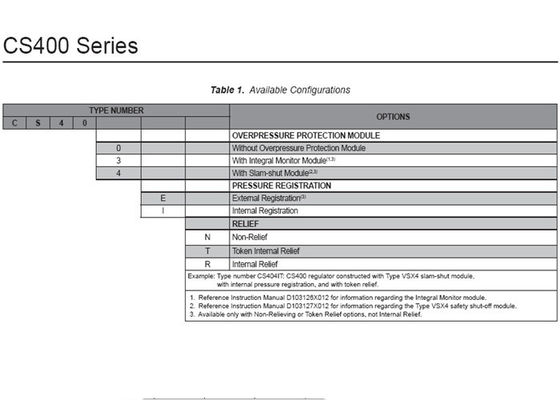

Bảng 5. Phạm vi áp suất đầu ra
