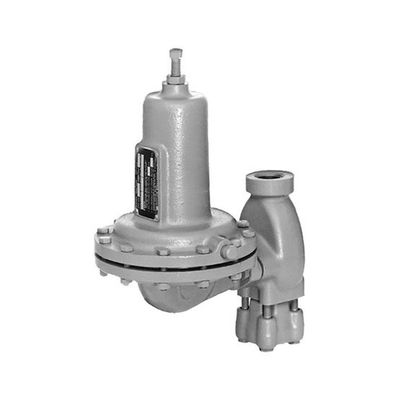

Direct Operated Fisher Gas Regulator 630 Model

Fisher Gas Regulator 630 Model

Giới thiệu

Bộ điều chỉnh khí Fisher Gas Loại 630 Bộ điều chỉnh Big Joe là bộ điều chỉnh giảm áp suất hoạt động trực tiếp, nạp lò xo.Chúng có sẵn ở các kích thước thân 1 và 2 inch / DN 25 và 50, và chúng được thiết kế cho áp suất đầu vào tối đa đến 1500 psig / 103 bar và áp suất đầu ra từ 3 đến 500 psig / 0,21 đến 34,5 bar.Loại 630 có thể được sử dụng với khí tự nhiên, không khí hoặc nhiều loại khí khác cho các ứng dụng như bộ điều chỉnh vòi nông trại giai đoạn đầu hoặc bộ điều chỉnh công nghiệp áp suất cao.Loại 630 có thể được chuyển đổi tại hiện trường thành van giảm áp hoặc có sẵn dưới dạng van giảm áp Loại 630R / bộ điều chỉnh áp suất ngược;tham khảo Bản tin Loại 630R riêng biệt (71.4: 630R) để biết thông tin.

Đặc trưng

• Khả năng chịu áp suất cao—Áp suất đầu vào lên đến 1500 psig / 103 bar và áp suất điều khiển lên đến 500 psig / 34,5 bar.

• Kết cấu chắc chắn—Thiết kế nhỏ gọn, chắc chắn và kết cấu bằng kim loại nguyên khối mang đến một bộ điều chỉnh mạnh mẽ, đáng tin cậy, có tuổi thọ cao.

• Kiểm soát áp suất thấp tốt hơn—Fisher 630 có sẵn trong cả công trình áp suất cao và áp suất thấp;các đơn vị áp suất thấp có diện tích màng ngăn lớn hơn để kiểm soát chính xác hơn các cài đặt áp suất thấp.

• Năng lực Dịch vụ Khí chua—Các vật liệu tùy chọn có sẵn cho các ứng dụng xử lý khí chua.Các công trình này tuân thủ các khuyến nghị của NACE International MR0175.

Thông số kỹ thuật

Kích thước cơ thể

1 và 2-inch / DN 25 và 50

Kết thúc kiểu kết nối

NPT, ASME CL150 RF, CL300 RF hoặc CL600 RF

Áp suất đầu vào tối đa và áp suất giảm

Lên đến 1500 psig / 103 bar, Xem Bảng 1

Áp suất đầu ra tối đa

Lên đến 500 psig / 34,5 bar, Xem Bảng 2

Dải áp suất đầu ra

3 đến 500 psig / 0,21 đến 34,5 bar, Xem Bảng 2

Đăng ký áp suất

Nội bộ

Vật liệu xây dựng

Cơ thể người: Gang, hoặc thép

Vỏ lò xo và Bộ điều hợp màng:

Gang hoặc thép

Nguồn gốc: Đồng thau hoặc thép không gỉ

Đĩa van: Nitrile (NBR), Nylon (PA), Polytetrafluoroethylene (PTFE) hoặc Fluorocarbon (FKM)

Giá đỡ đĩa van: Đồng thau hoặc thép không gỉ Nhà cung cấp van: Đồng thau hoặc thép không gỉ

Cơ hoành: Neoprene (CR) hoặc Fluorocarbon (FKM)

Vòng đệm cơ thể đầu vào: Đồng với trang trí bằng đồng hoặc thép không gỉ với trang trí bằng thép không gỉ

Tất cả các vòng đệm khác: Thành phần

Đòn bẩy: Thép mạ kẽm hoặc thép không gỉ

Đầu nối màng: Nhôm có viền bằng đồng hoặc thép không gỉ với viền bằng thép không gỉ.

Ống Pitot: Thép không gỉ

Mùa xuân điều chỉnh: Thép mạ

Điều chỉnh vít: Thép

Tấm màng ngăn: Thép mạ kẽm

Ghế lò xo trên: Kẽm

Ghế mùa xuân dưới: Thép mạ kẽm (áp suất thấp) hoặc Kẽm (áp suất cao)

Thông hơi: Loại Y602-9

Spring Case Vent

1/4 NPT

Tùy chọn

Bảo vệ màng ngăn PTFE, vít điều chỉnh niêm phong dây và NACE

Cài đặt

Các bộ điều chỉnh này có thể được lắp đặt ở bất kỳ vị trí nào.Một số cài đặt có thể yêu cầu một đường thông hơi từ xa.Bảo vệ tất cả các lỗ thông hơi khỏi sự xâm nhập của mưa, tuyết, mảnh vỡ hoặc bất kỳ vật lạ nào khác có thể bịt kín lỗ thông hơi.

Hướng dòng chảy qua bộ điều chỉnh phải theo hướng được chỉ ra bởi mũi tên hướng dòng chảy trên thân bộ điều chỉnh.

Bảo vệ quá áp

Như trường hợp của hầu hết các bộ điều chỉnh, các bộ điều chỉnh này có định mức áp suất đầu ra thấp hơn định mức áp suất đầu vào.Bảo vệ quá áp là cần thiết nếu áp suất đầu vào thực tế có thể vượt quá định mức áp suất đầu ra.

Hoạt động của bộ điều chỉnh dưới các giới hạn quy định trong Bảng 1 và 2 không loại trừ khả năng hư hỏng từ các nguồn bên ngoài hoặc từ các mảnh vỡ trong đường ống.Bộ điều chỉnh phải được kiểm tra xem có bị hư hỏng sau bất kỳ tình trạng quá áp nào không.
