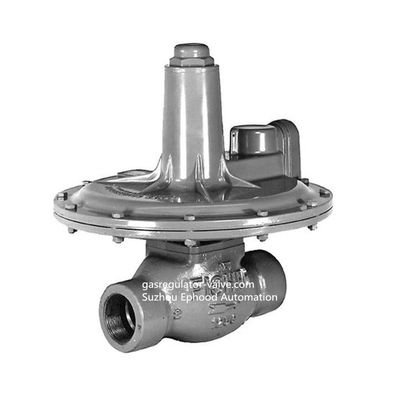

Bộ điều chỉnh giảm áp suất khí hoạt động trực tiếp Sê-ri sắt dễ uốn Fisher 133L

Dòng Fisher 133 Điều hành trực tiếp Bộ điều chỉnh giảm áp suất

Bộ điều chỉnh vận hành trực tiếp Fisher 133 Series lý tưởng cho các ứng dụng công nghiệp và thương mại cung cấp khí đốt cho lò nung, đầu đốt và các thiết bị khác.Hệ thống cân bằng cho phép bộ điều chỉnh kiểm soát áp suất khí một cách chính xác để đạt hiệu quả đốt cháy tối đa mặc dù áp suất đầu vào khác nhau.

Đặc trưng

• Khả năng có phạm vi áp suất rộng với bộ điều chỉnh đơn — Loại 133H cũng có thể sử dụng lò xo Loại 133L, cho phép cài đặt áp suất thay đổi trong khoảng từ 2 inch wc đến 10 psig / 5 mbar và 0,69 bar bằng cách thay đổi lò xo.

• Loại 133L, 133H và 133HP Thích hợp cho các ứng dụng giám sát — Phốt thân vòng chữ O trên các loại 133L, 133H và 133HP giúp cách ly áp suất cơ thể khỏi áp suất được kiểm soát.• Đặc tính chống va đập tuyệt vời và tốc độ phản hồi nhanh — Do van thông hơi ổn định hai chiều, giúp thoát hơi cho vỏ lò xo nhanh hơn so với lỗ thông thường, độ trễ trong chuyển động của màng ngăn và đĩa van được giảm thiểu.

• Bubble-Tight Shutoff — Cấu trúc một cổng, diện tích màng ngăn lớn và lò xo tốc độ nhẹ cùng với chất liệu đĩa và thiết kế ghế ngồi cung cấp áp suất khóa thấp.

• Giảm thiểu hiệu ứng lò xo và màng ngăn— Hệ thống tăng áp cung cấp hiệu suất tuyệt vời trong một loạt các điều kiện khác nhau.

• Không cần điều chỉnh từ ghế này sang ghế khác — Thiết kế một cổng cân bằng giúp loại bỏ sự cần thiết cho việc điều chỉnh từ ghế này sang ghế khác để đạt được khả năng ngắt kết nối chặt chẽ.

• Dễ dàng tiếp cận các bộ phận cắt - Ghế van, đĩa và lồng dễ dàng tháo ra với phần thân được giữ nguyên thẳng hàng và không cần tháo rời bộ phận truyền động;orifi ce không được xâu vào.

• Vòng đệm áp suất có thể tái sử dụng — Vòng chữ O được sử dụng cho vòng đệm áp suất, không giống như các miếng đệm, thông thường không bị hư hỏng khi tháo rời bộ điều chỉnh.

• Khả năng chống lại ứng suất đường ống — Các kết cấu thép có sẵn để giúp chống lại ứng suất đường ống.

Thông số kỹ thuật của Fisher 133L

Công trình có sẵn

Loại 133H: Bộ điều chỉnh hoạt động trực tiếp cho áp suất đầu vào đến 60 psig / 4,1 bar và áp suất đầu ra từ 1,5 đến 10 psig / 0,10 đến 0,69 bar, ba dải.

Loại 133HP: Bộ điều chỉnh hoạt động trực tiếp cho áp suất đầu vào đến 150 psig / 10,3 bar và áp suất đầu ra từ 2 đến 60 psig / 0,14 đến 4,1 bar, bảy dải.

Loại 133L: Bộ điều chỉnh hoạt động trực tiếp cho áp suất đầu vào đến 60 psig / 4,1 bar và áp suất đầu ra từ 2 inch wc đến 2 psig / 5 mbar đến 0,14 bar, sáu dải.

Loại 133Z Zero Governor: Bộ điều chỉnh hoạt động trực tiếp cho áp suất đầu vào đến 20 psig / 1,4 bar và áp suất đầu ra từ -1 đến 4 inch wc / -2,5 đến 10 mbar, hai dải.

Kích thước cơ thể và kiểu kết nối cuối

Áp lực đầu vào tối đa (1)

Xem Bảng 2

Dải áp suất đầu ra (1)

Xem Bảng 1

Áp suất đầu ra tối đa (1)

Xem Bảng 2

Đăng ký áp suất

Bên ngoài;đường điều khiển hạ lưu là bắt buộc

Kết nối đường điều khiển

Các loại 133H, 133L và 133Z: Kết nối nội bộ 3/4 NPT sẽ được định vị trực tiếp trên ổ cắm của cơ thể (vị trí tiêu chuẩn) hoặc 90 ° bên phải hoặc bên trái của vị trí tiêu chuẩn nếu được chỉ định.

Loại 133HP: 1/4 NPT Kết nối nội bộ được đặt trực tiếp trên ổ cắm của cơ thể.

Kết nối thông hơi

Các loại 133H, 133L và 133Z: 1 NPT nội bộ với màn hình;vị trí tiêu chuẩn phù hợp với kết nối dây điều khiển trực tiếp qua ổ cắm cơ thể.Lỗ thông hơi sẽ luôn được định vị trên kết nối đường dây điều khiển.

Loại 133HP: Kết nối nội bộ 1/2 NPT được định vị trực tiếp trên đầu vào của cơ thể với cụm lỗ thông hơi Fisher Type Y602-7.

Vật liệu xây dựng

Cơ thể người: Gang hoặc thép WCC

Nguồn gốc và Lồng: Nhôm

Đĩa van: Nhôm / Neoprene (CR) hoặc Nhôm / Fluorocarbon (FKM) (3)

Vòng chữ O: Nitrile (NBR) hoặc Fluorocarbon (FKM) (3)

Màng chắn: Nitrile (NBR) / Nylon (PA) (Neoprene (CR) trong bộ truyền động)

hoặc Fluorocarbon (FKM) (3) / Polymer nhiệt dẻo

Hướng dẫn ống lót: Nylon (PA)

Thân và tay áo thân: Thép không gỉ

Tấm màng ngăn: Thép

Cân bằng tấm màng ngăn: Thép mạ

Vỏ lò xo và nắp đóng:

Loại 133HP: Gang thép

Các loại 133H, 133L và 133Z: Nhôm

Vỏ dưới:

Các loại 133H, 133L và 133Z: Nhôm

Loại 133HP: Thép

Điều chỉnh vít:

Loại 133H và 133Z: Thau

Loại 133L: Nhôm

Loại 133HP: Thép

Cổ áo hạn chế tùy chọn: Nhôm

Trọng lượng vận chuyển ước tính

Các loại Kết nối cuối 133H, 133L và 133Z NPT: 35 pound / 16 kg

Các loại kết nối mặt bích 133H, 133L và 133Z: 40 pound / 18 kg

Kết nối đầu cuối NPT loại 133HP:

56,5 pound / 26 kg

Kết nối đầu mặt bích loại 133HP:

62,5 pound / 28 kg

Bảng 1. Dải áp suất đầu ra của Fisher 133 Series

Giới thiệu Mô tả

Bộ điều chỉnh khí hoạt động trực tiếp Dòng 133, được thể hiện trong Hình 1 chủ yếu được thiết kế cho các ứng dụng công nghiệp và thương mại cung cấp khí đốt cho lò nung, đầu đốt và các thiết bị khác.Hệ thống cân bằng 133 Series cho phép bộ điều chỉnh cung cấp khả năng kiểm soát chính xác áp suất khí để đạt hiệu quả đốt cháy tối đa bất chấp các điều kiện áp suất đầu vào khác nhau.Việc xây dựng một cổng duy nhất cung cấp khả năng đóng ngắt bong bóng.Cần có đường dây điều khiển hạ nguồn bên ngoài cho hoạt động của bộ điều chỉnh.Tham khảo Bảng 1 để biết phạm vi áp suất đầu ra của từng loại.Bộ điều chỉnh 133 Series có sẵn với kích thước thân máy 2 inch / DN 50 với kết nối NPT hoặc đầu mặt bích.Có thể lắp thêm vòng đệm hạn chế tùy chọn (Hình 2) nếu công suất mở rộng quá cao đối với các ứng dụng sử dụng van giảm áp làm bảo vệ quá áp.Cổ áo giảm khả năng mở rộng xuống 25%, 40% hoặc 60% khả năng mở rộng tiêu chuẩn.

Nguyên lý hoạt động

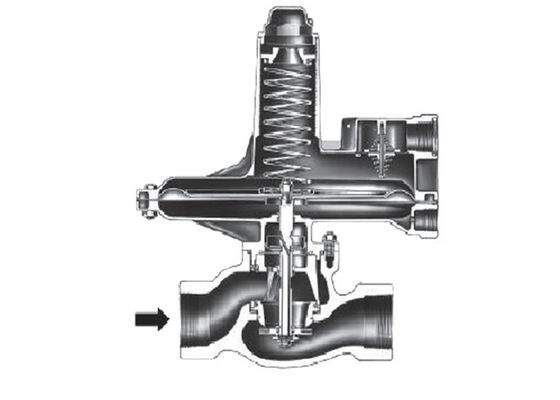

Tham khảo sơ đồ vận hành trong Hình 4. Trong Dòng sản phẩm 133, áp suất hạ lưu được đăng ký dưới màng ngăn thông qua đường điều khiển bên ngoài và được sử dụng làm phương tiện vận hành.Nhu cầu tăng lên làm giảm áp suất hạ lưu và cho phép lò xo di chuyển màng ngăn và cụm thân xuống, mở đĩa van và cung cấp nhiều khí hơn cho hệ thống hạ lưu.Nhu cầu giảm làm tăng áp suất hạ lưu và di chuyển màng ngăn và cụm thân lên, đóng đĩa van và giảm lượng khí cung cấp cho hệ thống hạ lưu.

Hệ thống tăng cường

133 Series kết hợp một màng ngăn cân bằng và một hệ thống tăng áp.Khi khóa bộ điều chỉnh, áp suất đầu vào được đăng ký trên đỉnh của đĩa van và trên đáy của màng cân bằng thông qua các lỗ đăng ký ở trên cùng của lồng.Ngoài ra, áp suất hạ lưu được đăng ký trên đáy của đĩa van và trên đỉnh của màng ngăn cân bằng thông qua một lối đi được tạo thành bởi các rãnh trong đĩa đăng ký và một khoảng trống hình khuyên giữa thân và ống bọc thân.Khi đĩa van mở, khí chảy từ đầu vào qua mép đĩa van đến đầu ra.Dưới đĩa van gần đĩa đăng ký, có ít dòng khí.Áp suất khí gần đĩa đăng ký cao hơn áp suất trong đường dẫn dòng khi vận tốc khí có xu hướng làm giảm áp suất.Áp suất cao hơn gần đĩa được đăng ký trên đỉnh của màng cân bằng thông qua đĩa đăng ký và không gian hình khuyên giữa thân và ống bọc thân.Áp suất này được đăng ký trên đỉnh của màng ngăn cân bằng hỗ trợ đĩa di chuyển xuống và bù đắp cho tác dụng của lò xo và màng ngăn.Điều này cải thiện khả năng và hiệu suất của phạm vi điều chỉnh.Van thông gió ổn định hai chiều trên các loại 133H, 133L và 133Z Khi bộ điều chỉnh phản ứng với sự gia tăng áp suất hạ lưu, màng ngăn di chuyển lên trên.Khi màng ngăn tăng lên, chuyển động của không khí buộc bộ ổn định lỗ thông hơi dưới hướng lên, mang theo bộ ổn định phía trên với nó (xem Hình 5).Điều này cho phép không khí phía trên màng ngăn thoát ra khí quyển đủ nhanh để giảm thiểu độ trễ trong chuyển động của màng ngăn.Khi màng ngăn rơi xuống, không khí tràn vào lỗ thông hơi để lấp đầy chân không một phần được tạo ra, buộc bộ ổn định thông hơi phía trên chống lại tấm lỗ thoát khí.Không khí chảy qua lưới của bộ ổn định trên sẽ mở bộ ổn định dưới (xem Hình 5).Với bộ điều chỉnh ở điều kiện trạng thái ổn định, cả hai bộ ổn định đều được đóng lại và chỉ có một lỗ nhỏ được mở để giúp ổn định hoạt động bình thường.

Bảo vệ quá áp

Như trường hợp của hầu hết các bộ điều chỉnh, bộ điều chỉnh 133 Series có xếp hạng áp suất đầu ra thấp hơn xếp hạng áp suất đầu vào.Một số loại Bảo vệ quá áp là cần thiết nếu áp suất đầu vào thực tế vượt quá định mức áp suất đầu ra.Áp suất đầu vào và đầu ra tối đa cho Dòng 133 được nêu trong Bảng 2. Tất cả các kiểu máy phải được bảo vệ chống lại áp suất đầu vào cao hơn áp suất đầu vào khẩn cấp tối đa (tham khảo Bảng 2).Áp suất đầu ra cao hơn 3 psig / 0,21 bar đối với Loại 133H, 133L và 133Z, hoặc 40 psig / 2,8 bar đối với Loại 133HP so với cài đặt áp suất đầu ra của bộ điều chỉnh có thể làm hỏng các bộ phận bên trong như tấm màng ngăn và đĩa van.Hoạt động của bộ điều chỉnh dưới các giới hạn áp suất khẩn cấp này không loại trừ khả năng hư hỏng.
